Двигатель — HITACHI KH125-3(D)

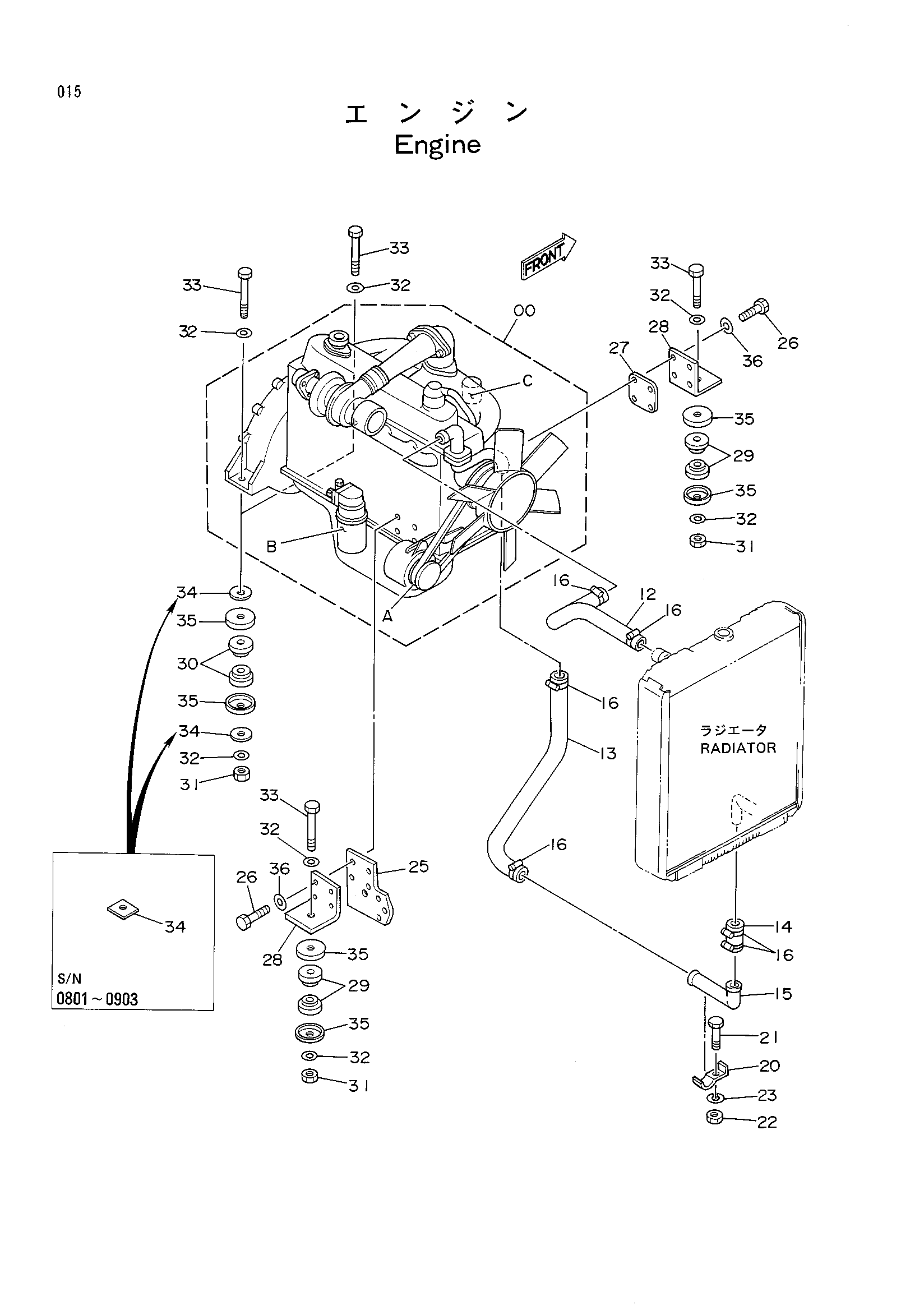

Заводская схема «Двигатель» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4203598 | Двигатель | 1 |
| 00A | 4206088 | Ремень вентилятор (1=2 детали) | 1 |
| 00B | 4206089 | Масляный фильтр | 1 |
| 00C | 4206090 | Топливный фильтр | 1 |
| 12 | 3038290 | Водяной шланг | 1 |
| 13 | 3038291 | Водяной шланг | 1 |
| 14 | 4202328 | Водяной шланг | 1 |
| 15 | 4202671 | Трубка | 1 |
| 16 | 4504199 | Хомут шланга | 6 |
| 20 | 4053697 | Хомут трубки | 1 |
| 21 | J901275 | Болт | 1 |
| 22 | J950012 | Гайка | 1 |
| 23 | A590912 | Пружинная шайба | 1 |
| 25 | 3037395 | Кронштейн | 1 |
| 26 | 4190200 | Болт | 8 |
| 27 | 4189053 | Пластина | 1 |
| 28 | 4189054 | Кронштейн | 2 |
| 29 | 4188648 | Резиновая прокладка | 4 |
| 30 | 4188649 | Резиновая прокладка | 4 |
| 31 | J951018 | Гайка | 4 |
| 32 | 4114406 | Шайба | 8 |
| 33 | J931808 | Болт | 4 |
| 34 | 4189017 замена: 4269431 | Пластина | 4 |
| 34 | 4269431 | Пластина | 4 |
| 35 | 4189018 | Ограничитель | 8 |
| 36 | 4086891 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
