Муфта (третий барабан) — HITACHI KH125-3(D)

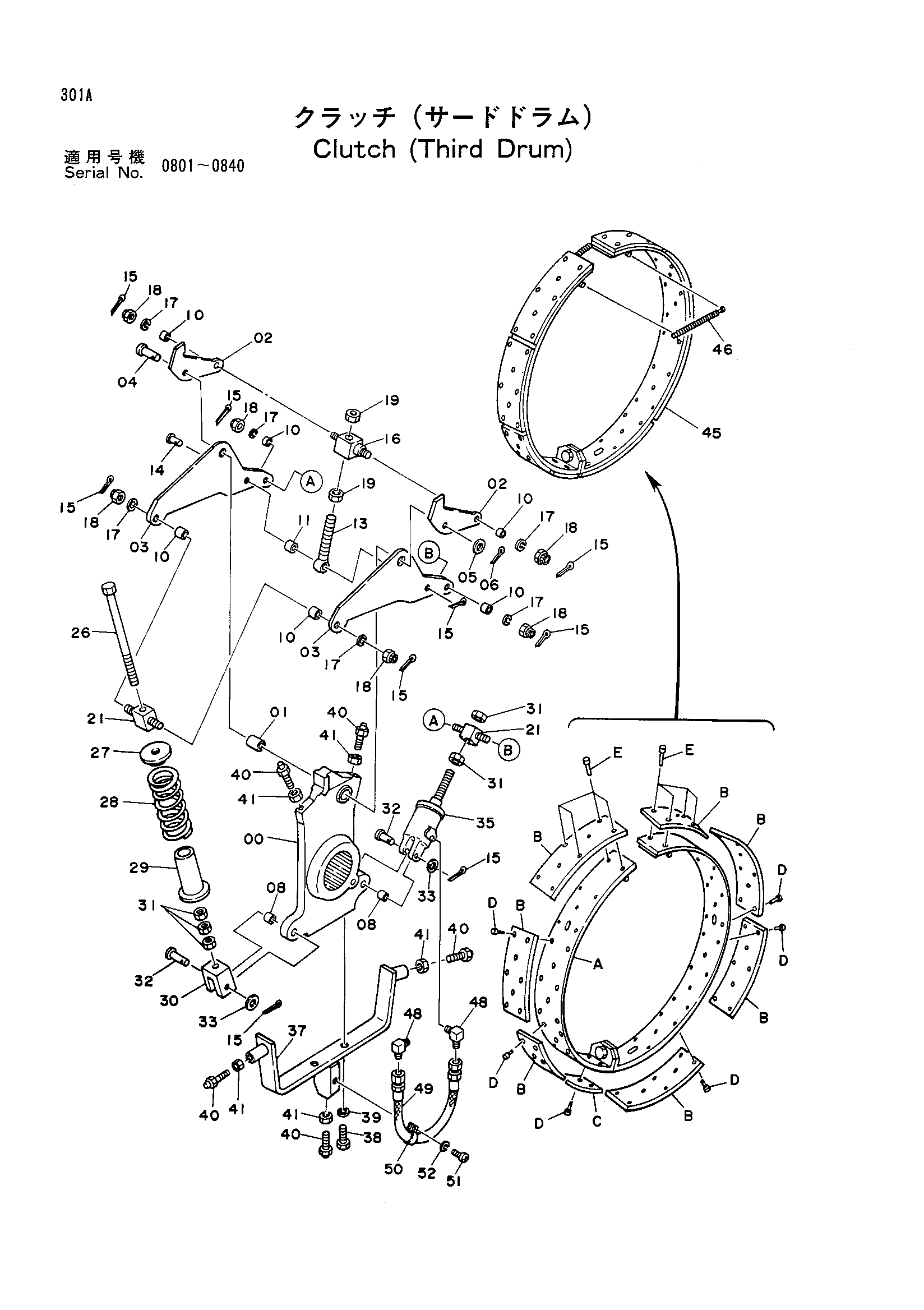

Заводская схема «Муфта (третий барабан)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2021186	Дривер муфта	1
01	4141532	Втулка	1
02	4174224 замена: 4234552	Рычаг	2
03	4174225	Рычаг	2
04	4141533	Палец	1
05	A590127	Шайба	1
06	A764040	Шплинт	1
08	4141529	Втулка	2
10	4174226	Втулка	6
11	4174227	Втулка	1
13	4174228	Болт проушина	1
14	4174301	Палец	1
15	A764028	Шплинт	9
16	4174229	Труннион	1
17	A590116	Шайба	6
18	M641619	Корончатая гайка	6
19	J951024	Гайка	2
21	4174791	Труннион	2
26	4174511	Болт	1
27	4141540	Сиденье	1
28	4141541	Пружина	1
29	9717501	Сиденье	1
30	4141542	Концевой вилка	1
31	J951018	Гайка	5
32	4174609	Палец	2
33	A590118	Шайба	2
35	4190730	Гидроцилиндр. масляный	1
37	8032697 замена: 8040858	Направляющая лента	1
37	8032697 замена: 4190263	Направляющая лента	1
37	8032697 замена: J901016	Направляющая лента	1
37	8032697 замена: A590906	Направляющая лента	1
37	8032697 замена: 4023275	Направляющая лента	1
38	J901235	Болт	2
39	A590912	Пружинная шайба	2
40	4156705	Болт направляющая	5
41	J950012	Гайка	5
45A-E	9061445 замена: 9080215	Лента муфта	1
45A	6007212 замена: 6009236	Лента муфта	1
45B	4141525	Накладка	7
45C	4141526	Накладка	1
45D	929158	Заклёпка	47
45E	4067163	Заклёпка	10
46	4174302	Пружина	2
48	4118999	Угловой штуцер	2
49	4022459	Шланг	1
50	499315	Зажим	1
51	M430610	Винт	1
52	A590906	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
