Тхроттле клапан — HITACHI KH125-3(D)

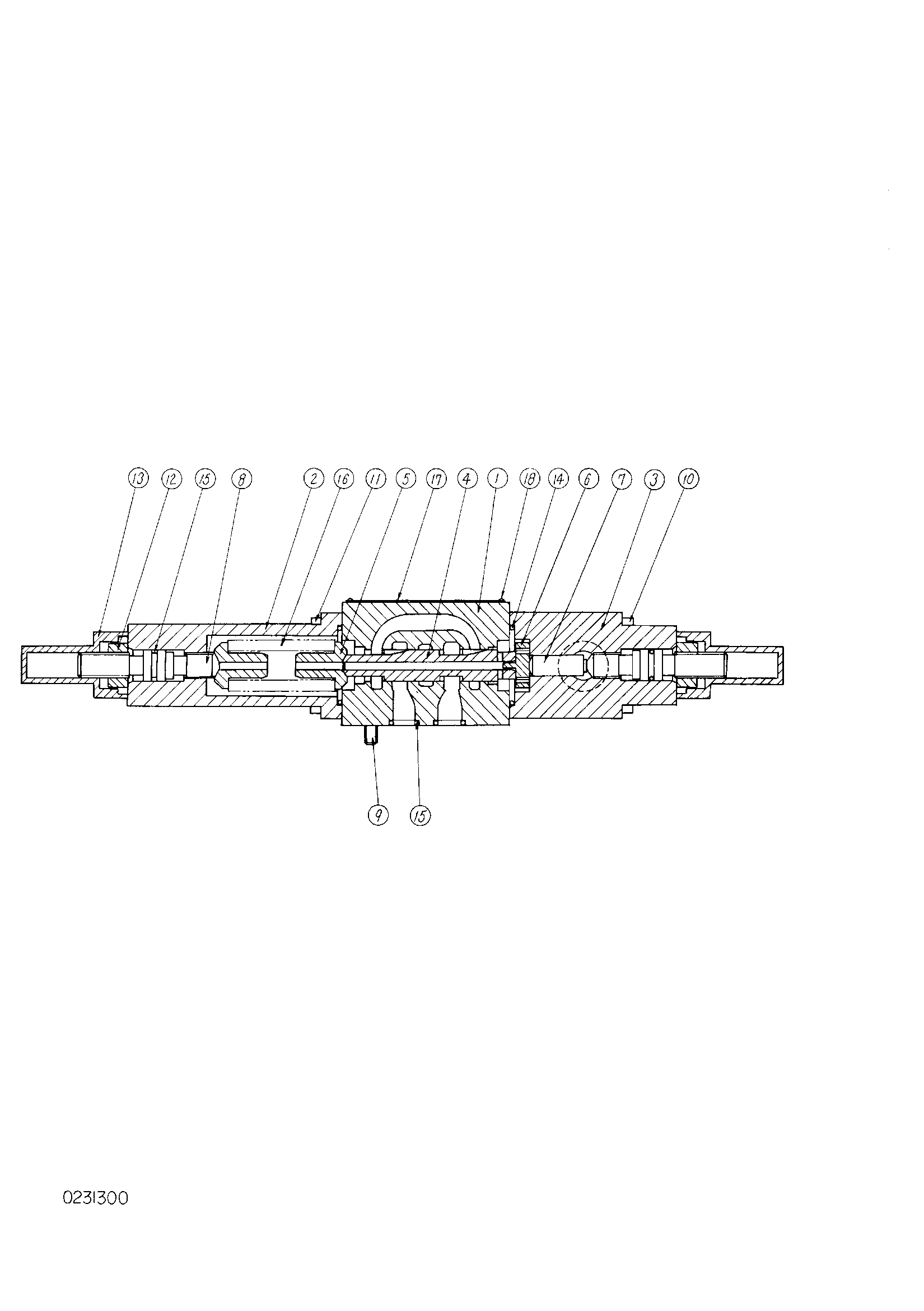

Заводская схема «Тхроттле клапан» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4160334 | Тхроттле клапан | 1 | |
| 2 | 0231301 | Крышка | 1 |
| 3 | 0231302 | Крышка | 1 |
| 5 | 0231303 | Фиксатор | 2 |
| 6 | 0231304 | Фиксатор | 1 |
| 7 | 0231305 | Поршень | 1 |
| 8 | 0231306 | Винт | 2 |
| 9 | 0215310 | Болт с внутренним шестигранником | 4 |
| 10 | 0231307 | Винт колпачок | 4 |
| 11 | 0231308 | Винт колпачок | 4 |
| 12 | 0231214 | Гайка | 2 |
| 13 | 0231207 | Колпачок | 2 |
| 14 | 0231309 | Уплотнительное кольцо | 2 |
| 15 | 0215215 | Уплотнительное кольцо | 6 |
| 16 | 0231310 | Пружина | 1 |
| 17 | 0231311 | Информационная табличка | 1 |
| 18 | 0231312 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
