Ход трубопроводы — HITACHI KH125-3(D)

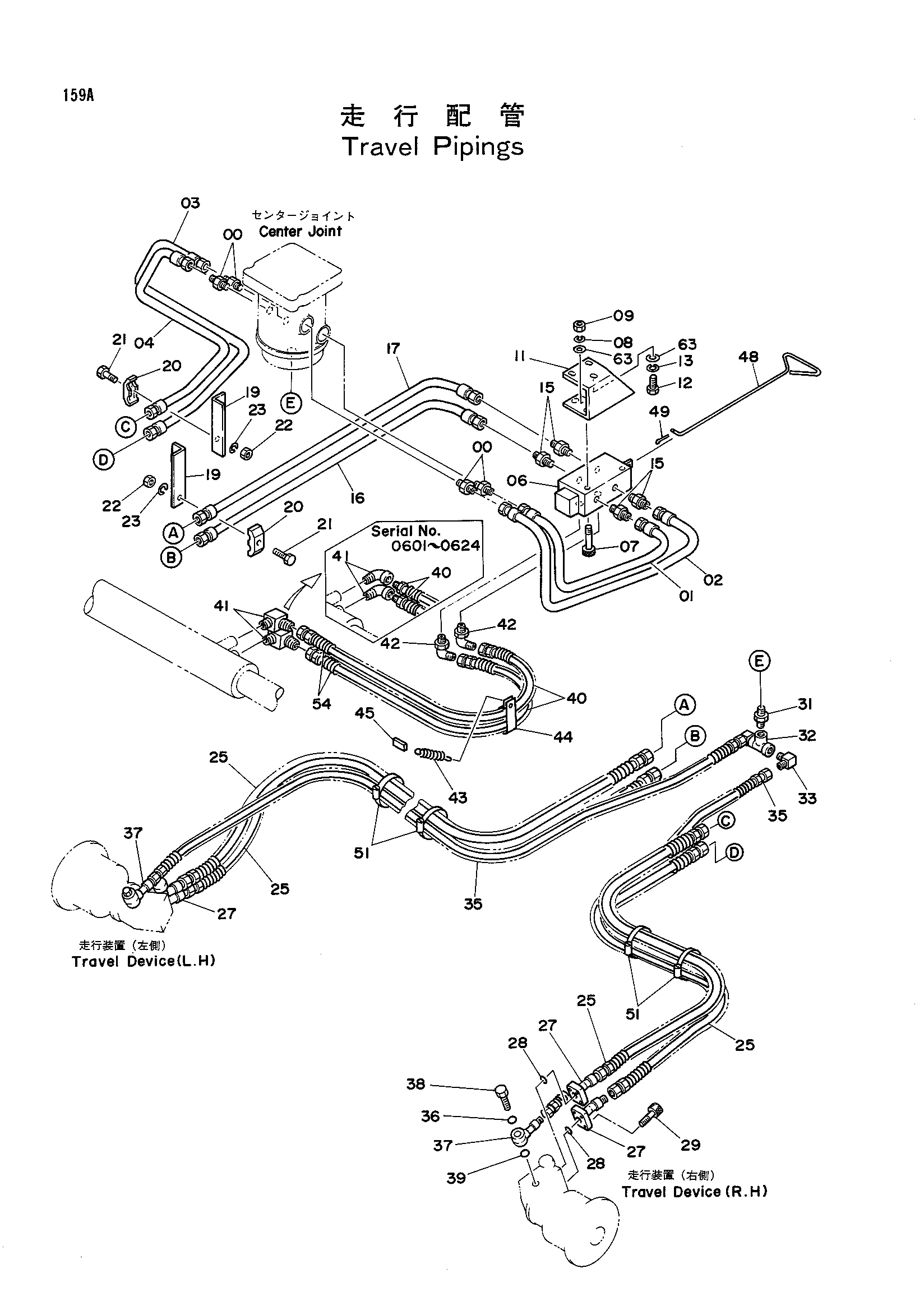

Заводская схема «Ход трубопроводы» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4042033	Адаптер	4
01	8030293	Трубка	1
02	8030292	Трубка	1
03	9719838	Трубка	1
04	9719857	Трубка	1
06	4140617	Гидрораспределитель	1
07	J901200 замена: M341200	Болт	3
07	J901200 замена: A590112	Болт	3
07	M341200	Болт с внутренним шестигранником	3
08	A590912	Пружинная шайба	3
09	J950012	Гайка	3
11	8030291	Кронштейн	1
12	J901235	Болт	3
13	A590912	Пружинная шайба	3
15	4129457	Адаптер	4
16	9720869	Трубка	1
17	9719858	Трубка	1
19	4162874	Опора	2
20	4053596	Хомут трубки	2
21	J901255	Болт	2
22	J950012	Гайка	2
23	A590912	Пружинная шайба	2
25	4162590	Шланг	4
27	9720870	Трубка	4
28	A811035	Уплотнительное кольцо	4
29	M341030	Болт с внутренним шестигранником	16
31	94-1702	Адаптер	1
32	94-0661	Тройник	1
33	94-1402	Угловой штуцер	2
35	4162902	Шланг	2
36	4506420	Уплотнительное кольцо	2
37	9721037	Трубка	2
38	4109416	Болт	2
39	4506418	Уплотнительное кольцо	2
40	4162588 замена: 4055301	Шланг	2
40	4162588 замена: 94-1403	Шланг	2
40	4162588 замена: 4053606	Шланг	2
40	4055301	Шланг	2
41	94-0632	Угловой штуцер	2
41	94-1403	Угловой штуцер	2
42	4037760	Угловой штуцер	2
43	423	Пружина	1
44	4081118	Хомут	1
45	4081117	Кронштейн	1
48	4086960	Шток	1
49	A762520	Шплинт	1
51	4507512	Хомут шланга	8
54	4053606	Защита шланга	2
63	A590112	Вахсер	6
