Гидромотор — HITACHI KH125-3(D)

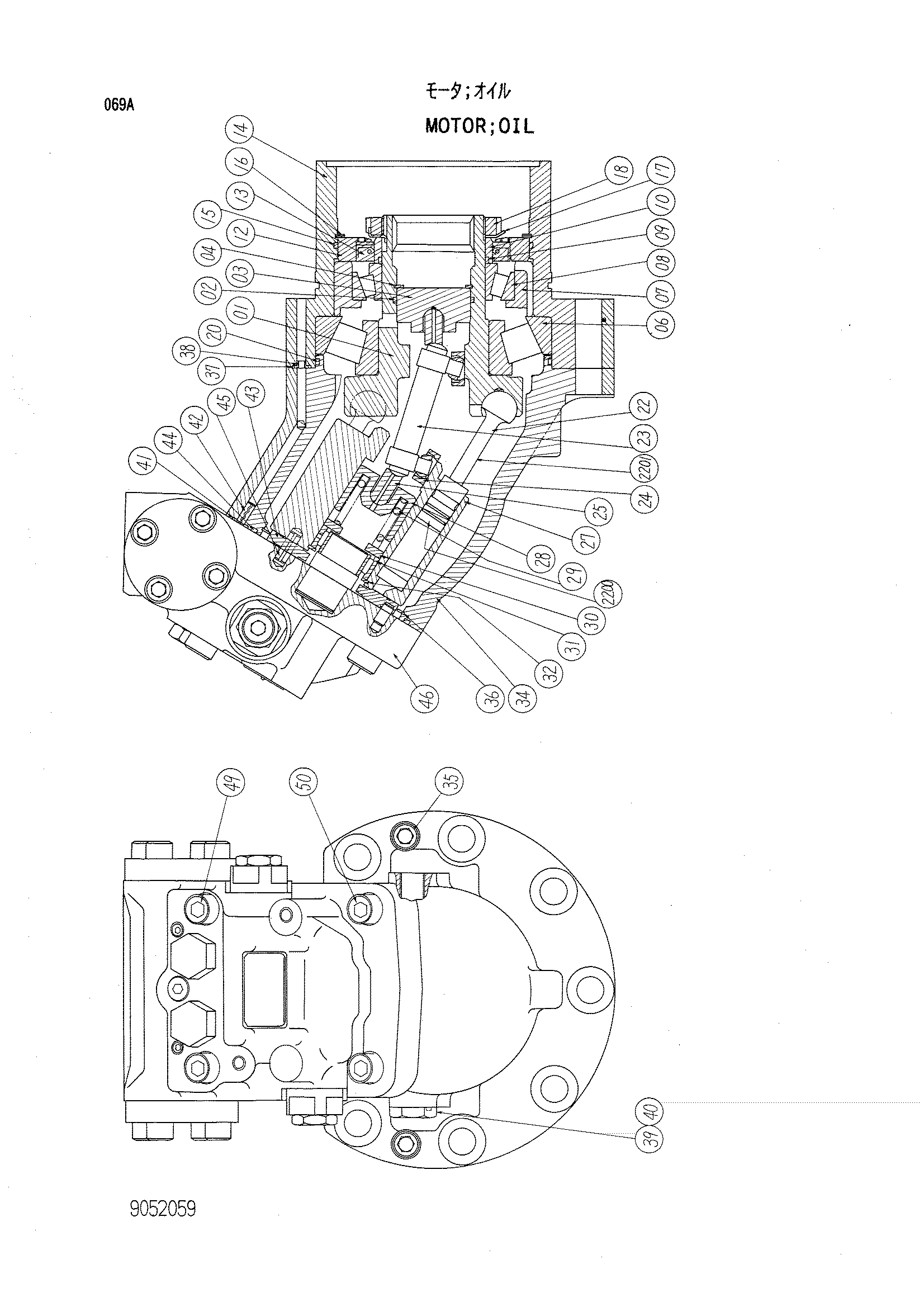

Заводская схема «Гидромотор» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9052059	Гидромотор	1
01	2017144	Дисковый привод	1
02	A810050	Уплотнительное кольцо	1
03	4127347	Держатель(A)	1
04	991721	Стопорное кольцо	1
06	4068863	Подшипник, ROL.	1
07	3025889	Проставка	1
08	4119390	Роликовый подшипник	1
09	A810070	Уплотнительное кольцо	1
10	4127345	Втулка уплотнение	1
12	4138075	Крышка уплотнение	1
13	4136450	Масляное уплотнение	1
14	2017145	Корпус передний	1
15	A810130	Уплотнительное кольцо	1
16	4154412	Стопорное кольцо	1
17	454956	Шайба подшипник.	1
18	454939	Гайка подшипник.	1
20	4115735	Уплотнительное кольцо	1
22	9044928	Поршень	9
23	3020028	Шток	1
24	4061020	Подшипник	6
25	4137947	Ограничитель	2
27	2013674	Ротор	1
28	4137948	Держатель	1
29	4114332	Пружина сжатия	1
30	4114335	Шайба	1
31	4141789	Игольчатый подшипник	1
32	991719	Стопорное кольцо	1
34	1007086	Корпус задний	1
35	M341236	Болт с внутренним шестигранником	2
36	4147546	Стопорное кольцо	1
37	4506320	Уплотнительное кольцо	1
38	4135291	Проставка	1
39	4074727	Пробка	1
40	984338	Уплотнительное кольцо	1
41	4506409	Уплотнительное кольцо	1
42	4138507	Пружинный штифт	1
43	3022866	Пластина клапан	1
44	A810120	Уплотнительное кольцо	1
45	4099290	Пружинный штифт	2
46	9053498	Тормозной клапан	1
49	M341400	Болт с внутренним шестигранником	2
50	M341450	Болт с внутренним шестигранником	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
