Третий барабан тормоз — HITACHI KH125-3(D)

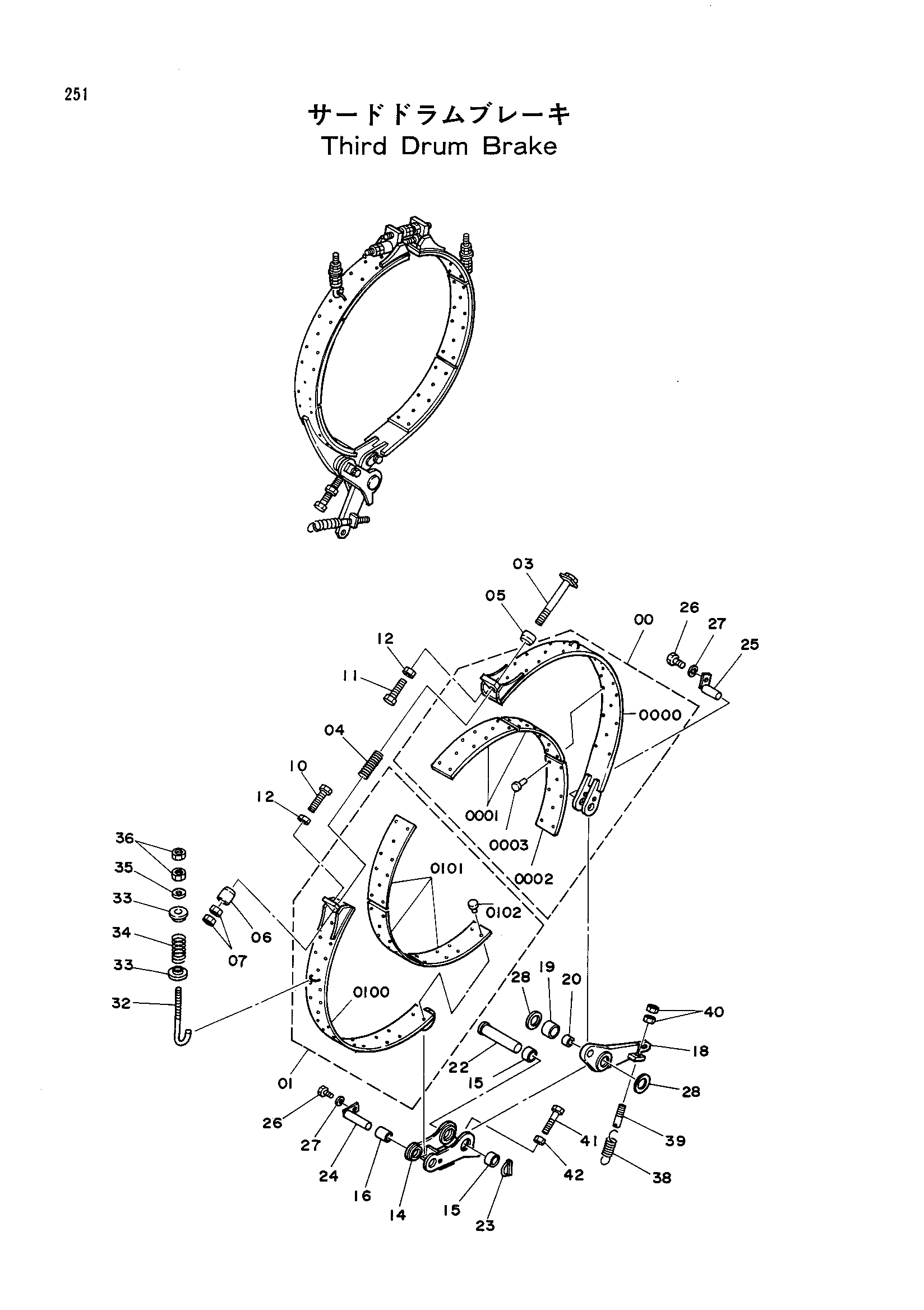

Заводская схема «Третий барабан тормоз» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9054137 | Лента ливе | 1 |
| 0000 | 7014055 | Лента ливе | 1 |
| 0001 | 4142234 | Накладка | 2 |
| 0002 | 4156840 | Накладка | 1 |
| 0003 | 944582 | Заклёпка | 28 |
| 01 | 9048530 | Лента деад | 1 |
| 0100 | 7012554 | Лента деад | 1 |
| 0101 | 4142234 | Накладка | 3 |
| 0102 | 944582 | Заклёпка | 28 |
| 03 | 9703687 | Болт | 1 |
| 04 | 411078 | Пружина | 1 |
| 05 | 4080915 | Сиденье | 1 |
| 06 | 4142236 | Сиденье | 1 |
| 07 | M512419 | Гайка | 2 |
| 10 | 4156839 | Болт | 1 |
| 11 | M262090 | Болт | 1 |
| 12 | J951020 | Гайка | 2 |
| 14 | 8029021 | Тяга | 1 |
| 15 | 4142243 | Втулка | 2 |
| 16 | 4142242 | Втулка | 1 |
| 18 | 9719921 | Рычаг | 1 |
| 19 | 4142235 | Втулка | 1 |
| 20 | 4142241 | Втулка | 1 |
| 22 | 4142237 | Палец | 1 |
| 23 | 9700006 | Палец кольцо | 1 |
| 24 | 9717685 | Палец | 1 |
| 25 | 9717684 | Палец | 1 |
| 26 | J901225 | Болт | 2 |
| 27 | A590912 | Пружинная шайба | 2 |
| 28 | 4155369 | Регулировочная шайба | 4 |
| 32 | 4080919 | Шток | 2 |
| 33 | 411108 | Седло пружины | 4 |
| 34 | 413428 | Пружина | 2 |
| 35 | A590108 | Шайба | 2 |
| 36 | M500807 | Гайка | 4 |
| 38 | 425562 | Пружина | 1 |
| 39 | 4142240 | Шток | 1 |
| 40 | J950012 | Гайка | 2 |
| 41 | M261611 | Болт | 1 |
| 42 | J950016 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
