Электрооборудование — HITACHI KH125-3(D)

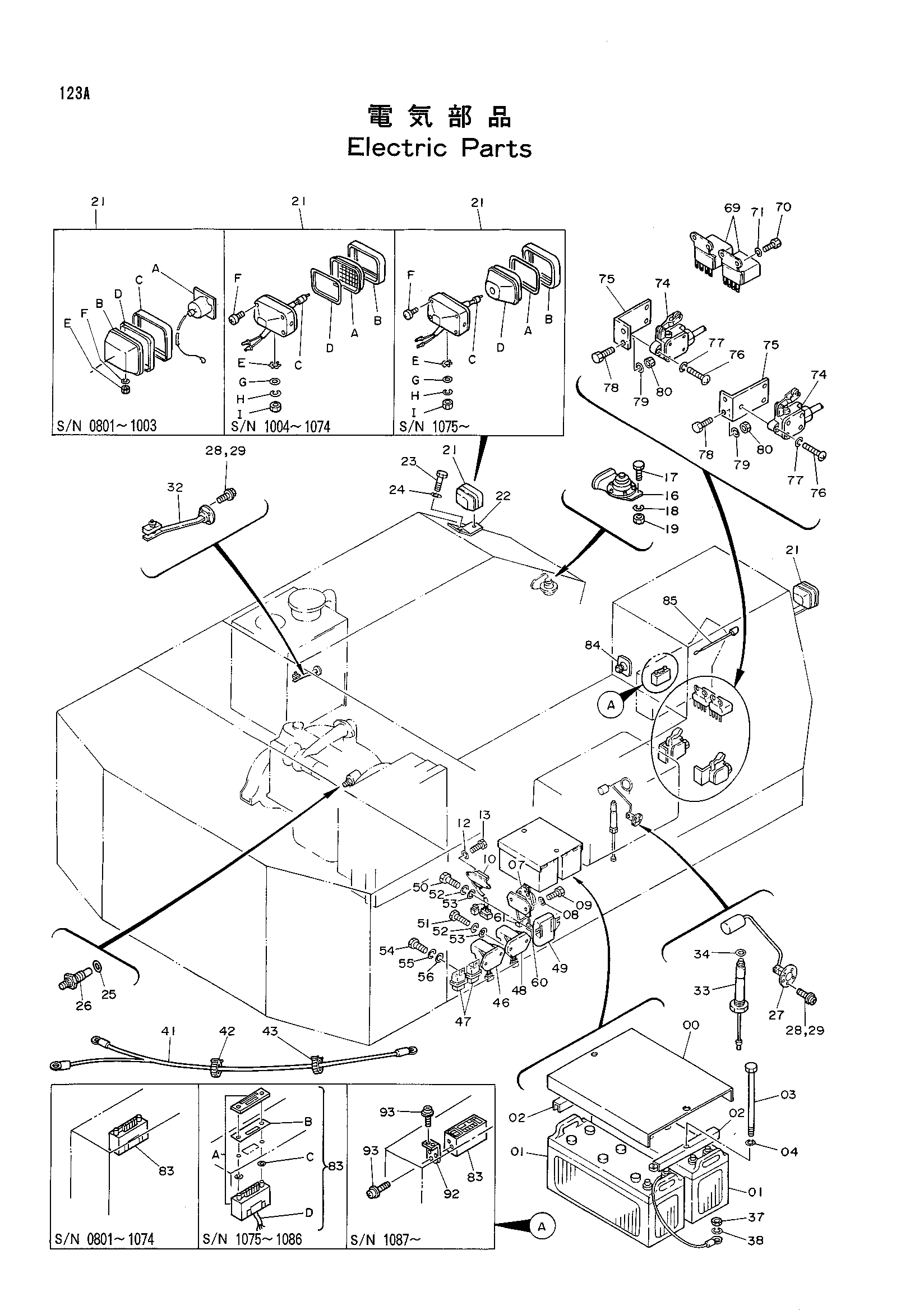

Заводская схема «Электрооборудование» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8040733 | Крышка | 1 |
| 01 | 4190698 замена: 4237921 | Аккумулятор | 2 |
| 01 | 4237921 | Аккумулятор | 2 |
| 02 | 445214 | Опора | 2 |
| 03 | 4142072 | Болт | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 07 | 4168218 | Реле аккумулятор | 1 |
| 08 | A590908 | Пружинная шайба | 2 |
| 09 | J900814 | Болт | 2 |
| 10 | 4172004 | Регулятор | 1 |
| 12 | A590906 | Пружинная шайба | 2 |
| 13 | J900616 | Болт | 2 |
| 16 | 4505524 | Звуковой сигнал | 1 |
| 17 | J900825 | Болт | 2 |
| 18 | A590908 | Пружинная шайба | 2 |
| 19 | M500807 | Гайка | 2 |
| 21 | 4189254 замена: 4295833 | Фонарь головка в сборе | 2 |
| 21A | 4163596 | Фонарь | 1 |
| 21B | 4163597 | Держатель | 1 |
| 21C | 4208957 | Лента | 1 |
| 21D | 4208958 | Лента | 1 |
| 21E | M501411 замена: J952014 | Гайка | 1 |
| 21F | A590914 | Пружинная шайба | 1 |
| 21 | 4295833 замена: 4336570 | Фонарь головка в сборе | 2 |
| 21 | 4314613 замена: 4326800 | Фонарь головка в сборе | 2 |
| 21 | 4336570 замена: 4326800 | Фонарь головка в сборе | 2 |
| 21 | 4326800 | Фонарь головка в сборе | 2 |
| 21A | 4307023 | Рассеиватель | 1 |
| 21A | 4326801 | Ленс блок | 1 |
| 21B | 4307024 | Рама | 1 |
| 21B | 4326802 | Рама | 1 |
| 21C | 4307025 | Лампа | 1 |
| 21D | 4307028 | Прокладка | 1 |
| 21D | 4326803 | Прокладка | 1 |
| 21E | 4307026 | Шайба | 1 |
| 21F | 4307027 | Винт | 1 |
| 21G | A590114 | Шайба | 1 |
| 21H | A590914 | Пружинная шайба | 1 |
| 21I | J952014 | Гайка | 1 |
| 22 | 4236685 | Кронштейн | 1 |
| 23 | J901425 | Болт | 1 |
| 24 | A590914 | Пружинная шайба | 1 |
| 25 | 4164304 | Манжета | 1 |
| 26 | 4030594 | Блок | 1 |
| 27 | 4142271 | Поплавок | 1 |
| 28 | A590905 | Пружинная шайба | 8 |
| 29 | M430510 | Винт | 8 |
| 29 | J450510 | Винт с шайбой | 8 |
| 32 | 4129942 | Выключатель уровень | 1 |
| 33 | 4131643 | Выключатель уровень | 1 |
| 34 | A890322 | Манжета | 1 |
| 37 | J950010 | Гайка | 1 |
| 38 | A590910 | Пружинная шайба | 1 |
| 41 | 4208571 | Жгут проводов | 1 |
| 42 | 4055311 | Ленточный зажим | 20 |
| 43 | 4055312 | Ленточный зажим | 10 |
| 46 | 4205749 | Реле защитный | 1 |
| 47 | 4205751 | Реле | 2 |
| 48 | 4167794 | Реле | 1 |
| 49 | 4205750 | Таймер | 1 |
| 50 | J900612 | Болт | 2 |
| 51 | J900618 | Болт | 4 |
| 52 | A590906 | Пружинная шайба | 6 |
| 53 | A590106 | Плоская шайба | 6 |
| 54 | J900812 | Болт | 2 |
| 55 | A590908 | Пружинная шайба | 2 |
| 56 | A590108 | Плоская шайба | 2 |
| 60 | 4191773 | Фусибле-линк | 1 |
| 61 | 4191038 | Фусибле-линк | 1 |
| 69 | 4149142 | Реле | 2 |
| 70 | M430508 | Винт | 4 |
| 71 | A590905 | Пружинная шайба | 4 |
| 74 | 4142272 замена: 4269325 | Выключатель микро | 2 |
| 74 | 4142272 замена: 4269325 | Выключатель микро | 2 |
| 74 | 4269325 | Выключатель микро | 2 |
| 74 | 4269325 | Выключатель микро | 2 |
| 75 | 4204690 | Кронштейн | 2 |
| 76 | M430625 | Винт | 6 |
| 77 | A590906 | Пружинная шайба | 6 |
| 78 | J901025 | Болт | 4 |
| 79 | A590910 | Пружинная шайба | 4 |
| 80 | J950010 | Гайка | 4 |
| 83 | 4043976 замена: 9126259 | Радио | 1 |
| 83 | 9126259 | Радио в сборе | 1 |
| 83A | 4335726 | Радио | 1 |
| 83B | 4335462 | Пластина | 1 |
| 83C | A590110 | Плоская шайба | 1 |
| 83D | 4325468 | Жгут проводов | 1 |
| 83 | 4252571 | Радио | 1 |
| 84 | 4121152 | Динамик | 1 |
| 85 | 4159984 | Антенна | 1 |
| 92 | 9742785 | Кронштейн | 2 |
| 93 | J680510 | Винт с шайбой | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
