Обратный трубопроводы (1) — HITACHI KH125-3(D)

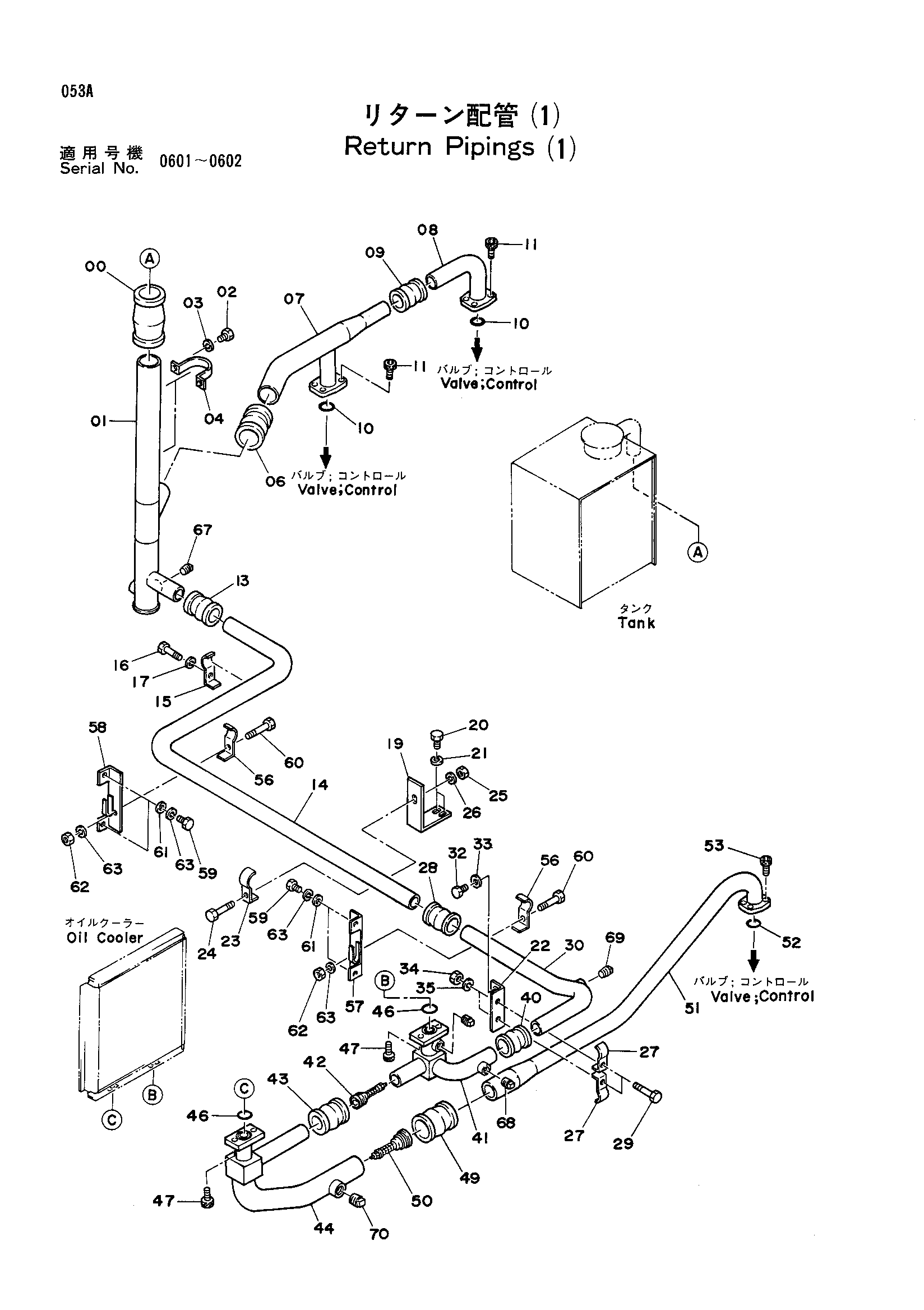

Заводская схема «Обратный трубопроводы (1)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4071215 | Муфта | 1 |
| 01 | 8026268 | Трубка | 1 |
| 02 | J901025 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | 4000909 | Хомут трубки | 2 |
| 06 | 4067833 | Муфта | 1 |
| 07 | 8026269 | Трубка | 1 |
| 08 | 9717803 | Трубка | 1 |
| 09 | 4069801 | Муфта | 1 |
| 10 | A811040 | Уплотнительное кольцо | 2 |
| 11 | M341236 | Болт с внутренним шестигранником | 8 |
| 13 | 4069801 | Муфта | 1 |
| 14 | 4143135 | Трубка | 1 |
| 15 | 4053698 | Хомут трубки | 1 |
| 16 | J901265 | Болт | 1 |
| 17 | A590912 | Пружинная шайба | 1 |
| 19 | 4143213 | Опора | 1 |
| 20 | J901230 | Болт | 2 |
| 21 | A590912 | Пружинная шайба | 2 |
| 22 | 4145919 | Опора | 1 |
| 23 | 4053698 | Хомут трубки | 1 |
| 24 | J901270 | Болт | 1 |
| 25 | J950012 | Гайка | 1 |
| 26 | A590912 | Пружинная шайба | 1 |
| 27 | 4053698 | Хомут трубки | 2 |
| 28 | 4069801 | Муфта | 1 |
| 29 | J901270 | Болт | 2 |
| 30 | 9718597 | Трубка | 1 |
| 32 | J901025 | Болт | 2 |
| 33 | A590910 | Пружинная шайба | 2 |
| 34 | J950012 | Гайка | 2 |
| 35 | A590912 | Пружинная шайба | 2 |
| 40 | 4069801 | Муфта | 1 |
| 41 | 8026270 | Трубка | 1 |
| 42 | 4065108 | Клапан | 1 |
| 43 | 4067834 | Муфта | 1 |
| 44 | 8029029 | Трубка | 1 |
| 46 | A811050 | Уплотнительное кольцо | 2 |
| 47 | M341236 | Болт с внутренним шестигранником | 4 |
| 49 | 4067833 | Муфта | 1 |
| 50 | 4156841 | Клапан | 1 |
| 51 | 8029100 | Трубка | 1 |
| 52 | A811040 | Уплотнительное кольцо | 1 |
| 53 | M341236 | Болт с внутренним шестигранником | 4 |
| 56 | 4053698 | Хомут трубки | 2 |
| 57 | 9719945 | Кронштейн | 1 |
| 58 | 9719944 | Кронштейн | 1 |
| 59 | J901225 | Болт | 4 |
| 60 | J901265 | Болт | 2 |
| 61 | A590112 | Шайба | 4 |
| 62 | J950012 | Гайка | 2 |
| 63 | A590912 | Пружинная шайба | 6 |
| 67 | 94-2025 | Пробка | 1 |
| 68 | 94-2023 | Пробка | 1 |
| 69 | 94-2024 | Пробка | 1 |
| 70 | 94-2026 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
