Таглине трубопроводы — HITACHI KH125-3(D)

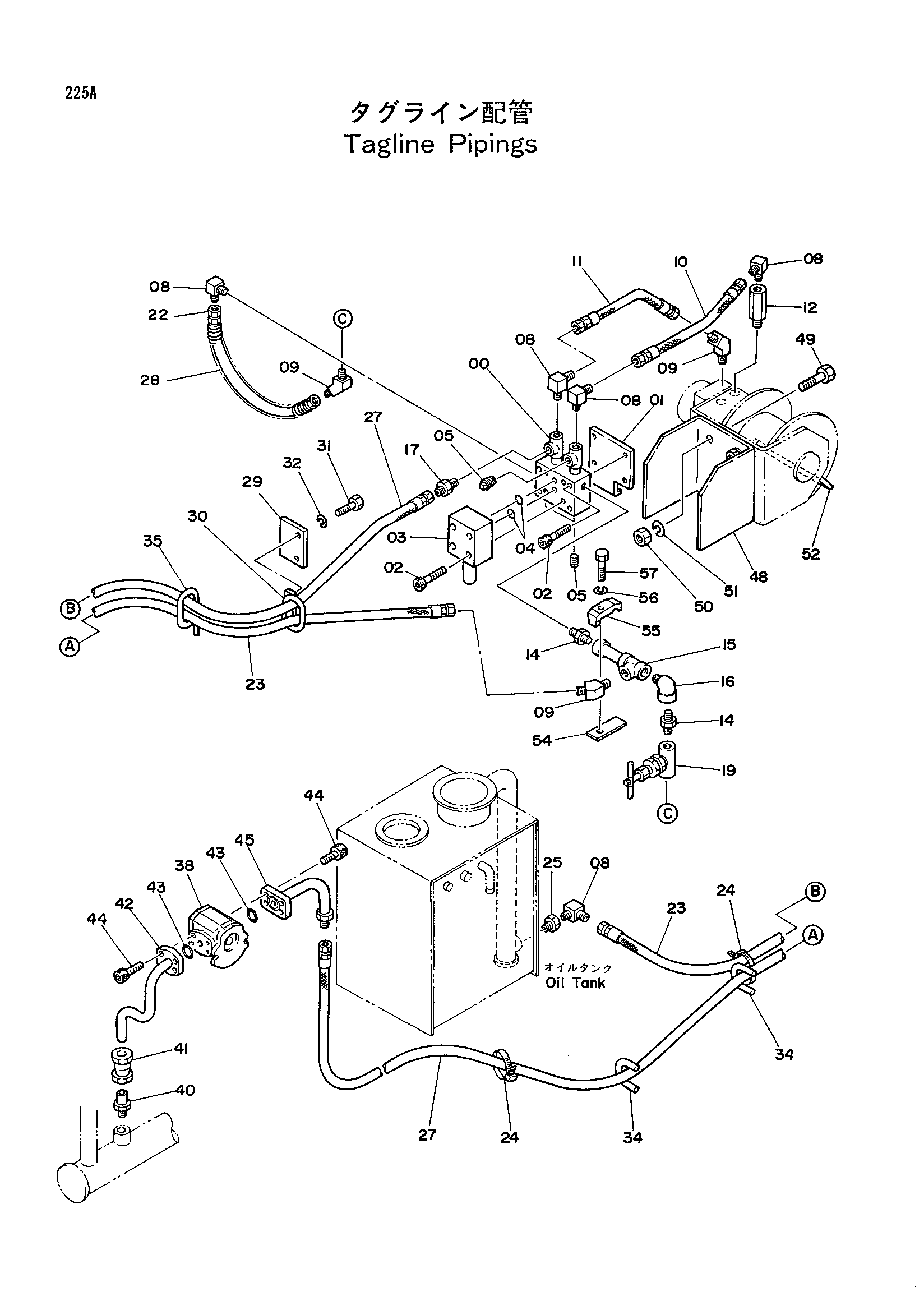

Заводская схема «Таглине трубопроводы» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8011619	Коллектор	1
01	4077923	Седло винта	1
02	M340871	Болт с внутренним шестигранником	8
03	4146469	Предохранительный клапан	1
04	4509180	Уплотнительное кольцо	2
05	94-2024	Пробка	3
08	94-1403	Угловой штуцер	5
09	94-1503	Угловой штуцер	3
10	4078032	Резиновый шланг	1
11	4078031	Резиновый шланг	1
12	4038214	Адаптер	1
14	94-1703	Адаптер	2
15	9721572	Трубка	1
16	94-0632	Угловой штуцер	1
17	94-1303	Адаптер	1
19	4023814	Запорный клапан	1
22	4034033	Шланг	1
23	4149878	Резиновый шланг	1
24	4055312	Ленточный зажим	5
25	94-1603	Переходник	1
27	4156454	Резиновый шланг	1
28	4055173	Защитный кожух	1
29	4149864	Кронштейн	1
30	8029454	Опора	1
31	J901014	Болт	2
32	A590910	Пружинная шайба	2
34	4149865	Направляющая	2
35	4149866	Направляющая	1
38	4159056	Шестерённый насос	1
40	4161658	Адаптер	1
41	4073889	Муфта трубка	1
42	9720652 замена: 9733779	Трубка	1
42	9720652 замена: 4249287	Трубка	1
42	9720652 замена: 9732727	Трубка	1
42	9733779	Трубка	1
43	A811030	Уплотнительное кольцо	2
44	M341036	Болт с внутренним шестигранником	8
45	9720653	Трубка	1
48	3012859	Кронштейн	1
49	J901240	Болт	4
50	J950012	Гайка	4
51	A590912	Пружинная шайба	4
52	4066797	Направляющая каната	1
54	4166508	Седло винта	1
55	4053594	Хомут	1
56	A590910	Пружинная шайба	1
57	J901040	Болт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
