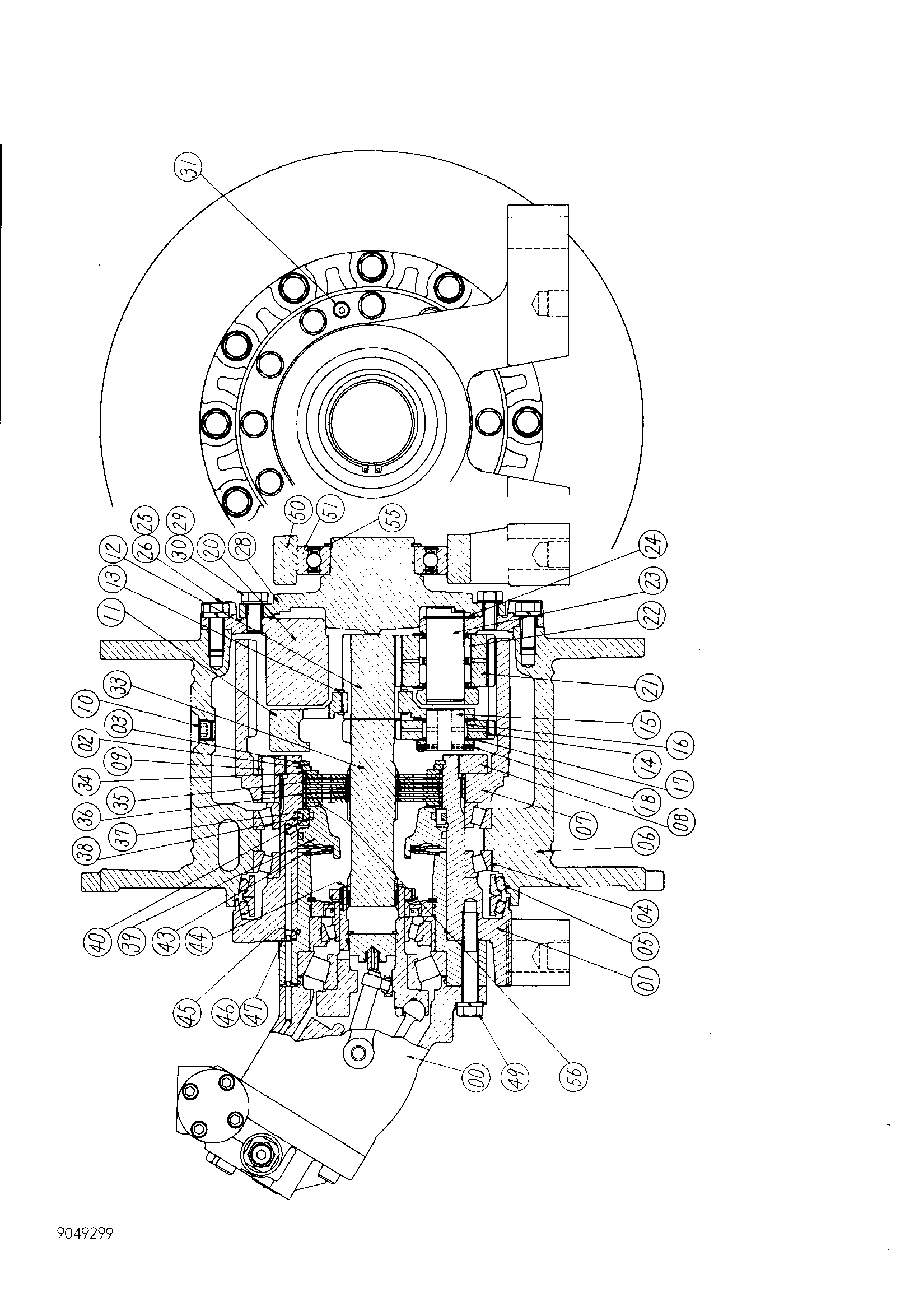

Стрела подъёмный механизм устройство — HITACHI KH125-3(D)

Заводская схема «Стрела подъёмный механизм устройство» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9049299	Стрела подъёмный механизм устройство	1
00	9052059	Гидромотор	1
01	1006982	Корпус	1
02	4115811	Проставка	1
03	4094325	Стопорное кольцо	1
04	4115169	Роликовый подшипник	2
05	4514259	Комплект уплотнений	1
06	1006981	Барабан стрела	1
07	2015088	Коронная шестерня	1
08	3022523	Гайка	1
09	4126653	Установочный штифт	1
10	94-2014	Пробка	2
11	2016959	Водило	1
12	3022430	Солнечная шестерня	1
13	488075	Стопорное кольцо	2
14	3022428	Планетарная шестерня	3
15	4135192	Палец	3
16	4135194	Игольчатый подшипник	3
17	4135227	Упорная пластина	12
18	4082632	Пружинный штифт	3
20	1005896	Водило	1
21	3022429	Планетарная шестерня	3
22	4139193	Подшипник, неедле	6
23	4138218	Палец	3
24	962002	Стопорное кольцо	3
25	J931640	Болт	12
26	A590916	Пружинная шайба	19
28	3025939	Крышка	1
29	M211632	Болт	12
30	4126090	Уплотнительная шайба	12
31	94-2012	Пробка	1
33	2017179	Вал проп.	1
34	3030241	Пластина	1
35	3022524	Пластина фрикционный	6
36	3030239	Пластина	5
37	4115810	Проставка	1
38	4117029	Д-ринг	2
39	3025938	Поршень	1
40	4117030	Д-ринг	1
43	3026191	Тарельчатая пружина	1
44	960323	Стопорное кольцо	1
45	4115735	Уплотнительное кольцо	1
46	4506320	Уплотнительное кольцо	1
47	4135291	Проставка	1
49	J931695	Болт	7
50	2017178	Педестал	1
51	4143906	Шариковый подшипник	1
55	991352	Стопорное кольцо	1
56	3030240	Пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
