Каталог запчастей HITACHI

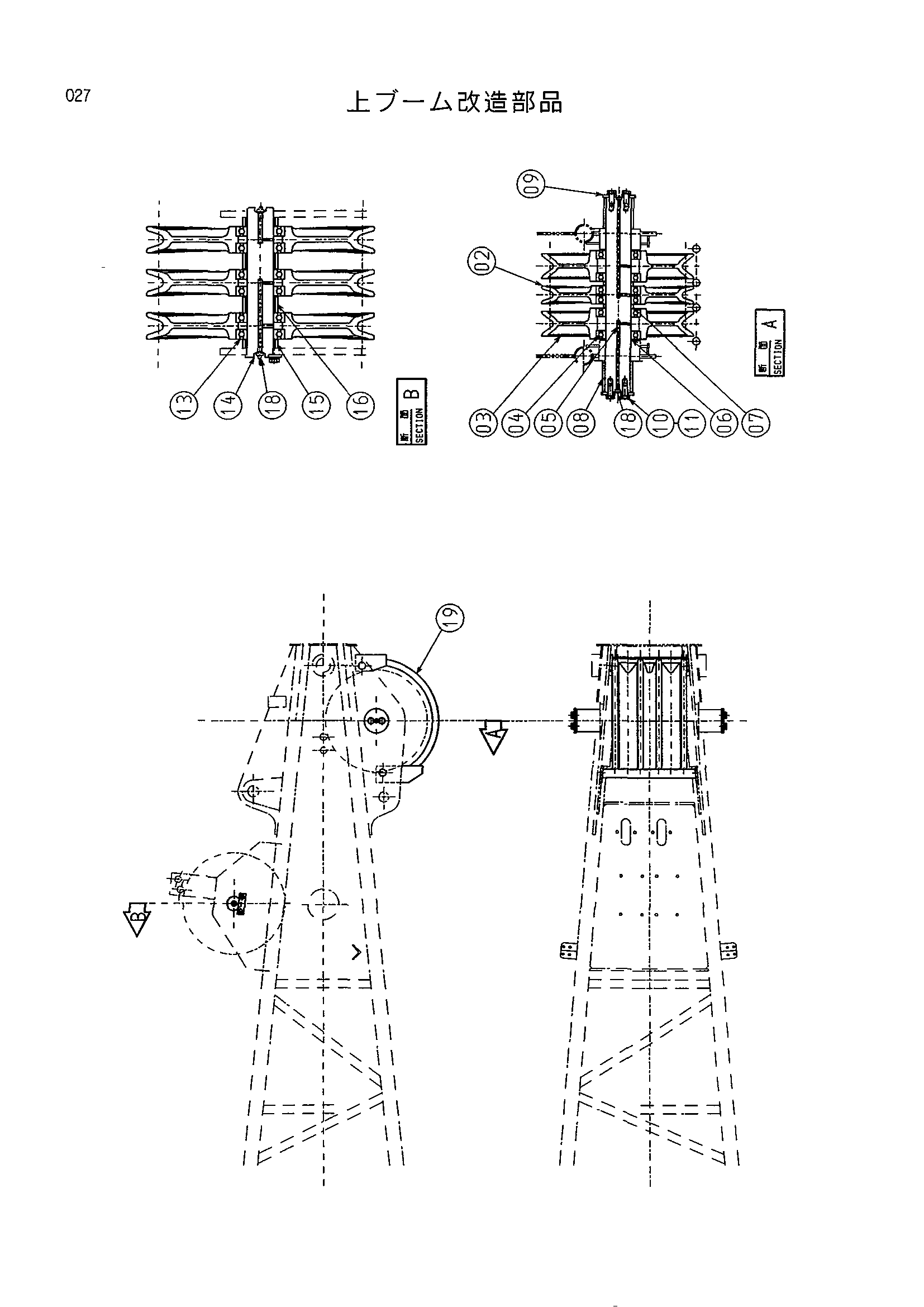

Схема 027 — HITACHI KH125-3(D)
Заводская схема «Схема 027» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 3020683 | Канатный блок | 1 |
| 03 | 3065792 | Канатный блок | 2 |
| 04 | 4114036 | Шариковый подшипник | 6 |
| 05 | 3075986 | Мост | 1 |
| 06 | 442617 | Проставка | 2 |
| 07 | 4143724 | Проставка | 2 |
| 08 | 4132270 | Проставка | 2 |
| 09 | 4370795 | Фиксатор | 2 |
| 10 | J901635 | Болт | 4 |
| 11 | A590916 | Пружинная шайба | 4 |
| 13 | 4162968 | Шариковый подшипник | 6 |
| 14 | 3075987 | Мост | 1 |
| 15 | 4082415 | Проставка | 2 |
| 16 | 4082398 | Проставка | 2 |
| 18 | J75481 | Пресс-маслёнка | 4 |
| 19 | 7031827 | Направляющая каната | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
