Трансмиссия — HITACHI KH125-3(D)

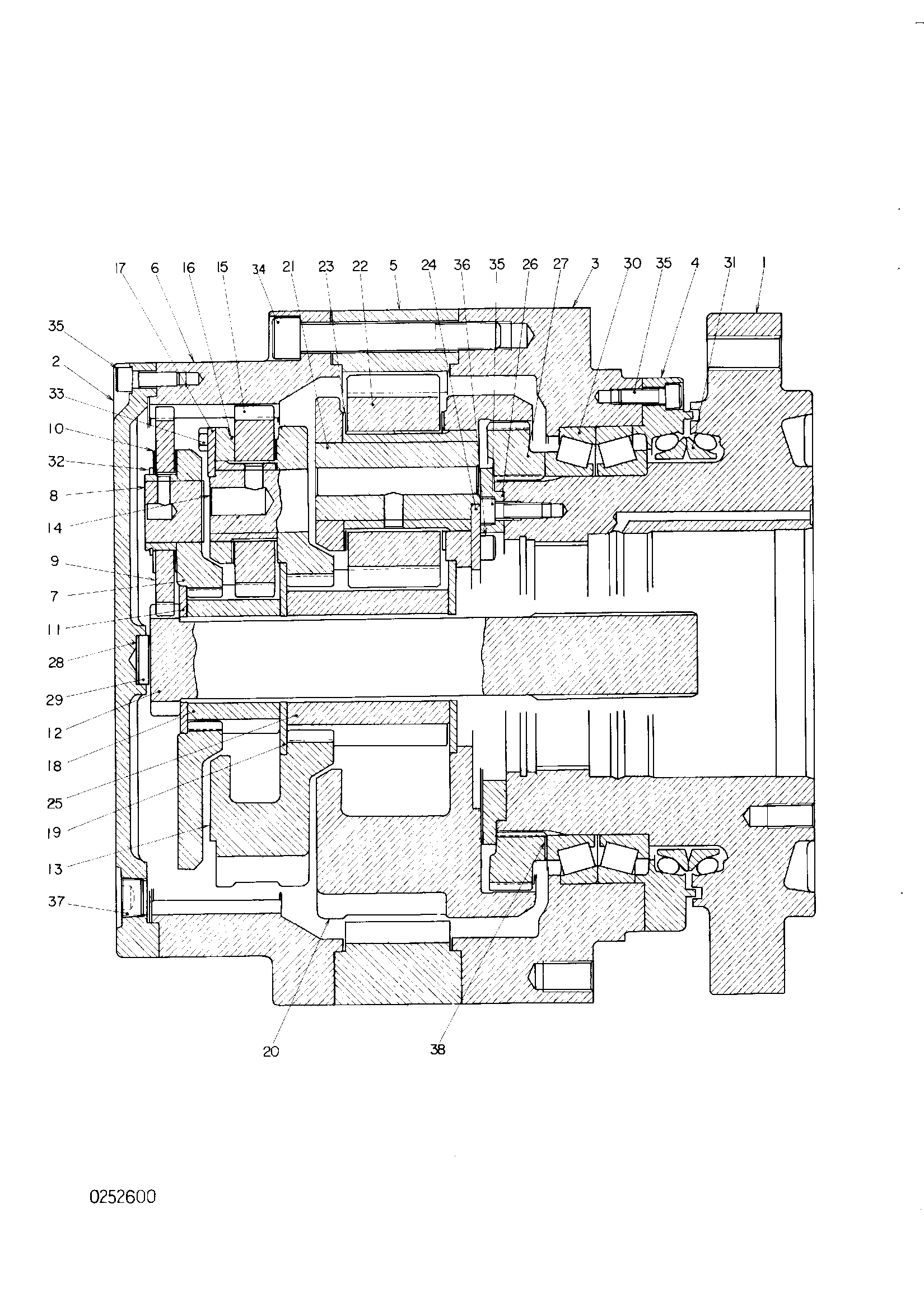

Заводская схема «Трансмиссия» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4160146 | Трансмиссия | 1 | |
| 1 | 4168294 | Шпиндель | 1 |
| 2 | 4168295 | Крышка | 1 |
| 3 | 4168296 | Корпус | 1 |
| 4 | 4168297 | Крышка | 1 |
| 5 | 4168298 | Шестерня | 1 |
| 6 | 4168299 | Шестерня | 1 |
| 7 | 4168300 | Водило | 1 |
| 8 | 4168301 | Вал | 3 |
| 9 | 4168302 | Шестерня | 3 |
| 10 | 4168303 | Упорная пластина | 6 |
| 11 | 4168304 | Упорная пластина | 1 |
| 12 | 4168305 | Шестерня | 1 |
| 13 | 4168306 | Водило | 1 |
| 14 | 4168307 | Вал | 3 |
| 15 | 4168308 | Шестерня | 3 |
| 16 | 4168309 | Упорная пластина | 6 |
| 17 | 4168310 | Пластина | 3 |
| 18 | 4168311 | Шестерня | 1 |
| 19 | 4168312 | Упорная пластина | 2 |
| 20 | 4168313 | Водило | 1 |
| 21 | 4168314 | Вал | 4 |
| 22 | 4168315 | Шестерня | 4 |
| 23 | 4168316 | Упорная пластина | 8 |
| 24 | 4168317 | Пластина | 4 |
| 25 | 4168318 | Шестерня | 2 |
| 26 | 4168319 замена: 4239196 | Пластина | 1 |
| 26 | 4239196 | Пластина | 1 |
| 27 | 4168320 | Шестерня | 1 |
| 28 | 4168321 | Линер | 1 |
| 29 | 4168322 | Упорная пластина | 1 |
| 30 | 4162913 | Роликовый подшипник | 2 |
| 31 | 4168323 | Уплотнение | 1 |
| 32 | 4168324 | Кольцо ограничитель | 3 |
| 33 | M200814 | Болт | 6 |
| 34 | 4168375 | Болт с внутренним шестигранником | 30 |
| 35 | M351030 | Болт с внутренним шестигранником | 56 |
| 36 | M351014 | Болт с внутренним шестигранником | 8 |
| 37 | 94-2011 | Пробка | 2 |
| 38 | 4168325 | Линер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
