Рычаг управления — HITACHI KH125-3(D)

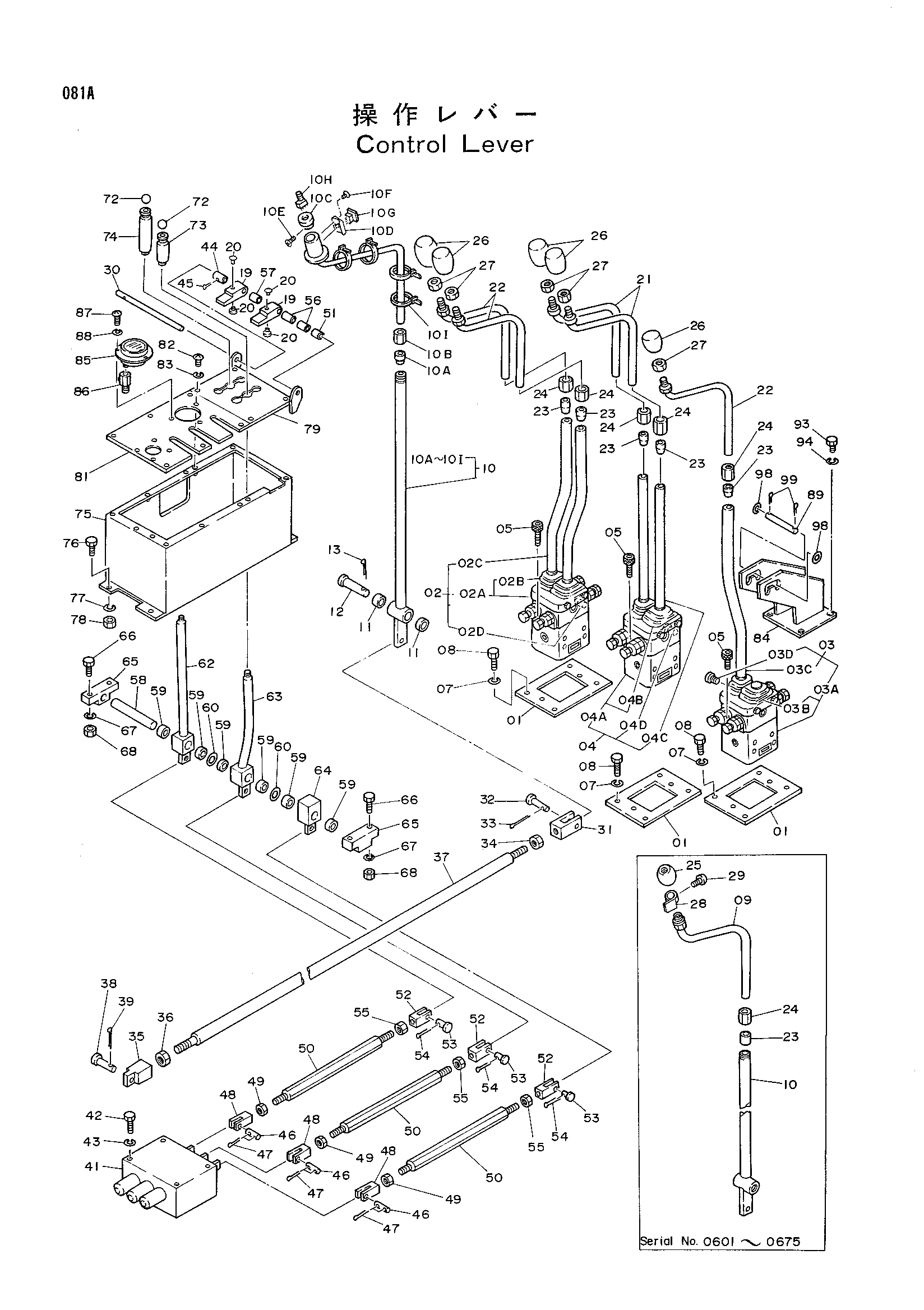

Заводская схема «Рычаг управления» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9719885	Крышка	3
02	4155356	Пилотный клапан (подъёмный механизм)	1
02A	4160229	Пилотный клапан	1
02B	4160336	Защитный чехол	2
02C	8029284	Рычаг	2
02D	M341220	Болт с внутренним шестигранником	4
03	4155357	Пилотный клапан (стрела)	1
03A	4160230	Пилотный клапан	1
03B	4160336	Защитный чехол	1
03C	8029284	Рычаг	1
03D	M341220	Болт с внутренним шестигранником	2
04	4150694	Пилотный клапан (ход)	1
04A	4160228	Пилотный клапан	1
04B	4160336	Защитный чехол	2
04C	8029283	Рычаг	2
04D	M341220	Болт с внутренним шестигранником	4
05	M341030	Болт с внутренним шестигранником	6
07	A590910	Пружинная шайба	12
08	J901030	Болт	12
09	8029282	Рычаг SW1	1
10	8029287	Рычаг SW2	1
10	7017207	Рычаг в сборе	1
10A	4157731	Ограничитель	1
10B	4157732	Рукоятка канат	1
10C	4192452	Колпачок	1
10D	4192453	Сиденье	1
10E	J660308	Винт	2
10F	4192006	Винт	2
10G	4192454	Выключатель	1
10H	4192455	Выключатель пусхбут.	1
10I	4044883	Хомут	4
11	4075781	Втулка	2
12	4155726	Палец	1
13	A764028	Шплинт	1
19	4165357	Ограничитель	2
20	4165358	Резиновая подушка	4
21	8029280	Рычаг	2
22	8029281	Рычаг	3
23	4157731	Ограничитель	6
23	4157731	Ограничитель	5
24	4157732	Рукоятка блокировка	6
24	4157732	Рукоятка блокировка	5
25	4126834	Рукоятка	1
26	4154737	Рукоятка	5
27	M581008	Гайка	5
28	8029615	Корпус	1
29	M460406	Установочный винт	2
30	4165359	Палец	1
31	4137328	Концевой вилка (левый)	1
32	A741436	Палец	1
33	A764025	Шплинт	1
34	M580014	Гайка (левый)	1
35	4142233	Концевой шток	1
36	M581411	Гайка	1
37	9719890	Шток	1
38	415350	Палец	1
39	A762016	Шплинт	1
41	4155359	Гидрораспределитель	1
42	M111020	Болт	4
43	A590910	Пружинная шайба	4
44	4165360	Проставка	1
45	A763025	Шплинт	1
46	485445	Палец	3
47	A761610	Шплинт	6
48	4156610	Концевой вилка (правый)	3
49	M500807	Гайка	3
50	4156609	Шток	3
51	4165361	Проставка	1
52	M990844	Концевой вилка	3
53	A740821	Палец	3
54	A762013	Шплинт	3
55	M580008	Гайка (левый)	3
56	4165362	Проставка	2
57	4165363	Проставка	1
58	4156611	Палец	1
59	4075781	Втулка	6
60	A590120	Шайба	2
62	9720818	Рычаг (дополнительный. подъёмный механизм)	1
63	9720817	Рычаг (основной подъёмный механизм)	1
64	9719887	Рычаг	1
65	4156612	Педестал	2
66	J901035	Болт	4
67	A590910	Пружинная шайба	4
68	J950010	Гайка	4
72	4156615	Рукоятка	2
73	4165364	Блокировка (дополнительный. подъёмный механизм)	1
74	4165365	Блокировка (основной подъёмный механизм)	1
75	7014585	Стойка	1
76	J901020	Болт	4
77	A590910	Пружинная шайба	4
78	J950010	Гайка	4
79	8030843	Крышка (A)	1
81	8028948	Крышка (B)	1
82	J850616	Винт	10
83	J251006	Пружинная шайба	10
84	9721351	Кронштейн	1
85	4080068 замена: 4172912	Указатель оил-прес.	1
85	4080068 замена: 4151610	Указатель оил-прес.	1
85	4172912	Указатель оил-прес.	1
86	4081799	Амортизатор	1
86	4151610	Амортизатор	1
87	J850416	Винт	3
88	J251004	Пружинная шайба	3
89	4165380	Палец	1
93	J901020	Болт	4
94	A590910	Пружинная шайба	4
98	A590116	Шайба	2
99	A764028	Шплинт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
