Пилотный трубопроводы (6-3) — HITACHI KH125-3(D)

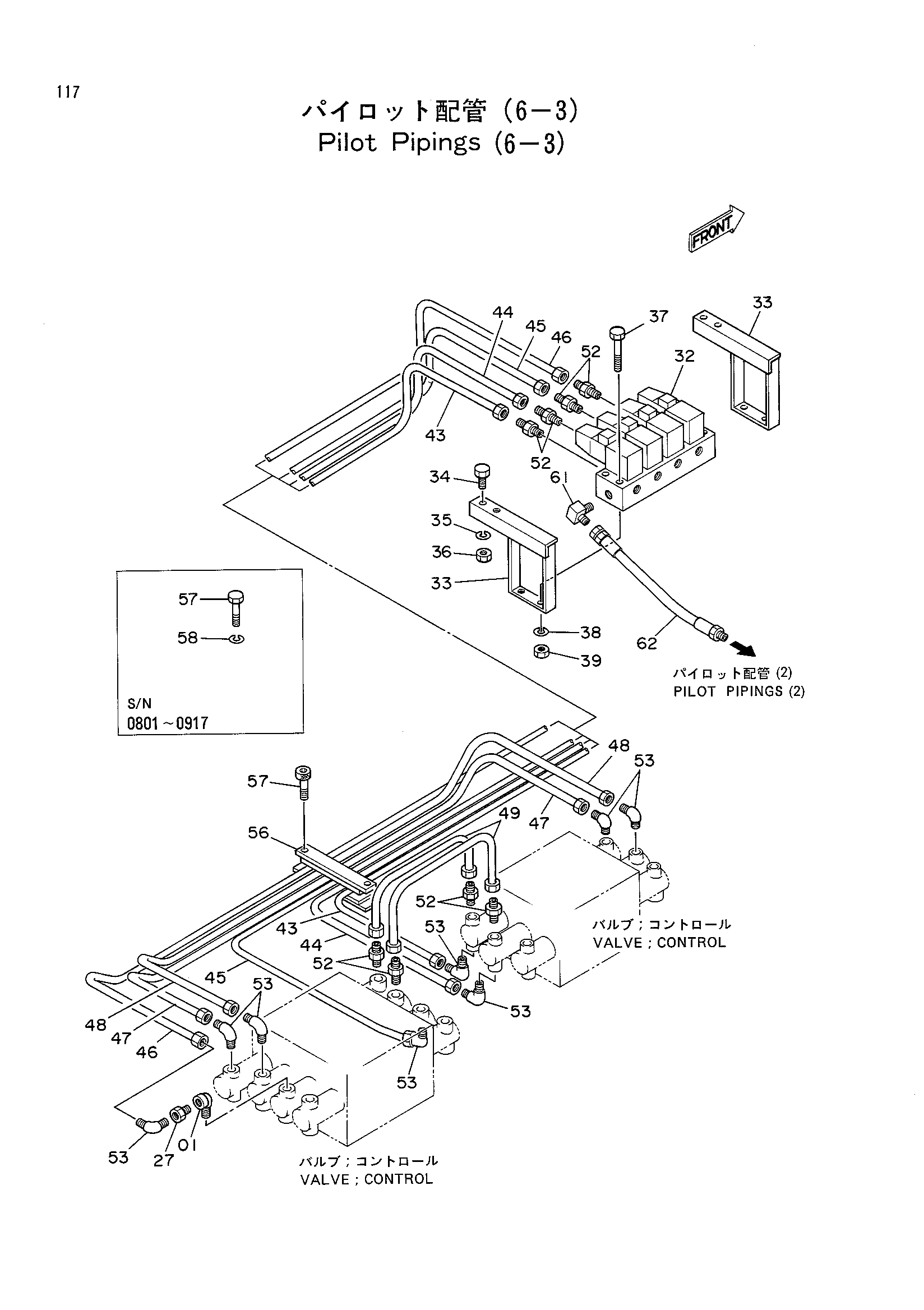

Заводская схема «Пилотный трубопроводы (6-3)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-0630 | Угловой штуцер | 1 |
| 27 | 4015427 | Адаптер | 1 |
| 32 | 4155362 | Клапан SOL. | 1 |
| 33 | 9719855 | Кронштейн | 2 |
| 34 | J901020 | Болт | 4 |
| 35 | A590910 | Пружинная шайба | 4 |
| 36 | J950010 | Гайка | 4 |
| 37 | J900870 | Болт | 4 |
| 38 | A590908 | Пружинная шайба | 4 |
| 39 | M500807 | Гайка | 4 |
| 43 | 3028968 | Трубка | 1 |
| 44 | 3028969 | Трубка | 1 |
| 45 | 3028970 | Трубка | 1 |
| 46 | 3028971 | Трубка | 1 |
| 47 | 3028972 | Трубка | 1 |
| 48 | 3028973 | Трубка | 1 |
| 49 | 4156284 | Трубка | 2 |
| 52 | 4130170 | Штуцер трубки | 8 |
| 53 | 4130176 | Штуцер трубки | 8 |
| 56 | 4069831 | Хомут | 1 |
| 57 | J901040 замена: M341040 | Болт | 2 |
| 57 | M341040 | Болт с внутренним шестигранником | 2 |
| 57 | M341036 | Болт с внутренним шестигранником | 2 |
| 58 | A590910 | Пружинная шайба | 2 |
| 61 | 94-1402 | Угловой штуцер | 1 |
| 62 | 4141971 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
