Гусеничная рама — HITACHI KH125-3(D)

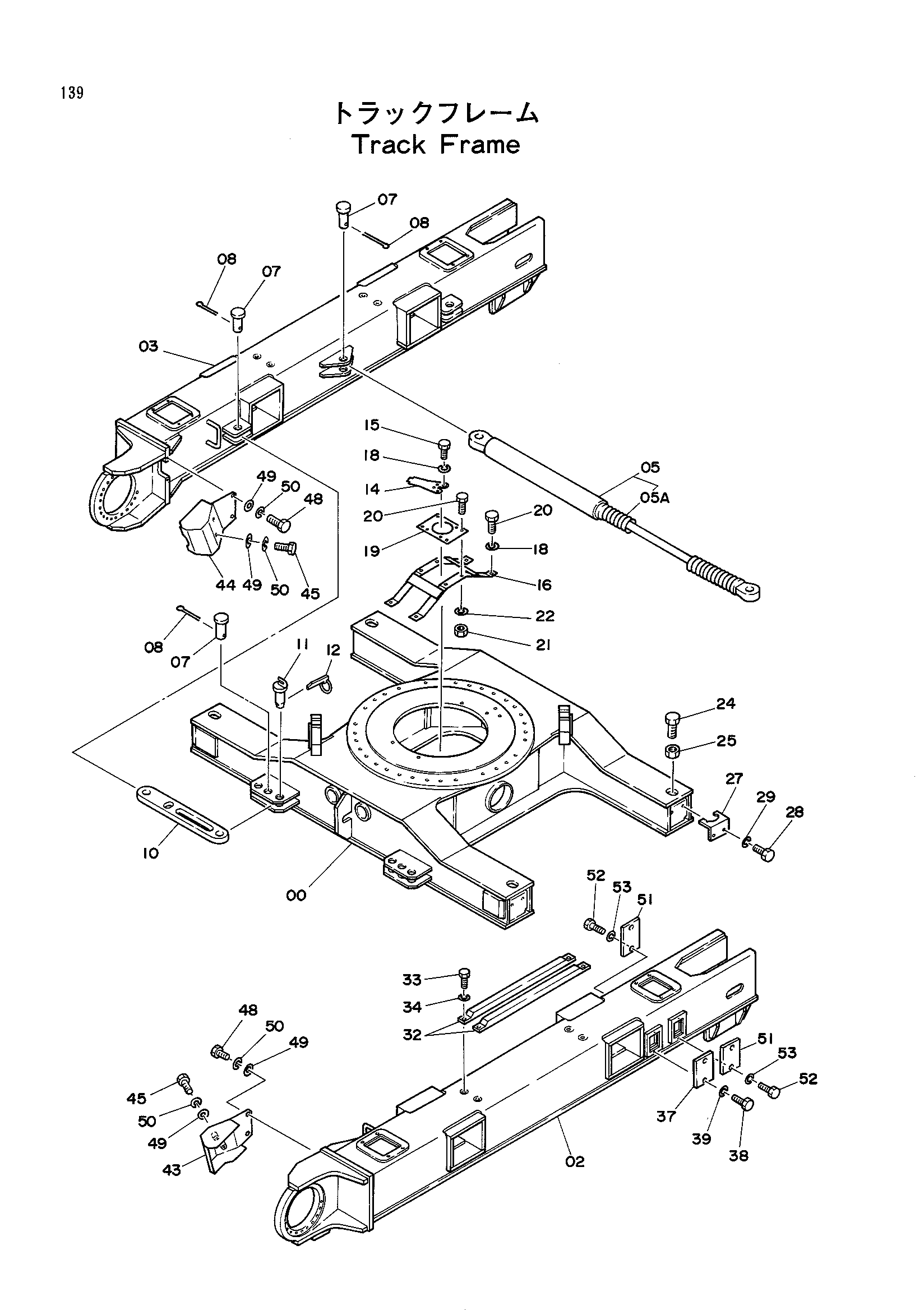

Заводская схема «Гусеничная рама» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6006720 | Гусеничная рама | 1 |
| 02 | 6006718 | Рама боковой (правый) | 1 |
| 03 | 6006719 | Рама боковой (левый) | 1 |
| 05 | 4161495 | Гидроцилиндр | 1 |
| 05A | 4175276 | Боот (с лента) | 1 |
| 07 | 4155792 | Палец | 10 |
| 08 | A766071 | Шплинт | 10 |
| 10 | 4162842 | Тяга | 4 |
| 11 | 9717320 | Палец | 4 |
| 12 | 947447 | Палец кольцо | 4 |
| 14 | 4148081 | Опора | 1 |
| 15 | J901225 | Болт | 4 |
| 16 | 8030279 | Кронштейн | 1 |
| 18 | A590912 | Пружинная шайба | 8 |
| 19 | 4153256 | Кронштейн | 1 |
| 20 | J901235 | Болт | 8 |
| 21 | J950012 | Гайка | 4 |
| 22 | A590912 | Пружинная шайба | 4 |
| 24 | 4064609 | Болт | 4 |
| 25 | 4004175 | Гайка | 4 |
| 27 | 4086494 | Стопорная пластина | 4 |
| 28 | J901235 | Болт | 8 |
| 29 | A590912 | Пружинная шайба | 8 |
| 32 | 4162843 | Направляющая | 4 |
| 33 | J901645 | Болт | 8 |
| 34 | A590916 | Пружинная шайба | 8 |
| 37 | 4154834 | Крышка | 2 |
| 38 | J901020 | Болт | 4 |
| 39 | A590910 | Пружинная шайба | 4 |
| 43 | 7014731 | Крышка (правый) | 1 |
| 44 | 7014730 | Крышка (левый) | 1 |
| 45 | J901240 | Болт | 4 |
| 48 | J901225 | Болт | 8 |
| 49 | A590112 | Шайба | 8 |
| 50 | A590912 | Пружинная шайба | 8 |
| 51 | 4185687 | Крышка | 4 |
| 52 | J901020 | Болт | 8 |
| 53 | A590910 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
