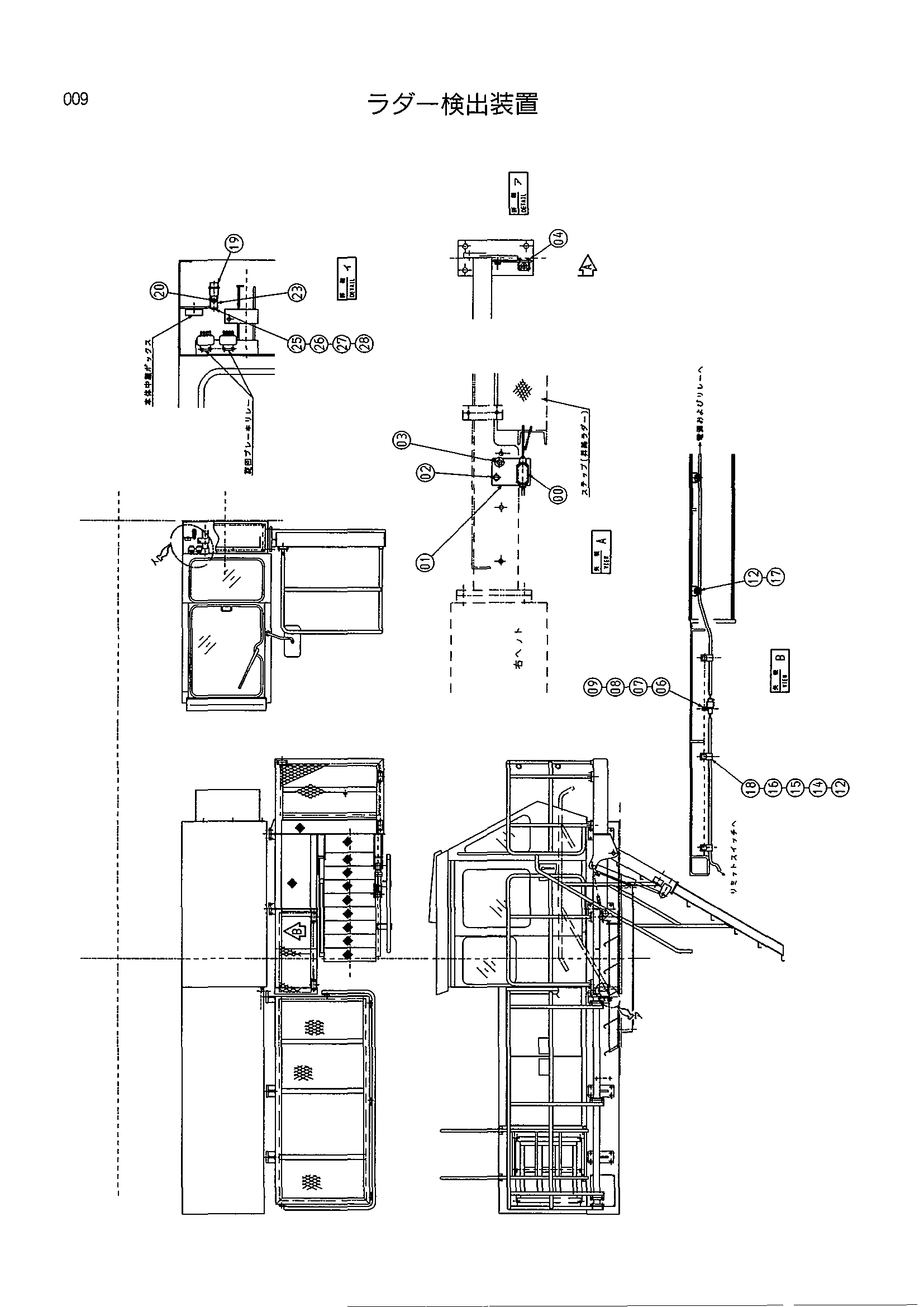

Схема 009 — HITACHI KH125-3(D)
Заводская схема «Схема 009» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4357006 | Выключатель концевой | 1 |
| 01 | 4362614 | Сиденье | 1 |
| 02 | J021025 | Болт с шайбой | 1 |
| 03 | J031025 | Болт с шайбой | 1 |
| 04 | J010616 | Болт с шайбой | 4 |
| 06 | 4252767 | Кронштейн | 1 |
| 07 | M430613 | Винт | 1 |
| 08 | A590906 | Пружинная шайба | 1 |
| 09 | A590106 | Плоская шайба | 1 |
| 12 | 4190276 | Зажим | 5 |
| 14 | A590910 | Пружинная шайба | 3 |
| 15 | A590110 | Плоская шайба | 3 |
| 16 | J950010 | Гайка | 3 |
| 17 | J021020 | Болт с шайбой | 2 |
| 18 | J901025 | Болт | 3 |
| 19 | 4251588 | Реле | 1 |
| 20 | J460616 | Винт с шайбой | 1 |
| 22 | 3076300 | Проводка | 1 |
| 23 | 4372440 | Кронштейн | 1 |
| 25 | J900610 | Болт | 1 |
| 26 | A590906 | Пружинная шайба | 1 |
| 27 | A590106 | Плоская шайба | 1 |
| 28 | M500605 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
