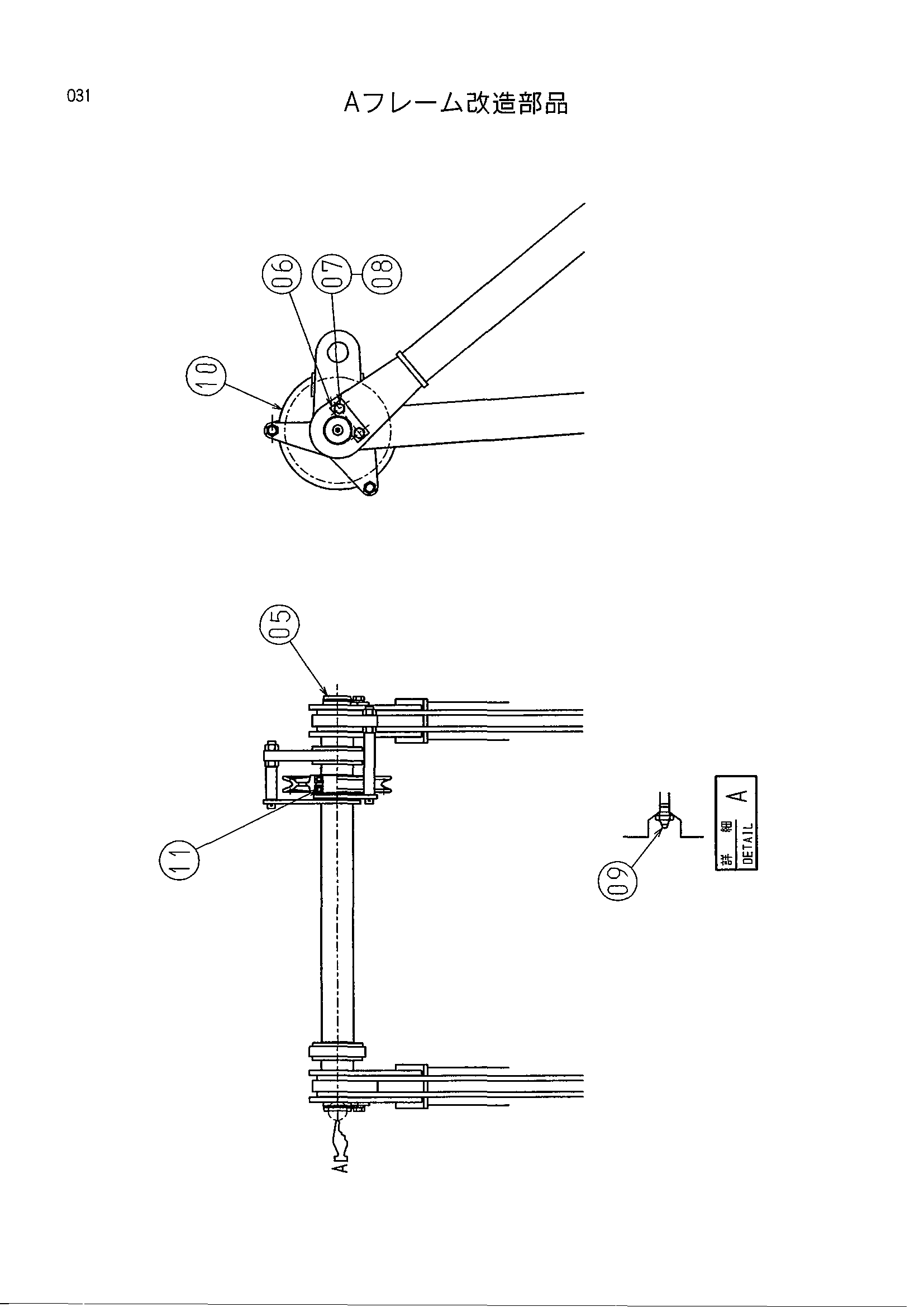

Схема 031 — HITACHI KH125-3(D)
Заводская схема «Схема 031» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 3075983 | Мост | 1 |
| 06 | X4248 | Стопорная пластина | 2 |
| 07 | J932030 | Болт | 4 |
| 08 | A590920 | Пружинная шайба | 4 |
| 09 | J75482 | Пресс-маслёнка | 2 |
| 10 | 3074394 | Канатный блок | 1 |
| 11 | 4162983 | Шариковый подшипник | 2 |
| 12 | 499801 | Втулка | 2 |
| 13 | 499802 | Палец | 2 |
| 14 | A762020 | Шплинт | 4 |
| 15 | A590912 | Пружинная шайба | 2 |
| 16 | J901245 | Болт | 2 |
| 17 | 4155315 | Мост | 1 |
| 18 | 969282 | Шариковый подшипник | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
