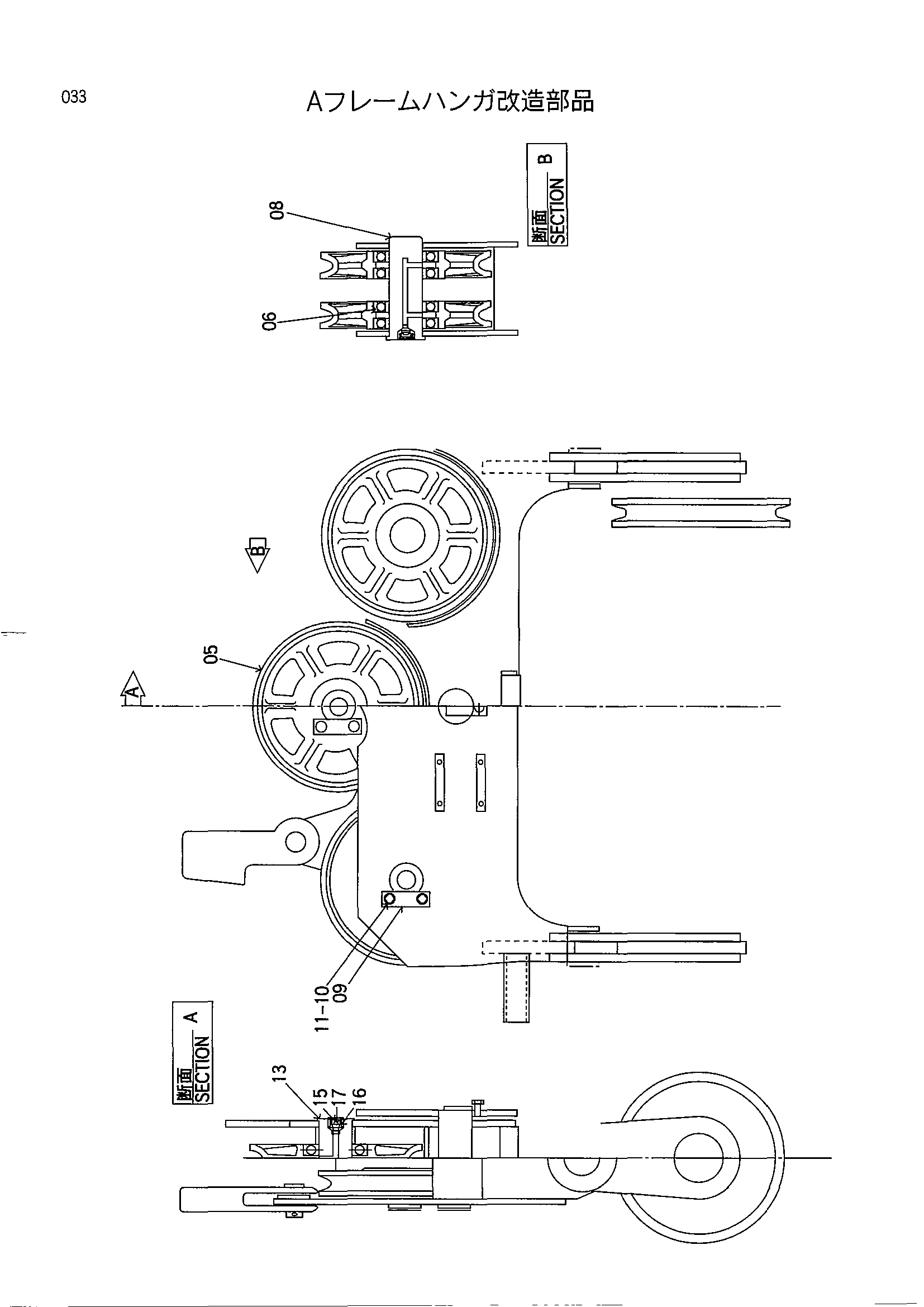

Схема 033 — HITACHI KH125-3(D)
Заводская схема «Схема 033» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 3074387 | Канатный блок | 5 |
| 06 | 4162971 | Шариковый подшипник | 10 |
| 08 | 4370356 | Палец | 2 |
| 09 | X4246 | Стопорная пластина | 3 |
| 10 | J901222 | Болт | 3 |
| 11 | A590912 | Пружинная шайба | 3 |
| 13 | 4176606 | Палец | 1 |
| 15 | J75481 | Пресс-маслёнка | 3 |
| 16 | 4130686 | Втулка | 3 |
| 17 | 4105912 | Колпачок | 3 |
| 19 | 948642 | Шариковый подшипник | 10 |
| 20 | 9701993 | Палец | 2 |
| 21 | 9700657 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
