Муфта (третий барабан) — HITACHI KH125-3(D)

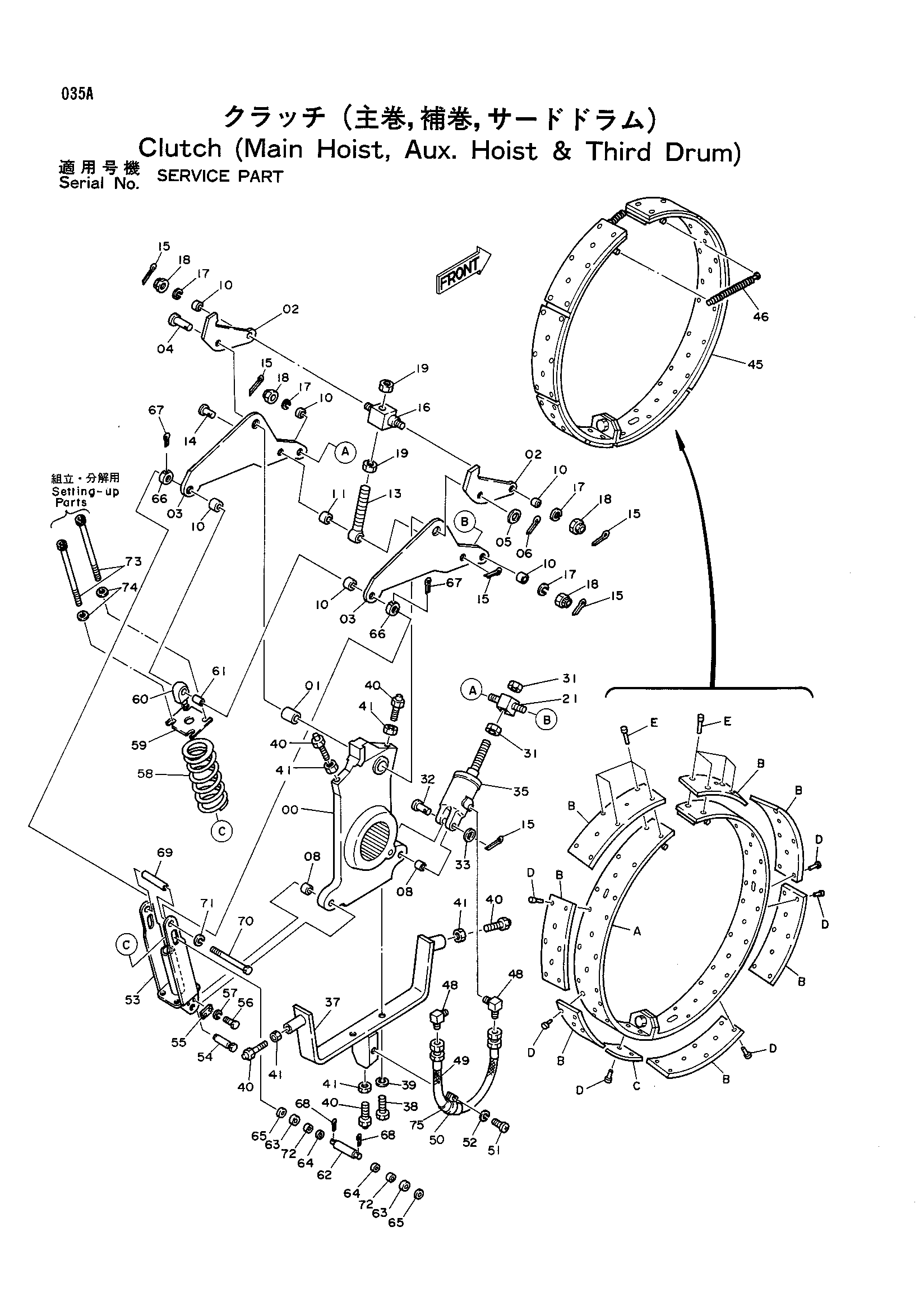

Заводская схема «Муфта (третий барабан)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2021186	Дривер муфта	1
01	4141532	Втулка	1
02	4234552	Рычаг	2
03	4174225	Рычаг	2
04	4141533	Палец	1
05	A590127	Шайба	1
06	A764040	Шплинт	1
08	4141529	Втулка	2
10	4174226	Втулка	6
11	4174227	Втулка	1
13	4174228	Болт проушина	1
14	4174301	Палец	1
15	A764028	Шплинт	6
16	4174229	Труннион	1
17	A590116	Шайба	4
18	M641619	Корончатая гайка	4
19	J951024	Гайка	2
21	4174791	Труннион	1
31	J951018	Гайка	2
32	4174609	Палец	1
33	A590118	Шайба	1
35	4190730	Гидроцилиндр. масляный	1
37	8040858	Направляющая лента	1
38	J901235	Болт	2
39	A590912	Пружинная шайба	2
40	4156705	Болт направляющая	5
41	J950012	Гайка	5
45	9080215 замена: 9093053	Лента муфта	1
45	9093053	Лента муфта	1
45A	6009236	Лента муфта	1
45B	4141525	Накладка	7
45B	4251769	Накладка	7
45C	4141526	Накладка	1
45D	944582	Заклёпка	47
45E	4067163	Заклёпка	10
46	4174302	Пружина	2
48	4118999	Угловой штуцер	2
49	4022459	Шланг	1
50	4190263	Зажим	1
51	J901016	Винт	1
52	A590910	Пружинная шайба	1
53	8041058	Кронштейн	1
54	4217447	Палец	1
55	4217448	Стопорная пластина	1
56	J900820 замена: J900818	Болт	2
56	J900818	Болт	2
57	A590908	Пружинная шайба	2
58	4217454	Пружина	1
59	9729588	Сиденье	1
60	4217449	Шток пусх	1
61	4198051	Втулка	1
62	4217450	Палец	1
63	4217451	Ролик	2
64	4193237	Проставка	2
65	4217453	Проставка	2
66	4217452	Проставка	2
67	A765050	Шплинт	2
68	A762020	Шплинт	2
69	4217455	Проставка	1
70	J901002	Болт	1
71	A590910	Пружинная шайба	1
72	4193426	Втулка	2
73	4217312	Болт с внутренним шестигранником	2
74	A590112	Плоская шайба	2
75	4023275	Защитный кожух	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
