Электрооборудование — HITACHI KH125-3(D)

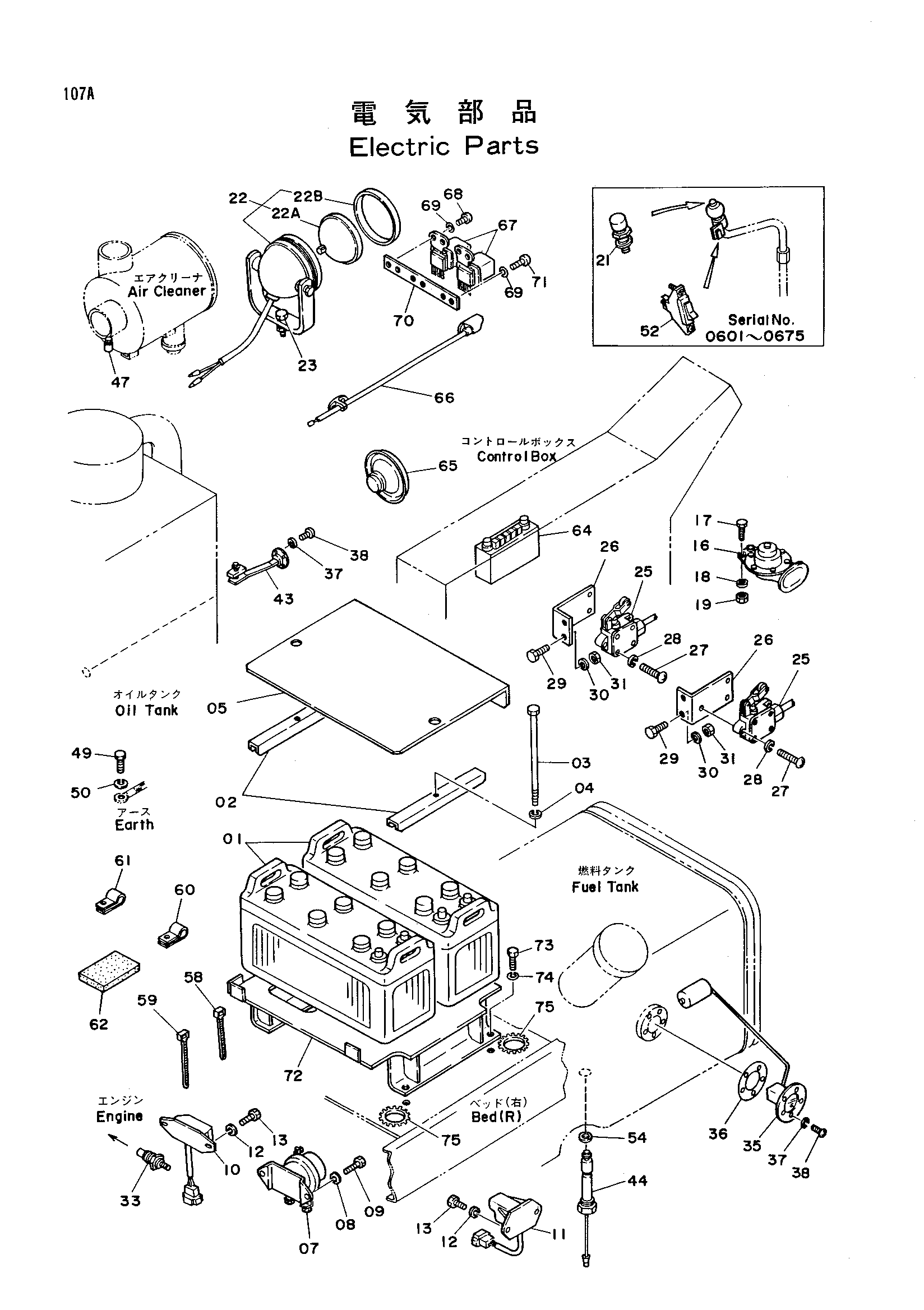

Заводская схема «Электрооборудование» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4041908	Аккумулятор	2
01	4156116	Аккумулятор	2
02	445214	Опора	2
02	4145156	Опора	2
03	4142072	Болт	2
04	A590910	Пружинная шайба	2
05	8029118	Крышка	1
05	9721830	Крышка	1
07	4034634	Реле аккумулятор	1
08	A590908	Пружинная шайба	2
09	J900814	Болт	2
10	4155460	Регулятор	1
11	4093547	Реле защитный	1
12	A590906	Пружинная шайба	4
13	J900616	Болт	4
16	4505524	Звуковой сигнал	1
17	J900825	Болт	2
18	A590908	Пружинная шайба	2
19	M500807	Гайка	2
21	487086	Выключатель пусхбут. (звуковой сигнал)	1
22	214771	Фонарь	2
22A	214770	Лампа	1
22B	4053982	Лента	1
23	J901425	Болт	1
25	4142272	Выключатель микро	2
26	4139955	Кронштейн	2
27	M430625	Винт	6
28	A590906	Пружинная шайба	6
29	J901025	Болт	4
30	A590910	Пружинная шайба	4
31	J950010	Гайка	4
33	4030594	Блок	1
35	4142271	Флоат (указатель топливный)	1
36	4504289	Манжета	1
37	A590905	Пружинная шайба	5
38	M430510	Винт	5
43	4129942	Выключатель уровень	1
44	4131643	Выключатель уровень	1
47	4201272	Индикатор (воздушный фильтр)	1
49	J901020	Болт	2
50	A590910	Пружинная шайба	2
52	4114360	Выключатель	1
54	A890322	Манжета	1
58	4055311	Зажим 140	20
59	4055312	Зажим 250	10
60	4000853	Зажим трубка 6	5
61	4000855	Зажим трубка 10	6
62	929037	Пластина	11
64	4043976	Радио	1
65	4121152	Динамик	1
66	4159984	Антенна	1
67	4149142	Реле (поворот тормоз)	2
68	M430508	Винт	4
69	A590905	Пружинная шайба	6
70	4195781	Кронштейн	1
71	M430513	Винт	2
72	8039111	Кронштейн	1
73	J901235	Болт	4
74	A590912	Пружинная шайба	4
75	4158635	Защитный кожух	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
