Барабан вал (дополнительный. подъёмный механизм) — HITACHI KH125-3(D)

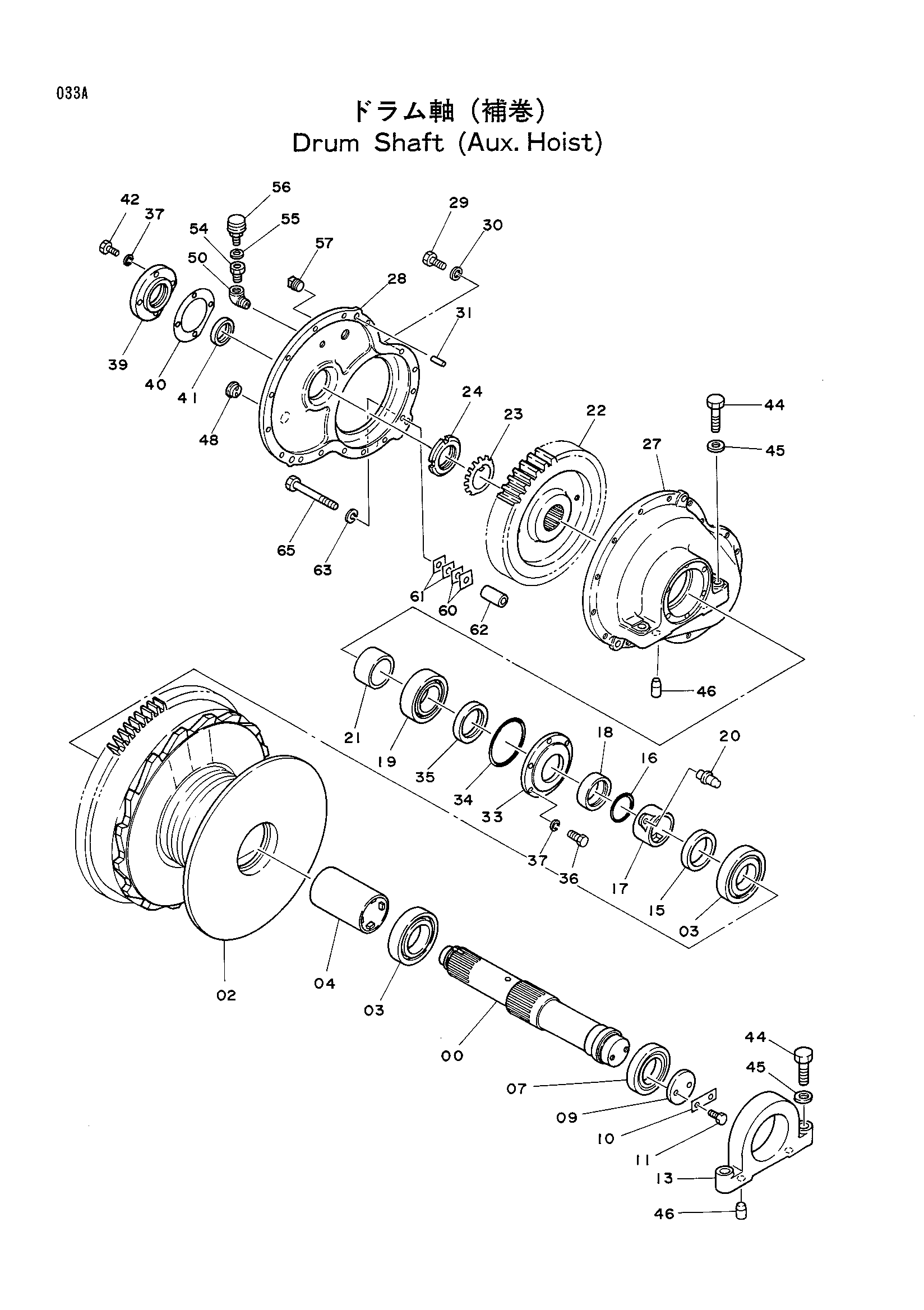

Заводская схема «Барабан вал (дополнительный. подъёмный механизм)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	2016482	Вал	1
00	2019291	Вал <22MM лебёдка>	1
02	1006623	Барабан	1
02	1008040	Барабан <22MM лебёдка>	1
03	4023691	Шариковый подшипник	2
04	9716580	Проставка	1
04	9720256	Проставка <22MM лебёдка>	1
07	4042733	Шариковый подшипник	1
09	X4811	Фиксатор	1
10	X4844	Стопорная шайба	1
11	J901230	Болт	2
13	3024717	Подшипник	1
15	4136399	Проставка	1
16	A810110	Уплотнительное кольцо	1
17	8025960	Проставка	1
18	4141856	Проставка	1
19	4510122	Подшипник. спх.рол.	1
20	4092688	Стопорный палец	1
21	4136437	Проставка	1
22	3030018	Шестерня	1
22	3032333	Шестерня <22MM лебёдка>	1
23	454962	Шайба подшипник.	1
24	454945	Гайка подшипник.	1
27	1008231	Корпус шестерня	1
28	1008232	Крышка	1
29	J931650	Болт	10
30	A590916	Пружинная шайба	10
31	4162766	Установочный штифт	2
33	3025843	Фиксатор	1
34	A810190	Уплотнительное кольцо	1
35	984194	Масляное уплотнение	1
36	J901230	Болт	6
37	A590912	Пружинная шайба	10
39	4141855	Крышка	1
40	4141854	Манжета	1
41	923810	Масляное уплотнение	1
42	J901225	Болт	4
44	M923011	Болт	4
45	4114408	Шайба	4
46	4122547	Установочный штифт	4
48	971380	Указатель уровня	1
50	94-0633	Угловой штуцер	1
54	4096990	Адаптер	1
55	D912218	Шайба	1
56	989058	Сапун	1
57	94-2028	Пробка	1
60	4162764	Регулировочная шайба 0.1	2
61	4162765	Регулировочная шайба 0.3	2
62	4162763	Проставка	1
63	A590920	Пружинная шайба	1
65	J932011	Болт	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
