Каталог запчастей HITACHI
Драглине ковш 1.2 (масаго маке) — HITACHI KH125-3(D)

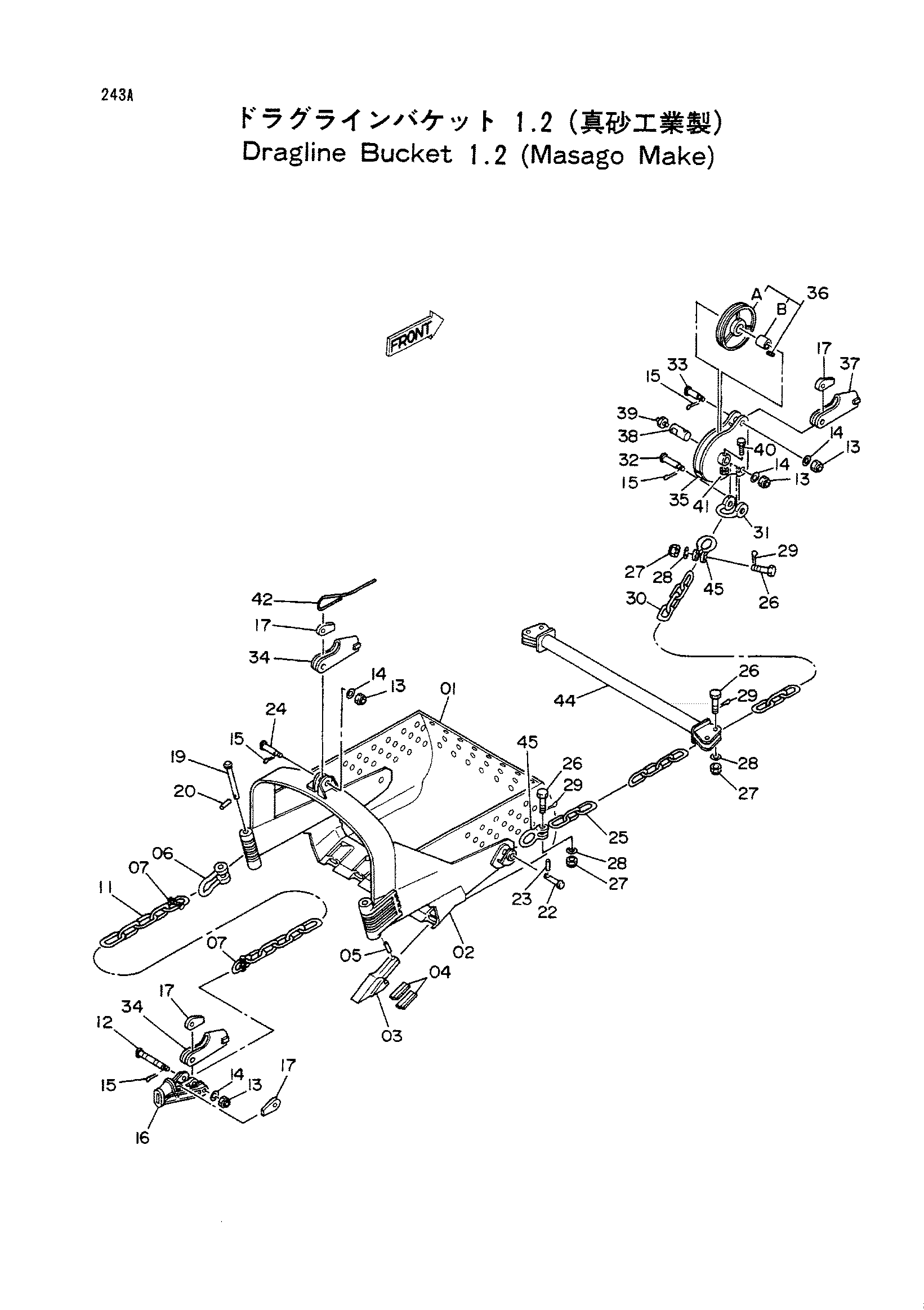

Заводская схема «Драглине ковш 1.2 (масаго маке)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4255897 | Ковш драглине | 1 | |
| 01 | 4258041 | Корпус | 1 |
| 02 | 4162168 | LIP | 1 |
| 03 | 4162169 | Зуб | 5 |
| 04 | 4078647 | Регулировочная шайба | 10 |
| 05 | J401601 | Установочный штифт | 5 |
| 06 | 4078648 | Серьга | 2 |
| 07 | 4258042 | Муфта | 4 |
| 11 | 4258043 | Цепь драг | 2 |
| 12 | 4078650 | Палец | 1 |
| 13 | J22011 | Корончатая гайка | 4 |
| 14 | A590130 | Плоская шайба | 4 |
| 15 | A766071 | Шплинт | 4 |
| 16 | 4078651 | Соединение | 1 |
| 17 | 4078652 | Ведге | 4 |
| 19 | 4258044 | Палец | 2 |
| 20 | J401001 | Установочный штифт | 2 |
| 22 | 4252910 | Палец | 2 |
| 23 | J401063 | Установочный штифт | 2 |
| 24 | 4258045 | Палец | 1 |
| 25 | 4258046 | Цепь разгрузка | 2 |
| 26 | 4162176 | Болт | 8 |
| 27 | M640022 | Корончатая гайка | 8 |
| 28 | A590122 | Плоская шайба | 16 |
| 29 | A765050 | Шплинт | 8 |
| 30 | 4252912 | Цепь разгрузка | 2 |
| 31 | 4078660 | Серьга | 1 |
| 32 | 4258047 | Палец | 1 |
| 33 | 4078662 | Палец | 1 |
| 34 | 4258048 | Разъём канат | 1 |
| 35 | 4162179 | Подвес канатный блок | 1 |
| 36 | 4252913 | Канатный блок в сборе | 1 |
| 36A | 4252914 | Канатный блок | 1 |
| 36B | 4162181 | Втулка | 1 |
| 37 | 4258049 | Разъём канат | 1 |
| 38 | 4162182 | Мост | 1 |
| 39 | J75481 | Пресс-маслёнка | 1 |
| 40 | M211600 | Болт | 1 |
| 41 | M660016 | U-образная гайка | 1 |
| 42 | 4258050 | Канат провод | 1 |
| 44 | 4162183 | Спреадер | 1 |
| 45 | 4162184 | Соединение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
