Основной тормоз рычаг — HITACHI KH125-3(D)

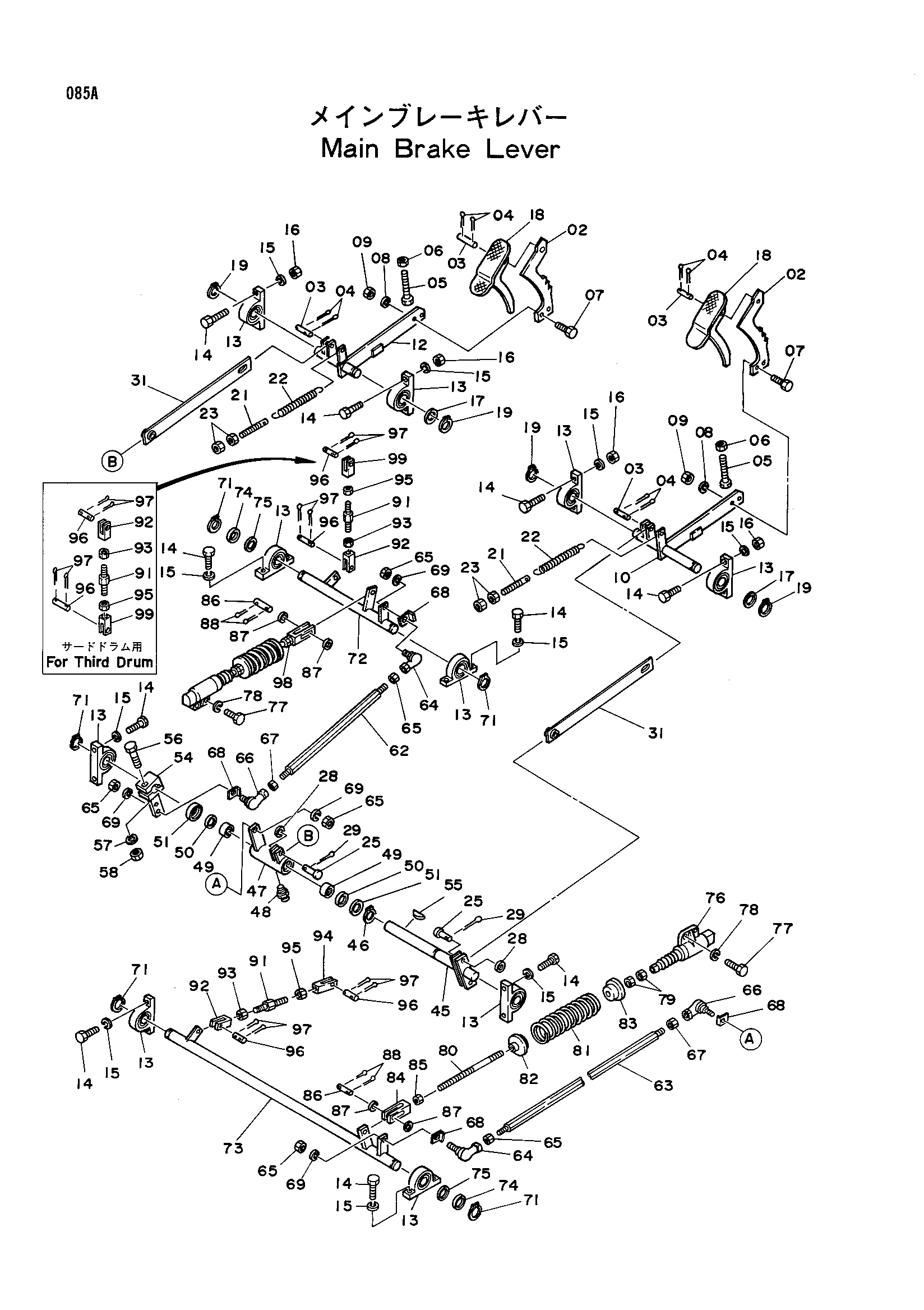

Заводская схема «Основной тормоз рычаг» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4155723	Педаль	2
03	A751444	Палец	4
04	A764020	Шплинт	8
05	M261050	Болт	2
06	J950010	Гайка	2
07	J901435	Болт	4
08	A590914	Пружинная шайба	4
09	J950014	Гайка	4
10	8030874	Рычаг (правый)	1
12	8028708	Рычаг (левый)	1
13	942014	Блок	10
14	J901245	Болт	20
15	A590912	Пружинная шайба	20
16	J950012	Гайка	12
17	441273	Регулировочная шайба 2.3	4
18	8030875	Накладка	2
19	929231	Кольцо	4
21	4140813	Шток	2
22	41564	Пружина растяжения	2
23	M581008	Гайка	4
25	4156607	Палец	2
28	A590112	Шайба	2
29	A764020	Шплинт	8
31	9720772	Шток	2
45	9719780	Мост	1
46	929231	Кольцо	2
47	8028712	Рычаг	1
48	J75481	Штуцер	1
49	944503	Игольчатый подшипник	2
50	47469	Уплотнение	2
51	445076	Крышка	2
54	9717029	Рычаг	1
55	41504	Шпонка воодруфф	1
56	J901065	Болт	1
57	A590910	Пружинная шайба	1
58	J950010	Гайка	1
62	4142249	Шток	1
63	4172681	Шток	1
64	4154626	Шарнир	2
65	M581411	Гайка	6
66	4154627	Шарнир	2
67	M580014	Гайка (левый)	2
68	4020443	Стопорная шайба	4
69	A590914	Пружинная шайба	4
71	929231	Кольцо	4
72	8032434	Мост	1
73	8032435	Мост	1
74	458067	Проставка 4.0	3
75	418890	Регулировочная шайба 1.0	10
76	4124124	Гидроцилиндр. масляный	2
77	J901235	Болт	4
78	A590912	Пружинная шайба	4
79	M501411	Гайка	6
80	4146925	Шток	2
81	4079631	Пружина	2
82	4091729	Сиденье	2
83	4091726	Сиденье	2
84	4142244	Концевой вилка	2
85	M581411	Гайка	1
86	4001826	Палец	2
87	A590114	Шайба	4
88	A763020	Шплинт	4
91	4142248	Шток	2
92	4137316	Концевой вилка (правый)	2
93	M581411	Гайка	2
94	4137328	Концевой вилка (левый)	1
95	M580014	Гайка (левый)	2
96	A751444	Палец	4
97	A764020	Шплинт	8
98	M581411	Гайка	1
99	4137328	Концевой вилка (левый)	1
99	4173650	Концевой вилка (левый)	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
