Топливный насос детали — HITACHI KH125-3(D)

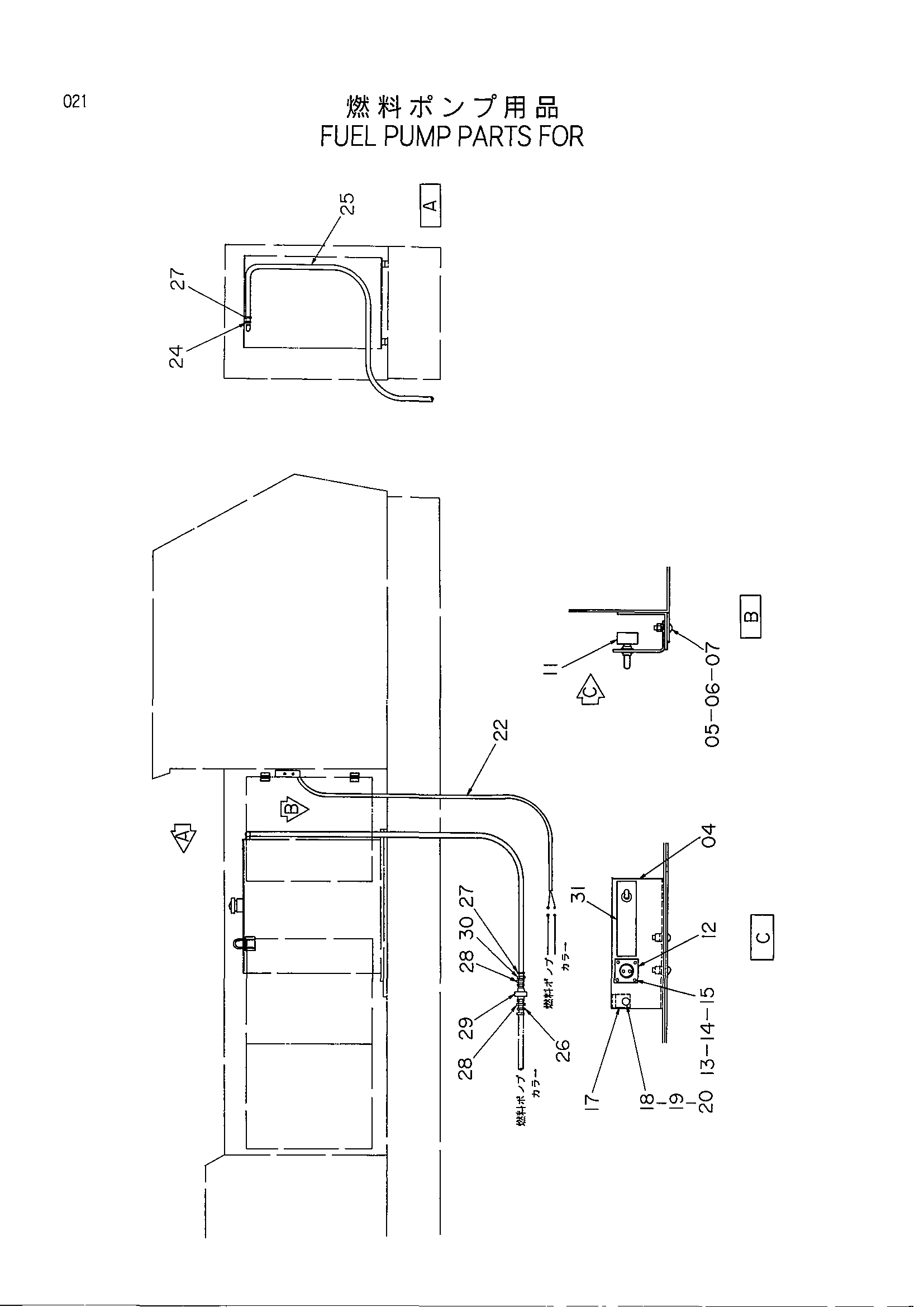

Заводская схема «Топливный насос детали» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4171278 | Насос | 1 |
| 04 | 4191869 | Кронштейн | 1 |
| 05 | J660520 | Винт | 2 |
| 06 | M500504 | Гайка | 2 |
| 07 | A590905 | Пружинная шайба | 2 |
| 11 | 4191871 | Выключатель | 1 |
| 12 | 4191872 | Разъём | 1 |
| 13 | M430316 | Винт | 4 |
| 14 | M500303 | Гайка | 4 |
| 15 | A590903 | Пружинная шайба | 4 |
| 17 | 4000853 | Зажим трубка | 1 |
| 18 | M430613 | Винт | 1 |
| 19 | M500605 | Гайка | 1 |
| 20 | A590906 | Пружинная шайба | 1 |
| 22 | 4191873 | Жгут проводов | 1 |
| 24 | 4004589 | Соединение | 1 |
| 25 | 4189397 | Топливный шланг | 1 |
| 26 | 4171277 | Соединение | 1 |
| 27 | 499948 | Хомут шланга | 2 |
| 28 | 94-1603 | Переходник | 2 |
| 29 | 4242551 | Самоуплотняющееся соединение | 1 |
| 30 | 4004589 | Соединение | 1 |
| 31 | 4191874 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
