Пилотный трубопроводы(третий барабан) — HITACHI KH125-3(D)

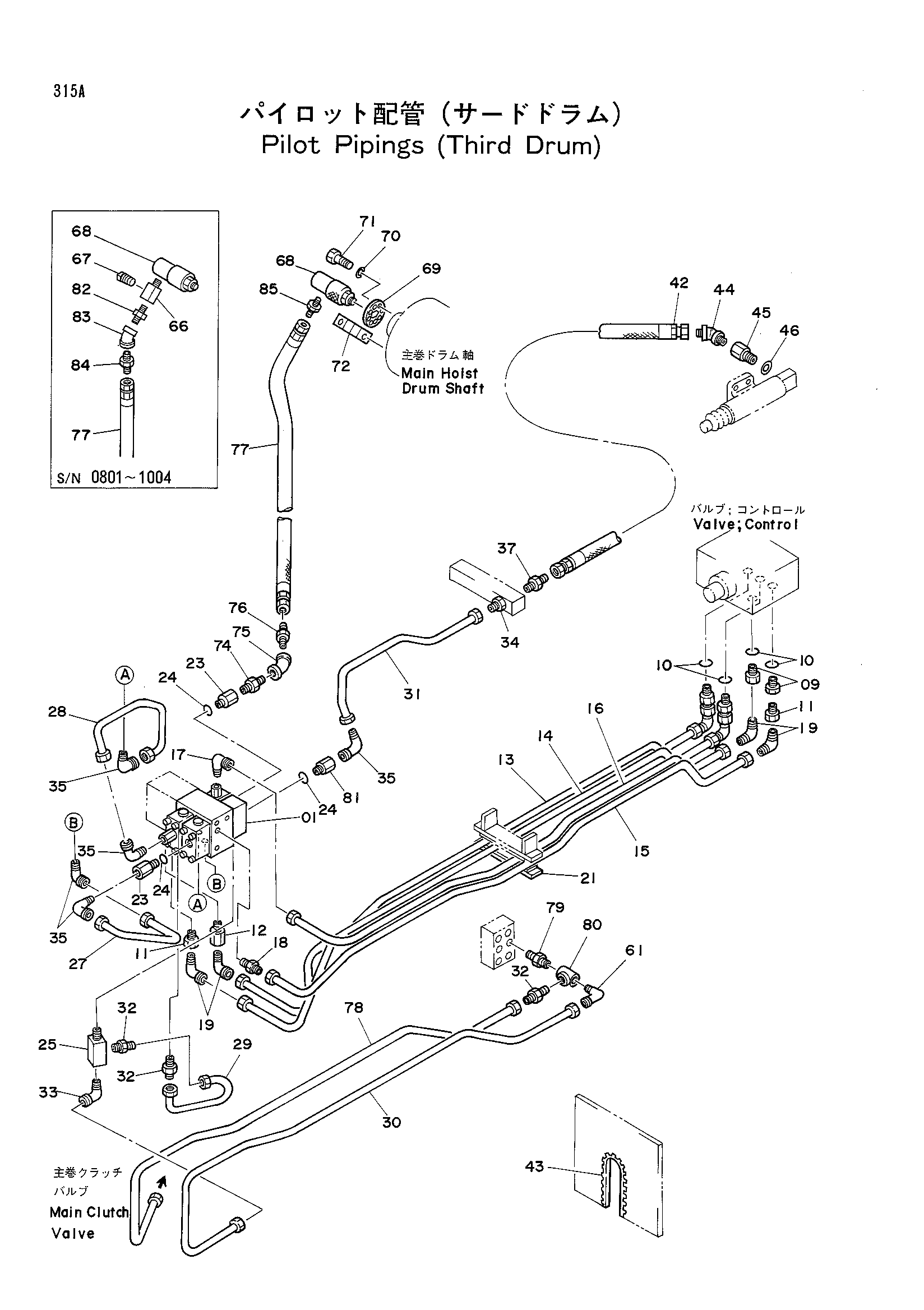

Заводская схема «Пилотный трубопроводы(третий барабан)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4157361 | Пилотный клапан | 1 |
| 09 | 4040181 | Втулка | 2 |
| 10 | U10778U | Уплотнительное кольцо | 4 |
| 11 | 4156947 | Адаптер | 2 |
| 12 | 4162472 | Адаптер | 1 |
| 13 | 3030046 | Трубка | 1 |
| 14 | 3030045 | Трубка | 1 |
| 15 | 3030044 | Трубка | 1 |
| 16 | 3030049 | Трубка | 1 |
| 17 | 4130176 | Штуцер трубки | 1 |
| 18 | 4130171 | Штуцер трубки | 1 |
| 19 | 4130177 | Штуцер трубки | 6 |
| 21 | 9720811 | Хомут | 1 |
| 23 | 4156946 | Адаптер | 3 |
| 24 | 4509180 | Уплотнительное кольцо | 4 |
| 25 | 4156949 | Тройник | 1 |
| 27 | 4162473 | Трубка | 1 |
| 28 | 4162475 | Трубка | 1 |
| 29 | 4162474 | Трубка | 1 |
| 30 | 3031435 | Трубка | 1 |
| 31 | 3030048 | Трубка | 1 |
| 32 | 4130170 | Штуцер трубки | 3 |
| 33 | 4130176 | Штуцер трубки | 1 |
| 34 | 4130171 | Штуцер трубки | 1 |
| 35 | 4130177 | Штуцер трубки | 5 |
| 37 | 94-1302 | Адаптер | 1 |
| 42 | 4116049 | Шланг | 1 |
| 43 | 4163356 | Защитный кожух | 1 |
| 44 | 94-1502 | Угловой штуцер | 1 |
| 45 | 4000585 | Адаптер | 1 |
| 46 | 499107 | Прокладка | 1 |
| 61 | 4130176 | Штуцер трубки | 1 |
| 66 | 4080072 | Тройник | 1 |
| 67 | 94-2023 | Пробка | 1 |
| 68 | 4167389 | Уплотнение ротор | 1 |
| 68 | 4024286 | Соединение | 1 |
| 69 | 4175079 | Стопорная пластина | 1 |
| 69 | 4142263 | Стопорная пластина | 1 |
| 70 | A590906 | Пружинная шайба | 1 |
| 71 | 4174540 | Болт | 1 |
| 71 | J900610 | Болт | 1 |
| 72 | 9717611 | Опора | 1 |
| 74 | 94-1702 | Адаптер | 1 |
| 75 | 94-0601 | Угловой штуцер | 1 |
| 76 | 4115046 | Адаптер | 1 |
| 77 | 4166392 замена: 4285170 | Шланг | 1 |
| 77 | 4166392 замена: 94-1301 | Шланг | 1 |
| 77 | 4285170 | Шланг | 1 |
| 78 | 3031434 | Трубка | 1 |
| 79 | 94?1701 | Адаптер | 1 |
| 80 | 94?0660 | Тройник | 1 |
| 81 | 4172389 | Адаптер | 1 |
| 82 | 94-1702 | Адаптер | 1 |
| 83 | 94-0601 | Угловой штуцер | 1 |
| 84 | 4115046 | Адаптер | 1 |
| 85 | 94-1301 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
