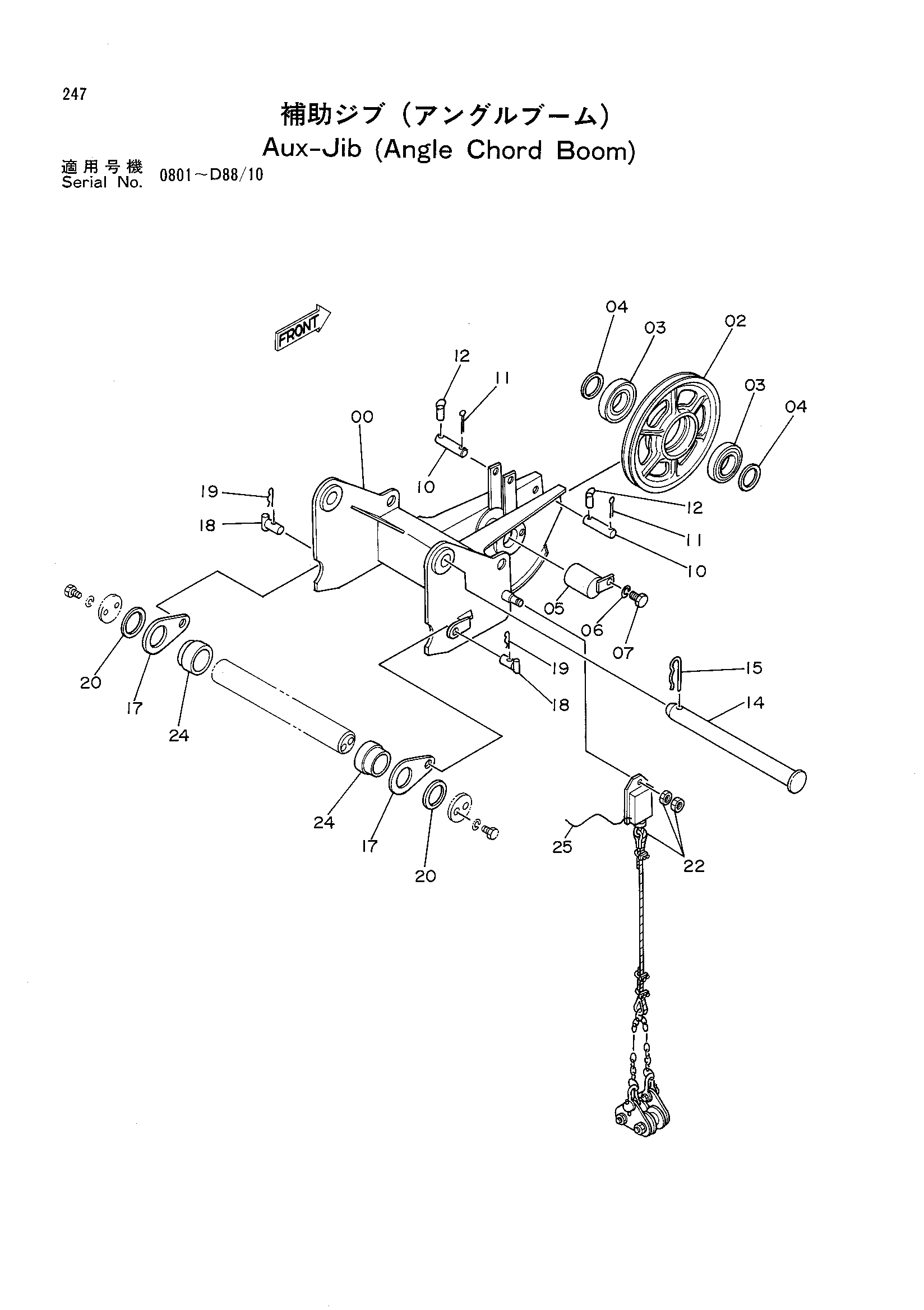

Дополнительный. гусёк стрелы (угол кхорд стрела) — HITACHI KH125-3(D)
Заводская схема «Дополнительный. гусёк стрелы (угол кхорд стрела)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9084311 | Дополнительный. гусёк стрелы | 1 | |
| 00 | 6009706 | Кронштейн канатный блок | 1 |
| 02 | 3020683 | Канатный блок | 1 |
| 03 | 971655 | Шариковый подшипник | 2 |
| 04 | 4071943 | Проставка | 2 |
| 05 | 9718153 | Палец | 1 |
| 06 | A590916 | Пружинная шайба | 1 |
| 07 | J901625 | Болт | 1 |
| 10 | 4120810 | Палец | 2 |
| 11 | A768045 | Шплинт | 2 |
| 12 | 4001834 | Палец кольцо | 2 |
| 14 | 4131848 | Палец | 1 |
| 15 | 4043750 | Палец | 1 |
| 17 | 4145909 | Тяга | 2 |
| 18 | 9715956 | Палец | 2 |
| 19 | 487041 | Стопорный палец | 2 |
| 20 | 4082396 | Проставка | 2 |
| 22 | 9050044 | Крюк ограничитель | 1 |
| 24 | 4232983 | Проставка | 2 |
| 25 | 4146347 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
