Верхний стрела — HITACHI KH125-3(D)

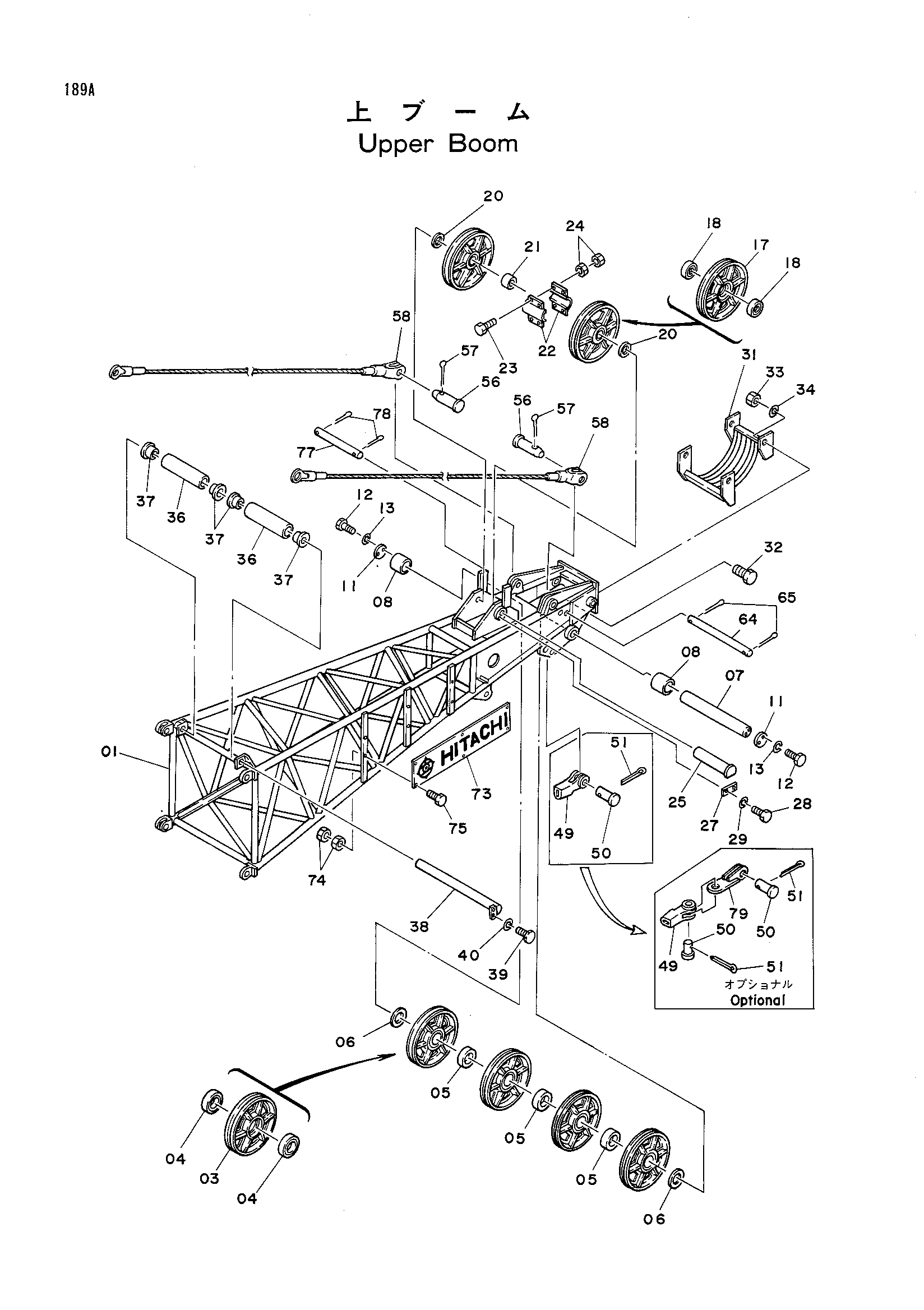

Заводская схема «Верхний стрела» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9083463	Стрела верхний в сборе	1
01	5001706	Стрела верхний	1
03	3020683	Канатный блок	4
04	971655	Шариковый подшипник	8
05	4143724	Проставка	3
06	4071943	Проставка	2
07	3021688	Мост	1
08	4132270	Проставка	2
11	431768	Фиксатор	2
12	J901635	Болт	4
13	A590916	Пружинная шайба	4
17	3020684	Канатный блок	2
18	4014636	Шариковый подшипник	4
20	4015297	Проставка	2
21	4086518	Проставка	1
22	9708921	Проставка разрезной	2
23	J901040	Болт	4
24	J950010	Гайка	8
25	4091885	Мост	1
27	X4246	Стопорная пластина	1
28	J901220	Болт	2
29	A590912	Пружинная шайба	2
31	7020395 замена: 7021755	Направляющая каната	1
31	7021755	Направляющая каната	1
32	J932040 замена: J932045	Болт	4
32	J932045	Болт	4
33	J951020	Гайка	4
34	A590920	Пружинная шайба	4
36	4142689	Ролик	2
37	4142688	Втулка	4
38	9717873	Мост	1
39	J900814	Болт	2
40	A590908	Пружинная шайба	2
49	3002037	Разъём канат	1
49	34217	Разъём канат	1
50	431983	Палец	1
50	4116567	Палец <22MM лебёдка>	2
51	A768071	Шплинт	1
51	A768071	Шплинт	2
56	431756	Палец	2
57	A761080	Шплинт	2
58	8023354	Канат подвесной	2
64	4174886	Палец	1
65	A768045	Шплинт	2
73	4235947	Информационная табличка	2
74	J950010	Гайка	24
75	J901025	Болт	12
77	4174936	Палец	1
78	A768050	Шплинт	2
79	8016611	Тяга <22MM лебёдка>	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
