Аккелератор рукоятка — HITACHI KH125-3(D)

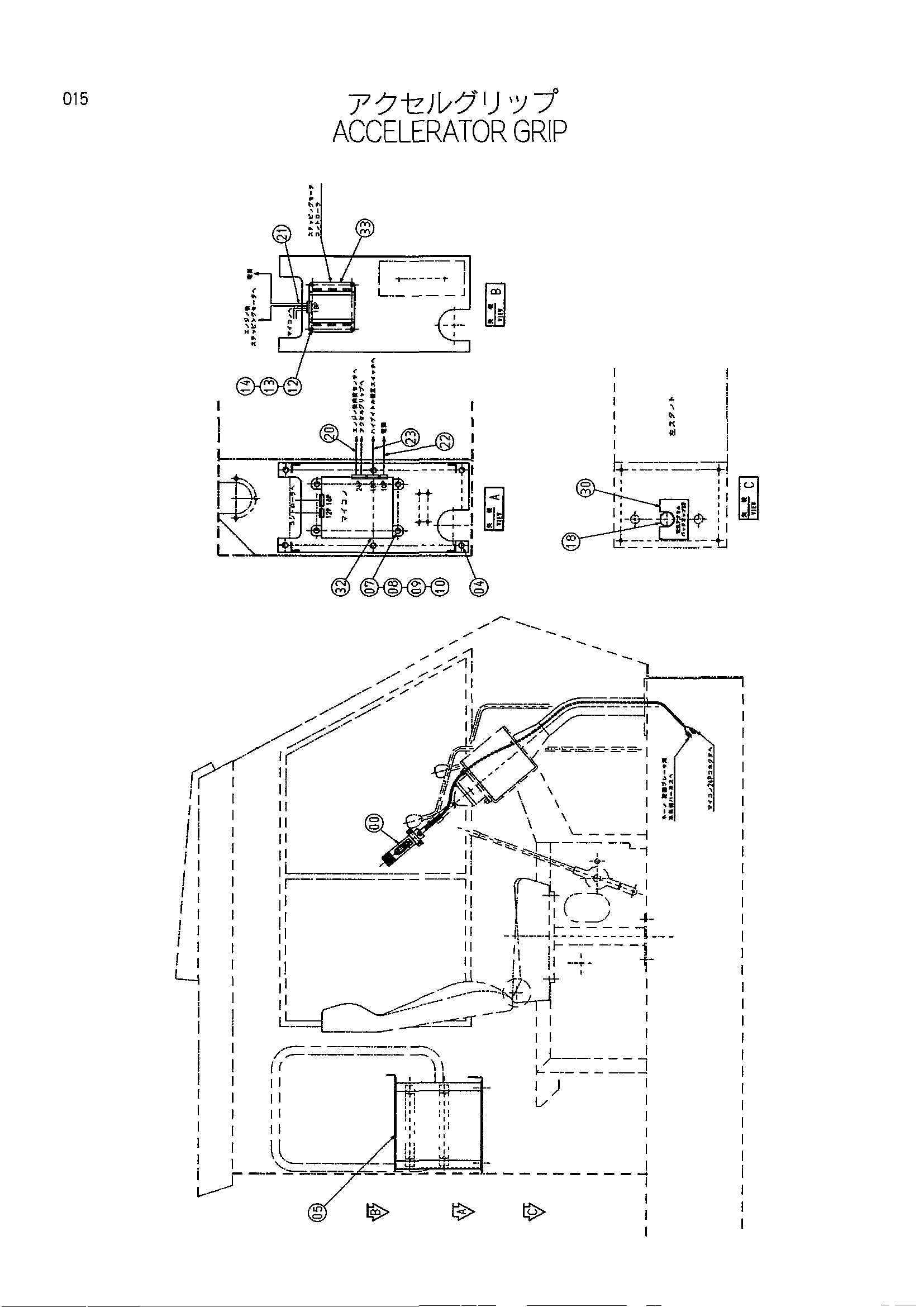

Заводская схема «Аккелератор рукоятка» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9151756 | Рычаг SW | 1 |
| 02 | 9152703 | Управление двигателем | 1 |
| 04 | J011020 | Болт с шайбой | 6 |
| 05 | 7030976 | Кронштейн | 1 |
| 07 | J901020 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 09 | J950010 | Гайка | 4 |
| 10 | A590110 | Плоская шайба | 4 |
| 12 | J900620 | Болт | 4 |
| 13 | A590906 | Пружинная шайба | 4 |
| 14 | M500605 | Гайка | 4 |
| 18 | 4322325 | Выключатель | 1 |
| 20 | 3071270 | Жгут проводов | 1 |
| 21 | 3075888 | Жгут проводов | 1 |
| 22 | 4343985 | Жгут проводов | 1 |
| 23 | 4344000 | Жгут проводов | 1 |
| 24 | 4363067 | Жгут проводов | 1 |
| 25 | 2039399 | Проводка | 1 |
| 27 | 4055311 | Ленточный зажим | 30 |
| 28 | 4055312 | Ленточный зажим | 20 |
| 30 | 4371775 | Информационная табличка | 1 |
| 32 | 9149852 | Контроллер | 1 |
| 33 | 9149854 | Контроллер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
