Канат направляющая <22M/M лебёдка> — HITACHI KH125-3(D)

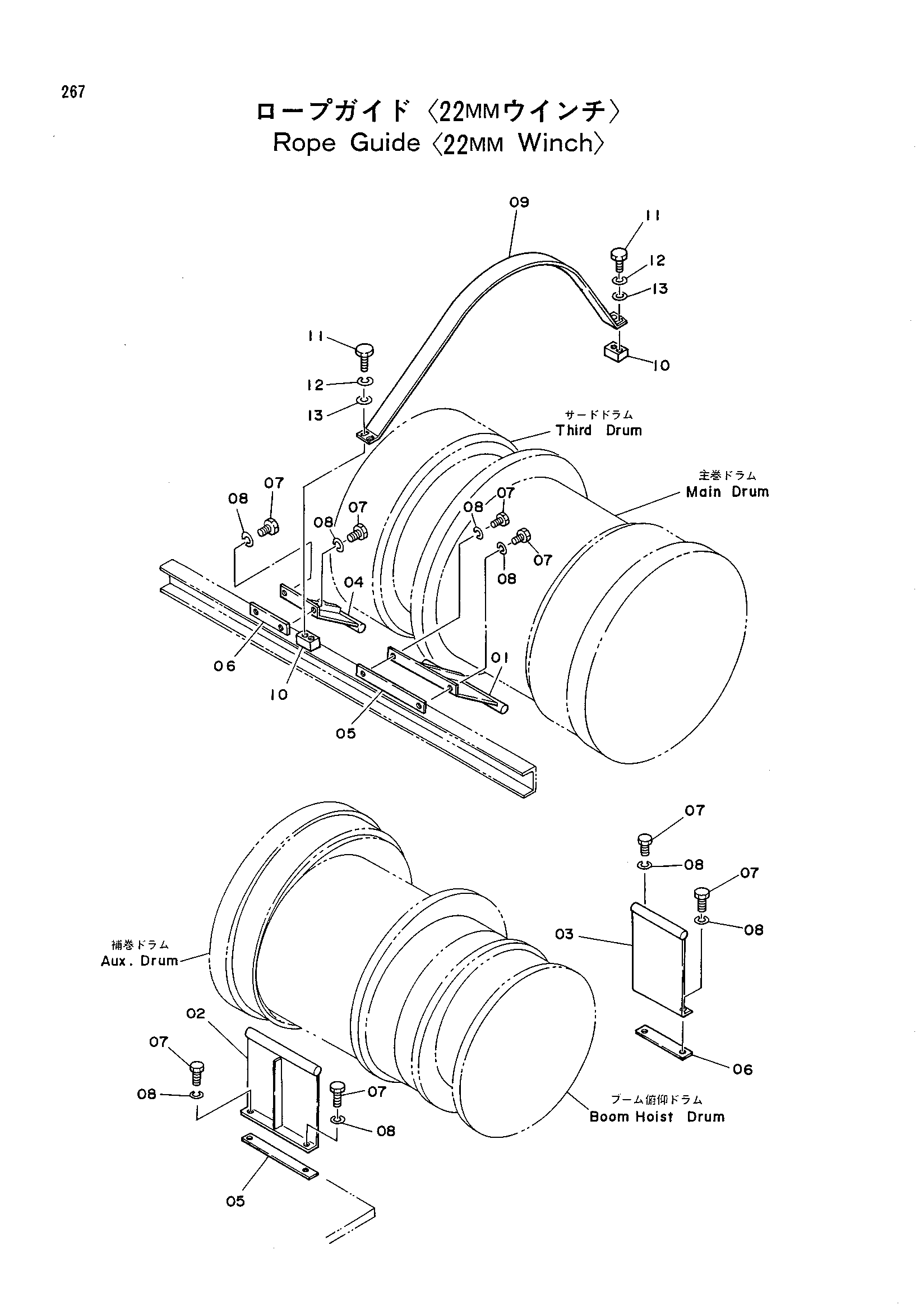

Заводская схема «Канат направляющая <22M/M лебёдка>» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9723360 | Кронштейн (A) | 1 |
| 02 | 9722104 | Кронштейн (B) | 1 |
| 03 | 9722105 | Кронштейн (C) | 1 |
| 04 | 9723361 | Кронштейн (D) | 1 |
| 05 | 4169858 | Седло винта | 2 |
| 06 | 4169859 | Седло винта | 2 |
| 07 | J901016 | Болт | 8 |
| 08 | A590910 | Пружинная шайба | 8 |
| 09 | 3031451 | Направляющая | 1 |
| 10 | 4169860 | Седло винта | 2 |
| 11 | J901025 | Болт | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
