Двигатель — HITACHI KH125-3(D)

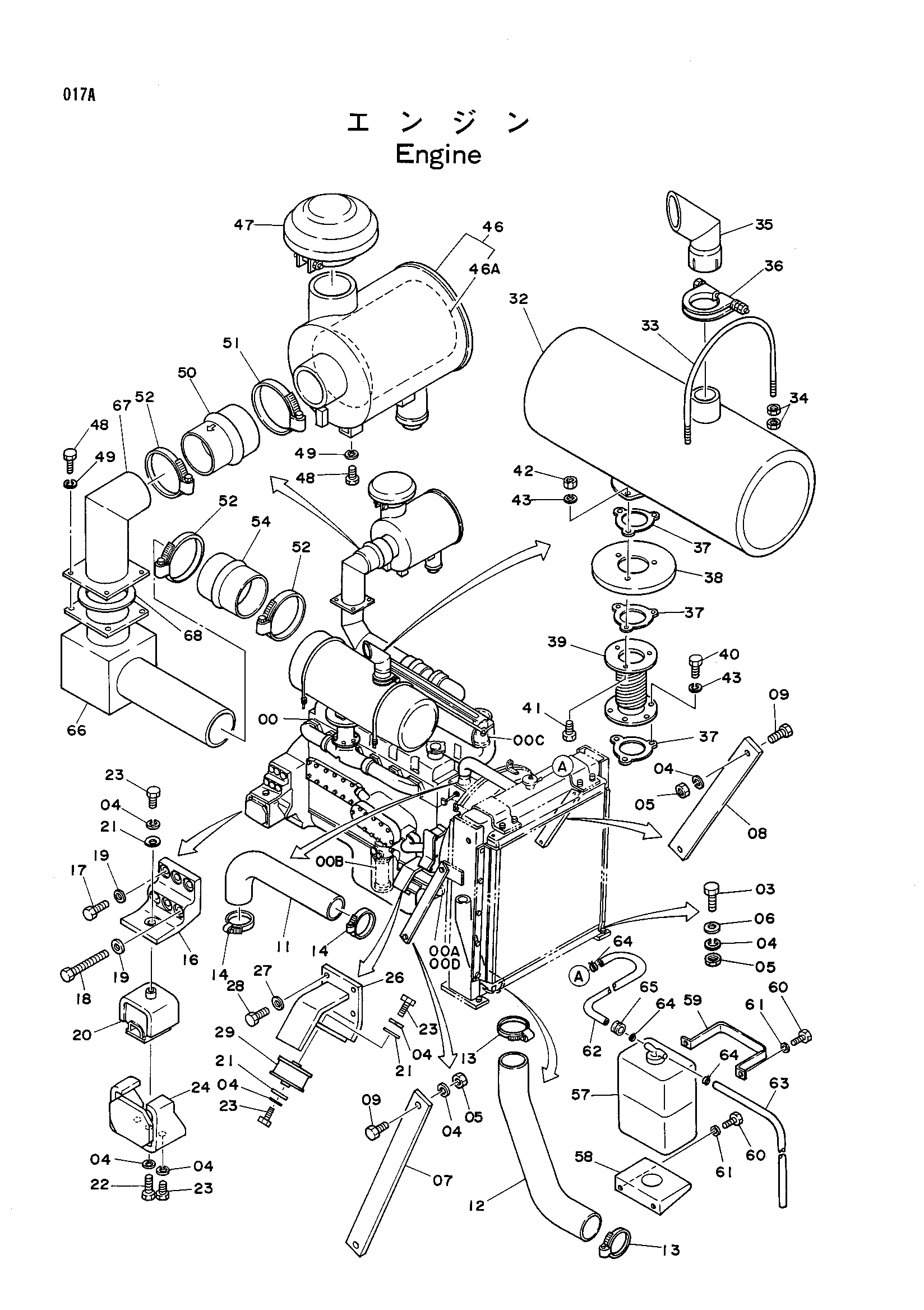

Заводская схема «Двигатель» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4140042	Двигатель	1
00A	4162471	Ремень вентилятор (1=2 детали)	1
00B	4143270	Элемент масляный	1
00C	4143271	Элемент топливный	1
00D	4145580	Ремень генератор	1
03	J901650	Болт	4
04	A590916	Пружинная шайба	24
05	J950016	Гайка	8
06	A590116	Шайба	4
07	4155504	Стойка	1
08	4155503	Стойка	1
09	J901640	Болт	4
11	3028805	Водяной шланг	1
12	3028806	Водяной шланг	1
13	4504491	Хомут шланга	2
14	4504199	Хомут шланга	2
16	3019035	Опора	2
17	M221445	Болт	6
18	M221480	Болт	6
19	4114404	Шайба	12
20	3013854	Резиновая прокладка	2
21	4087197	Шайба	6
22	M111650	Болт	2
23	M111630	Болт	10
24	8013629	Ограничитель	2
26	8026207	Кронштейн	2
27	4086891	Шайба	8
28	M221236	Болт	8
29	4147007	Резиновая прокладка	2
32	4155501	Глушитель	1
33	4138813	U-образный болт	2
34	J950010	Гайка	8
35	8028663	Трубка таил	1
36	4078982	Хомут	1
37	4106409	Прокладка	3
38	9719749	Крышка	1
39	8028662	Выпускная труба	1
40	4091727	Болт	3
41	J901035	Болт	3
42	M520010	Гайка	3
43	A590910	Пружинная шайба	6
46	4144535	Фильтр воздушный	1
46A	4147010	Элемент фильтр	1
47	4145053	Колпачок	1
48	J901025	Болт	8
49	A590910	Пружинная шайба	8
50	4142575	Шланг	1
51	4512716	Хомут шланга	1
52	4507397	Хомут шланга	3
54	4084714	Резиновый шланг	1
57	4130139	Бак воды	1
58	3025987	Кронштейн	1
59	4142783	Хомут	1
60	J901016	Болт	4
61	A590910	Пружинная шайба	4
62	4161290	Водяной шланг	1
63	4142844 замена: 4194931	Виниловый шланг	1
63	4194931	Виниловый шланг	1
64	4508575	Хомут шланга	3
65	4161289	Резиновая втулка	1
66	7015040	Ресонатер	1
67	9721369	Трубка	1
68	4170347	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
