Механизм натяжения (трактор тип) — HITACHI KH125-3(D)

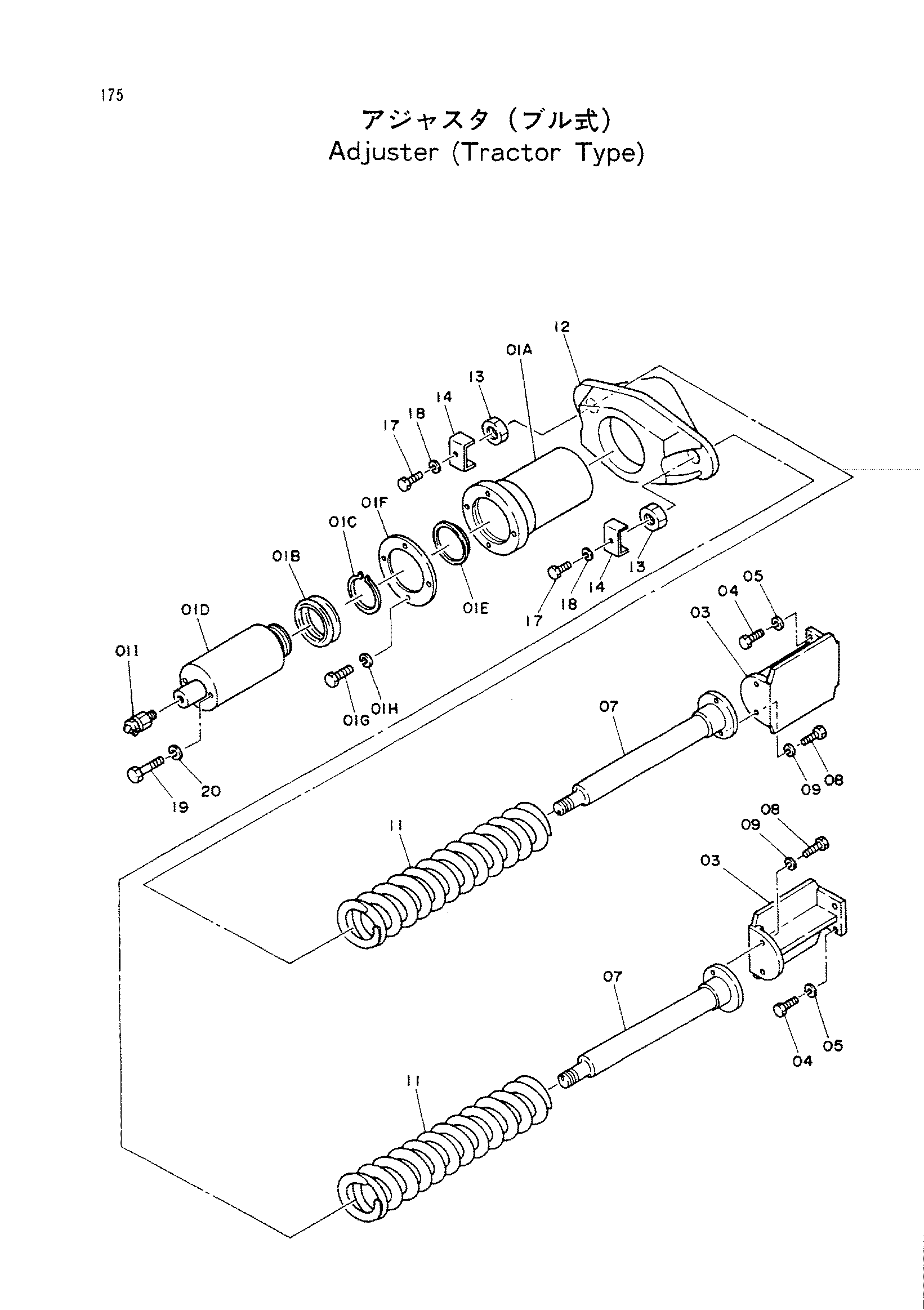

Заводская схема «Механизм натяжения (трактор тип)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9056034 | Механизм натяжения | 2 | |
| 01A- | 9056036 | Гидроцилиндр. механизм натяжения | 1 |
| 01A | 3028352 | Гидроцилиндр | 1 |
| 01B | 4099223 | Манжета | 1 |
| 01C | 991349 | Стопорное кольцо | 1 |
| 01D | 3028355 | Шток | 1 |
| 01E | 4141134 | Пылезащитное уплотнение | 1 |
| 01F | 4141136 | Пластина | 1 |
| 01G | J900814 | Болт | 4 |
| 01H | A590908 | Пружинная шайба | 4 |
| 01I | 9048035 замена: 4255055 | Клапан | 1 |
| 01I | 4255055 | Клапан | 1 |
| 03 | 3025755 | Кронштейн | 2 |
| 04 | J901640 | Болт | 4 |
| 05 | A590916 | Пружинная шайба | 4 |
| 07 | 3025756 | Шток | 2 |
| 08 | J901030 | Болт | 4 |
| 09 | A590910 | Пружинная шайба | 4 |
| 11 | 3024797 | Пружина | 2 |
| 12 | 2024878 | Опора | 2 |
| 13 | M513024 | Гайка | 2 |
| 14 | 4136646 | Замок | 2 |
| 17 | J901025 | Болт | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | J901655 | Болт | 2 |
| 20 | A590916 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
