Крышка (2) — HITACHI KH125-3(D)

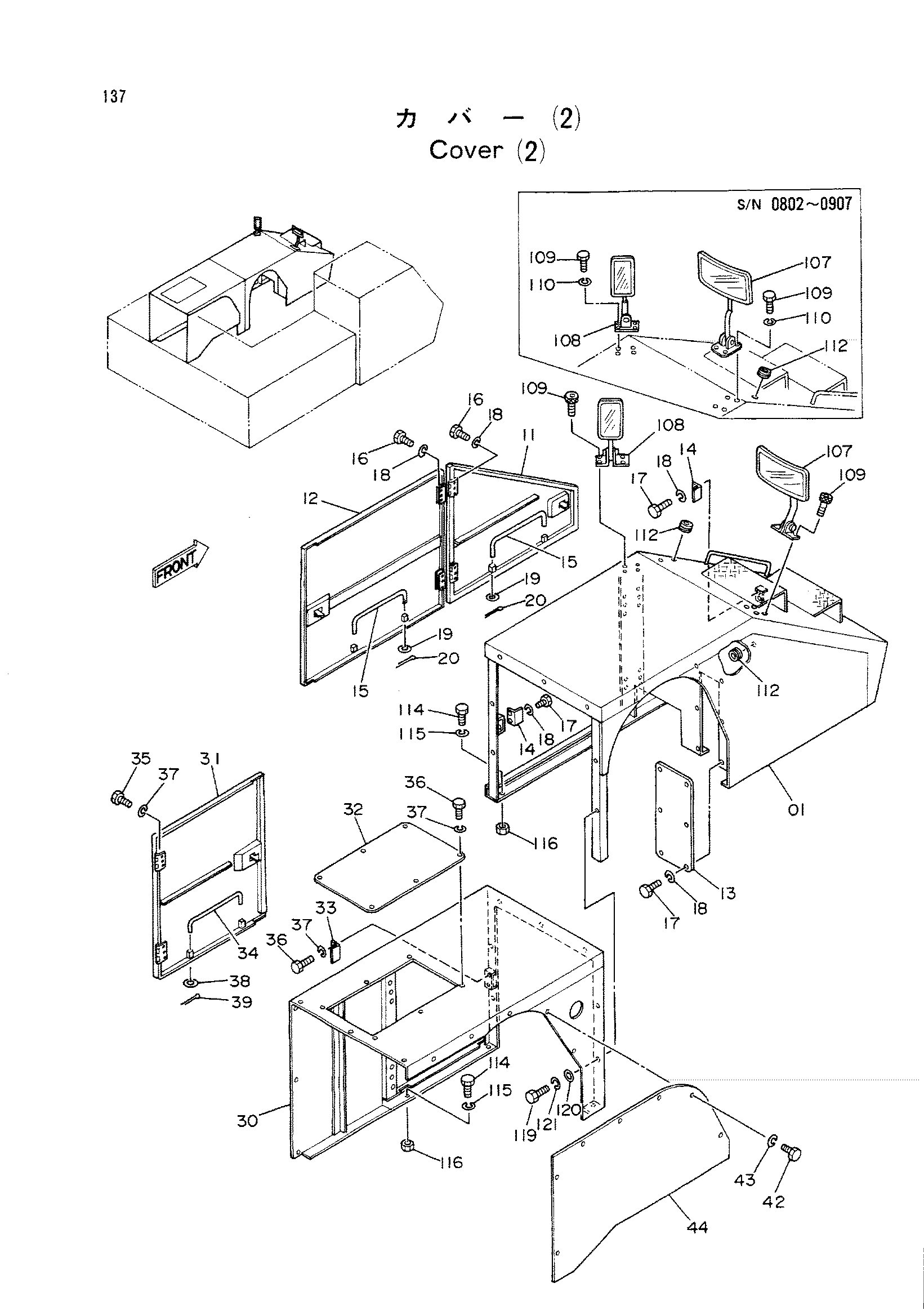

Заводская схема «Крышка (2)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6006873	Крышка LF	1
11	7014973	Дверь	1
12	7014974	Дверь	1
13	4166400	Крышка	1
14	4140949	Замок	2
15	4165672	Стойка	2
16	J901030	Болт	12
17	J901025	Болт	10
18	A590910	Пружинная шайба	22
19	A590108	Плоская шайба	2
20	A762013	Шплинт	2
30	6008484	Крышка LR	1
31	7014098	Дверь	1
32	4157215	Крышка	1
33	4140949	Замок	1
34	4140948	Стойка	1
35	J901030	Болт	6
36	J901025	Болт	8
37	A590910	Пружинная шайба	14
38	A590108	Плоская шайба	1
39	A762013	Шплинт	1
42	J901020	Болт	7
43	A590910	Пружинная шайба	7
44	4217288	Крышка	1
107	4157886	Зеркало	1
108	4072469	Зеркало	1
109	J900614 замена: M340614	Болт	8
109	M340614	Болт с внутренним шестигранником	8
110	A590906	Пружинная шайба	8
112	4161289	Резиновая втулка	2
114	J901630	Болт	9
115	A590916	Пружинная шайба	9
116	J950016	Гайка	9
119	J901025	Болт	7
120	J217083	Шайба	7
121	A590910	Пружинная шайба	7

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
