Ход трубопроводы (суперструктуре) — HITACHI KH125-3(D)

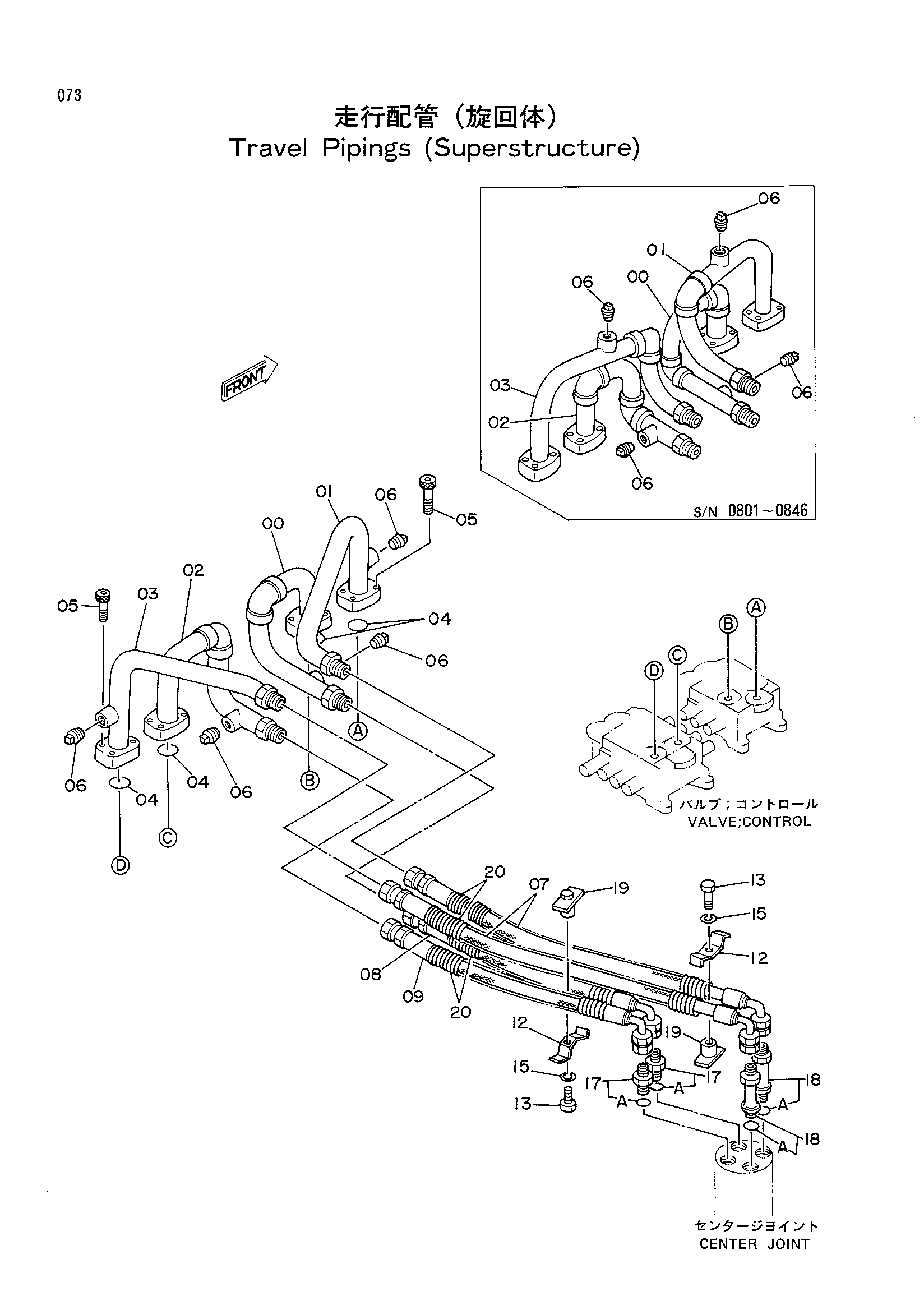

Заводская схема «Ход трубопроводы (суперструктуре)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8026281 замена: 8031890 | Трубка | 1 |
| 00 | 8026281 замена: 8031891 | Трубка | 1 |
| 00 | 8031890 | Трубка | 1 |
| 01 | 8026282 замена: 8031890 | Трубка | 1 |
| 01 | 8026282 замена: 8031891 | Трубка | 1 |
| 01 | 8031891 | Трубка | 1 |
| 02 | 8026283 замена: 8031892 | Трубка | 1 |
| 02 | 8026283 замена: 8031893 | Трубка | 1 |
| 02 | 8031892 | Трубка | 1 |
| 03 | 8026284 замена: 8031892 | Трубка | 1 |
| 03 | 8026284 замена: 8031893 | Трубка | 1 |
| 03 | 8031893 | Трубка | 1 |
| 04 | A811035 | Уплотнительное кольцо | 4 |
| 05 | M341036 | Болт с внутренним шестигранником | 16 |
| 06 | 94-2023 | Пробка | 4 |
| 07 | 4203157 | Шланг | 2 |
| 08 | 4033105 | Шланг | 1 |
| 09 | 4203157 | Шланг | 1 |
| 12 | 4202103 | Хомут трубки | 2 |
| 13 | J901255 | Болт | 2 |
| 15 | A590912 | Пружинная шайба | 2 |
| 17 | 4042033 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4226534 | Адаптер | 2 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 9727822 | Хомут | 2 |
| 20 | 4070700 | Защита шланга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
