Гусёк стрелы вставка — HITACHI KH125-3(D)

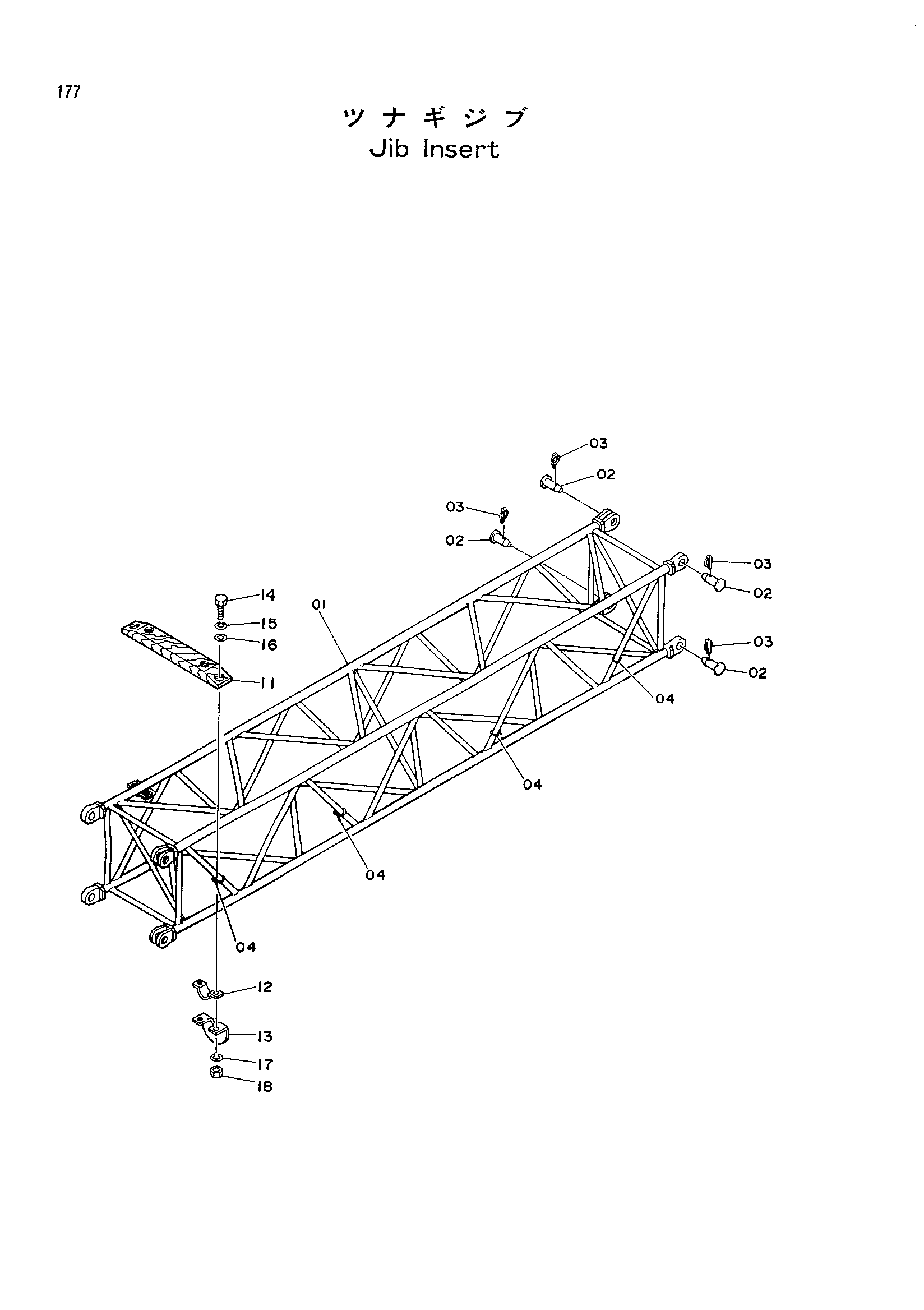

Заводская схема «Гусёк стрелы вставка» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9059015 | Гусёк стрелы вставка в сборе | 1 | |
| 01 | 62814 | Гусёк стрелы стрела вставка | 1 |
| 02 | 489144 | Палец | 4 |
| 03 | 4001834 | Палец кольцо | 4 |
| 04 | 4021391 | Зажим | 4 |
| 11 | 4215925 | Буффер | 1 |
| 12 | 4096719 | Хомут | 2 |
| 13 | 4215924 | Защитный кожух | 2 |
| 14 | J901275 | Болт | 4 |
| 15 | A590112 | Плоская шайба | 4 |
| 16 | 449490 | Плоская шайба | 4 |
| 17 | A590912 | Пружинная шайба | 4 |
| 18 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
