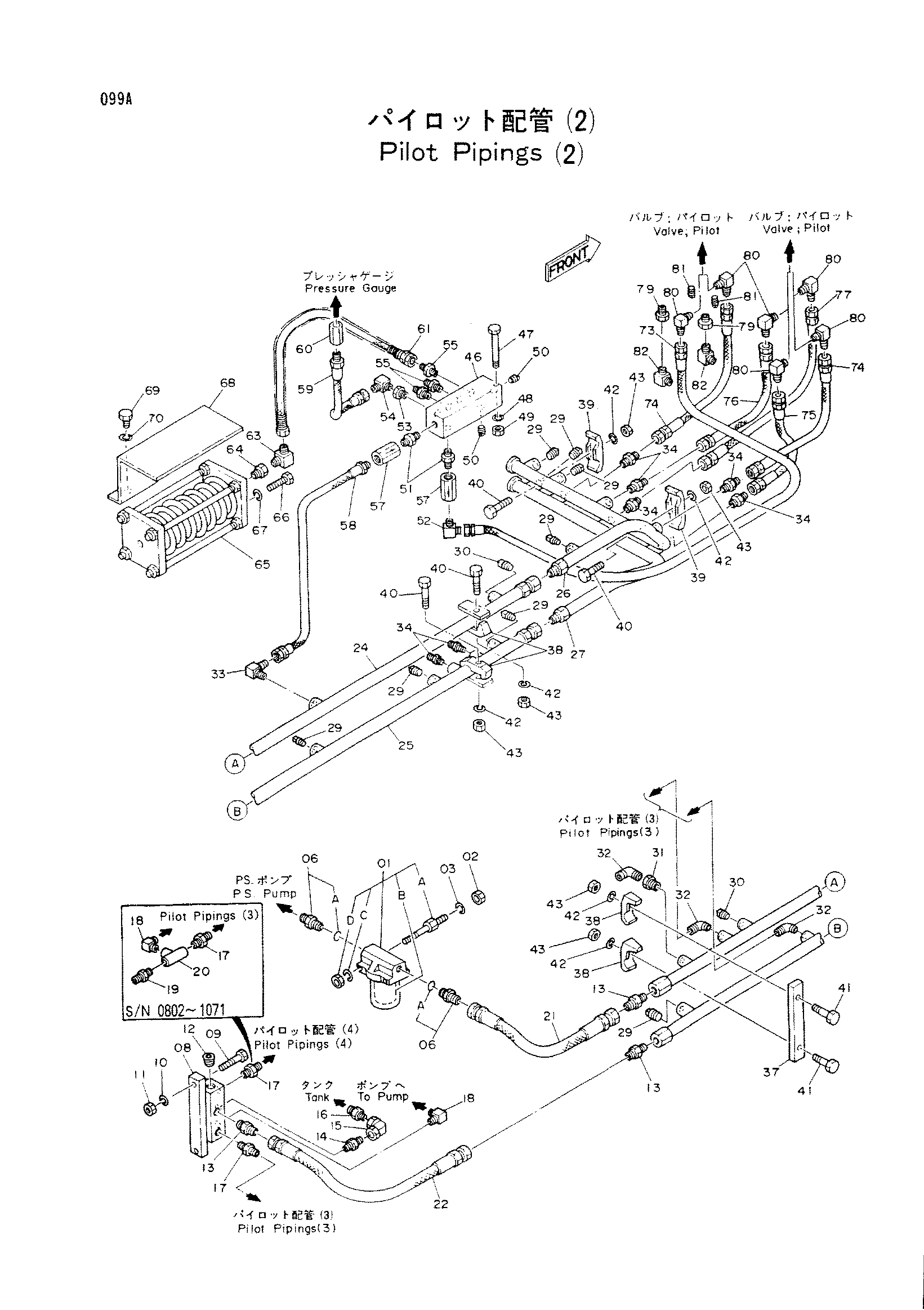

Пилотный трубопроводы (2) — HITACHI KH125-3(D)
Заводская схема «Пилотный трубопроводы (2)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4141319 | Фильтр линия | 1 |
| 01A | 4141381 | Болт | 2 |
| 01B | 4157882 | Элемент | 1 |
| 01C | A590906 | Пружинная шайба | 2 |
| 01D | M500605 | Гайка | 2 |
| 02 | M581008 | Гайка | 2 |
| 03 | A590910 | Пружинная шайба | 2 |
| 06 | 4042032 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 8029085 | Коллектор | 1 |
| 09 | J901035 | Болт | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | M581008 | Гайка | 2 |
| 12 | 94-2012 | Пробка | 1 |
| 13 | 94-1303 | Адаптер | 3 |
| 14 | 94-1704 | Адаптер | 1 |
| 15 | 94-0618 | Угловой штуцер | 1 |
| 16 | 94-1304 | Адаптер | 1 |
| 17 | 94-1302 | Адаптер | 2 |
| 18 | 94-1402 | Угловой штуцер | 2 |
| 18 | 94-1402 | Угловой штуцер | 1 |
| 19 | 94-1702 | Адаптер | 1 |
| 20 | 94-0661 | Тройник | 1 |
| 21 | 4078032 | Шланг | 1 |
| 22 | 4054359 | Шланг | 1 |
| 24 | 9719961 | Трубка | 1 |
| 25 | 9719962 | Трубка | 1 |
| 26 | 8029086 | Трубка | 1 |
| 27 | 8029087 | Трубка | 1 |
| 29 | 94-2023 | Пробка | 8 |
| 30 | 94-2022 | Пробка | 2 |
| 31 | 94-1601 | Переходник | 1 |
| 32 | 4130176 | Штуцер трубки | 3 |
| 33 | 94-1402 | Угловой штуцер | 1 |
| 34 | 94-1302 | Адаптер | 7 |
| 37 | 4156943 | Сиденье | 1 |
| 38 | 4053595 | Хомут трубки | 4 |
| 39 | 4053596 | Хомут трубки | 2 |
| 40 | J901260 | Болт | 4 |
| 41 | J901270 | Болт | 2 |
| 42 | A590912 | Пружинная шайба | 6 |
| 43 | M581210 | Гайка | 6 |
| 46 | 3040906 | Блок | 1 |
| 47 | J901085 | Болт | 2 |
| 48 | A590910 | Пружинная шайба | 2 |
| 49 | J950010 | Гайка | 2 |
| 50 | 94-2023 | Пробка | 2 |
| 51 | 94-1702 | Адаптер | 2 |
| 52 | 94-1402 | Угловой штуцер | 1 |
| 53 | 94-1601 | Переходник | 1 |
| 54 | 94-1401 | Угловой штуцер | 1 |
| 55 | 94-1302 | Адаптер | 3 |
| 57 | 4163088 | Обратный клапан | 2 |
| 58 | 4067471 | Шланг | 1 |
| 59 | 4153424 | Шланг | 1 |
| 60 | 94-0675 | Разъём S | 1 |
| 61 | 4204117 | Шланг | 1 |
| 63 | 94-1402 | Угловой штуцер | 1 |
| 64 | 4011855 | Втулка | 1 |
| 65 | 4148897 | Гидроаккумулятор | 1 |
| 66 | J901228 | Болт | 2 |
| 67 | A590912 | Пружинная шайба | 2 |
| 68 | 4161861 | Крышка | 1 |
| 69 | J901014 | Болт | 2 |
| 70 | A590910 | Пружинная шайба | 2 |
| 73 | 4071342 | Шланг | 1 |
| 74 | 4124807 | Нейлоновый шланг | 2 |
| 75 | 4124804 | Нейлоновый шланг | 1 |
| 76 | 4136359 | Нейлоновый шланг | 1 |
| 77 | 4129761 | Нейлоновый шланг | 1 |
| 79 | 4156947 | Адаптер | 2 |
| 80 | 94-1402 | Угловой штуцер | 6 |
| 81 | 94-2023 | Пробка | 2 |
| 82 | 4204116 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
