Ход трубопроводы — HITACHI KH125-3(D)

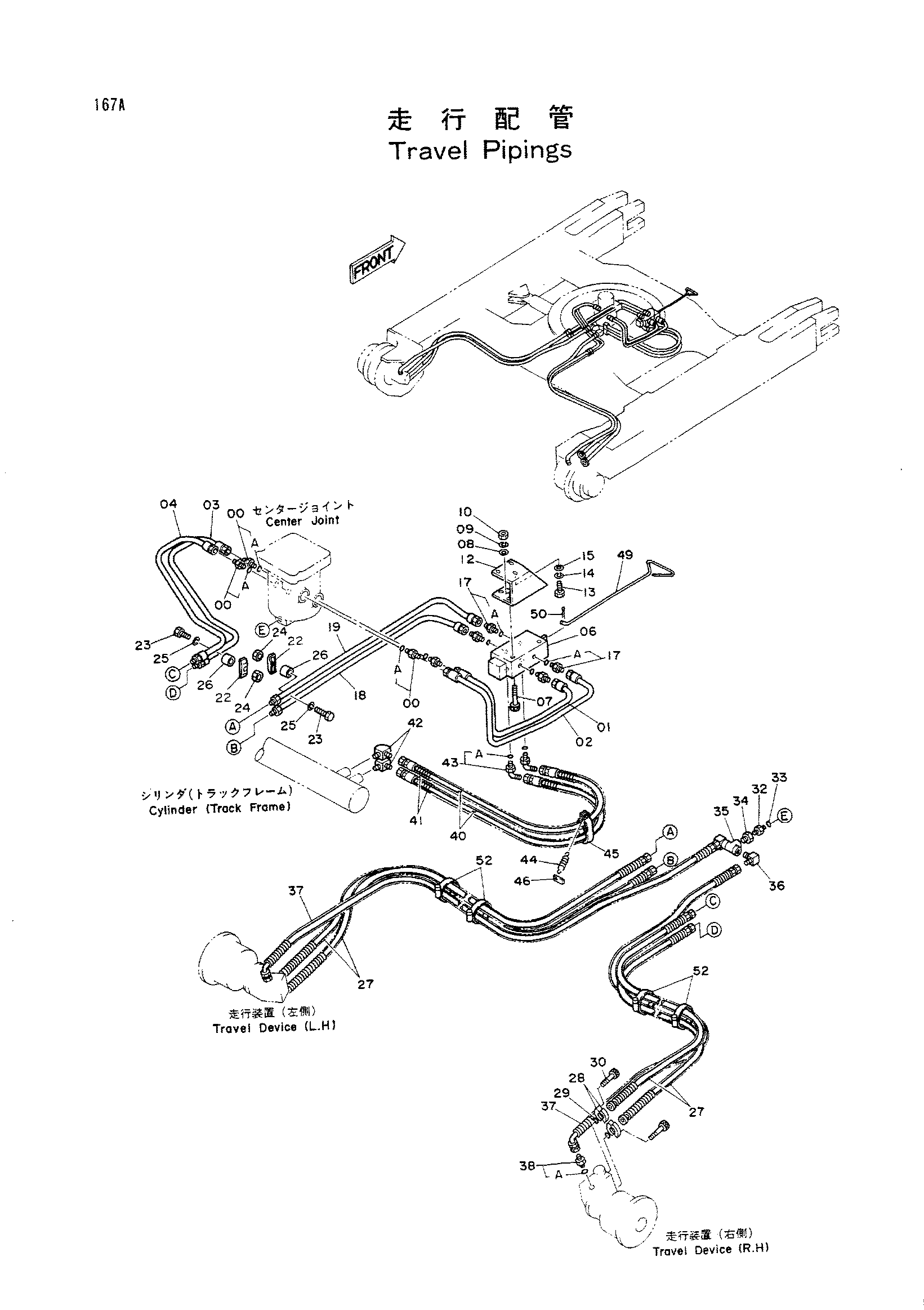

Заводская схема «Ход трубопроводы» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4042033	Адаптер	4
00A	4506424	Уплотнительное кольцо	1
01	8038669	Трубка	1
02	8038670	Трубка	1
03	8038671	Трубка	1
04	8038672	Трубка	1
06	4140617	Гидрораспределитель	1
07	M341200	Болт с внутренним шестигранником	3
08	A590112	Плоская шайба	3
09	A590912	Пружинная шайба	3
10	J950012	Гайка	3
12	8030291	Кронштейн	1
13	J901235	Болт	3
14	A590912	Пружинная шайба	3
15	A590112	Плоская шайба	3
17	4129457	Адаптер	4
17A	4506429	Уплотнительное кольцо	1
18	9720869	Трубка	1
19	9719858	Трубка	1
22	4053596 замена: 4189859	Хомут трубки	2
22	4053596 замена: 4273783	Хомут трубки	2
22	4189859	Хомут трубки	2
23	J901255	Болт	2
24	J950012	Гайка	2
25	A590912	Пружинная шайба	2
26	4273783	Проставка	2
27	4203172	Шланг	4
28	962453	Разъёмный фланец	8
29	966993	Уплотнительное кольцо	4
30	M341028	Болт с внутренним шестигранником	16
32	4138871	Адаптер	1
33	4509180	Уплотнительное кольцо	1
34	4156947	Адаптер	1
35	94-0661	Тройник	1
36	94-1402	Угловой штуцер	2
37	4203155	Шланг	2
38	4042031	Адаптер	2
38A	4509180	Уплотнительное кольцо	1
40	4055301	Шланг	2
41	4053606	Защита шланга	2
42	94-1403	Угловой штуцер	2
43	4037760	Угловой штуцер	2
43A	4506418	Уплотнительное кольцо	1
44	423	Пружина	1
45	4081118	Хомут	1
46	4081117	Кронштейн	1
49	4086960	Шток	1
50	A762520	Шплинт	1
52	4507512	Хомут шланга	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
