Портал — HITACHI KH125-3(D)

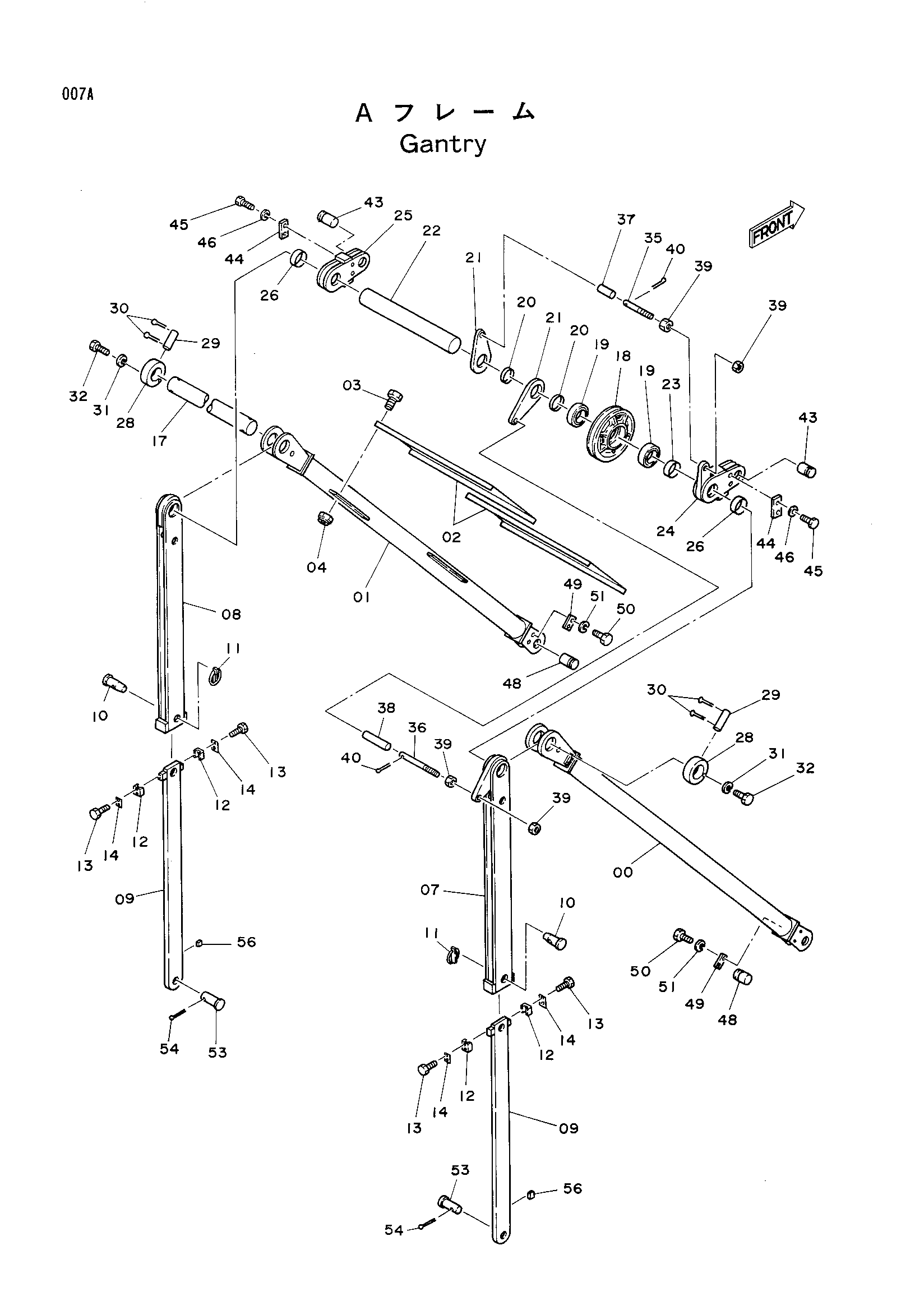

Заводская схема «Портал» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7014601 | LEG передний (правый) | 1 |
| 01 | 7014602 | LEG передний (левый) | 1 |
| 02 | 4141189 | Опора | 2 |
| 03 | M211640 | Болт | 24 |
| 04 | M660016 | U-образная гайка | 24 |
| 07 | 8030261 | LEG задний (правый) | 1 |
| 08 | 8030262 | LEG задний (левый) | 1 |
| 09 | 9716082 | LEG задний | 2 |
| 10 | 4020157 | Палец | 2 |
| 11 | 947447 | Палец кольцо | 2 |
| 12 | 4020158 | Направляющая | 4 |
| 13 | J901225 | Болт | 8 |
| 14 | 4034073 | Стопорная пластина | 4 |
| 17 | 4155315 | Мост | 1 |
| 18 | 3016463 | Канатный блок | 1 |
| 19 | 969282 | Шариковый подшипник | 2 |
| 20 | 4065222 | Проставка | 2 |
| 21 | 4089226 | Тяга | 2 |
| 22 | 4141192 | Проставка | 1 |
| 23 | 4141193 | Проставка | 1 |
| 24 | 8025837 | Тяга | 1 |
| 25 | 8025838 | Тяга | 1 |
| 26 | 4046633 | Проставка | 2 |
| 28 | 499801 | Втулка | 2 |
| 29 | 499802 | Палец | 2 |
| 30 | A762020 | Шплинт | 4 |
| 31 | A590912 | Пружинная шайба | 2 |
| 32 | J901245 | Болт | 2 |
| 35 | 4141194 | Палец | 1 |
| 36 | 4141195 | Палец | 1 |
| 37 | 4141196 | Проставка | 1 |
| 38 | 4130531 | Проставка | 1 |
| 39 | J951024 | Гайка | 4 |
| 40 | A765050 | Шплинт | 2 |
| 43 | 4046635 | Палец | 2 |
| 44 | X4246 | Стопорная пластина | 2 |
| 45 | J901220 | Болт | 4 |
| 46 | A590912 | Пружинная шайба | 4 |
| 48 | 4046637 | Палец | 2 |
| 49 | X4246 | Стопорная пластина | 2 |
| 50 | J901220 | Болт | 4 |
| 51 | A590912 | Пружинная шайба | 4 |
| 53 | 4084783 | Палец | 2 |
| 54 | A761000 | Шплинт | 2 |
| 56 | 4141197 | Блок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
