Каталог запчастей HITACHI
Указатель панель — HITACHI KH125-3(D)

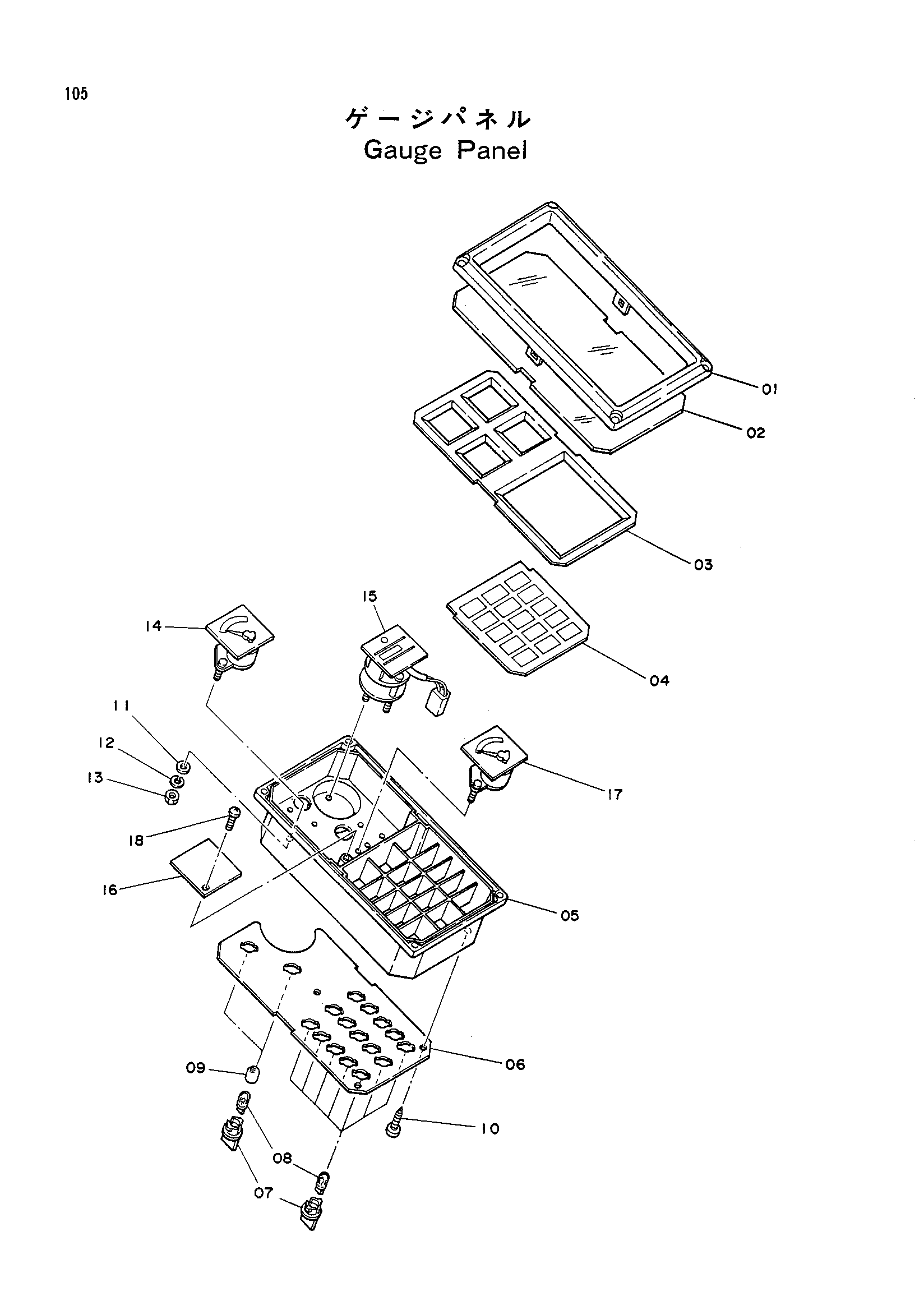

Заводская схема «Указатель панель» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4142229 | Панель указатель | 1 | |
| 01 | 4149054 | Безел | 1 |
| 02 | 4149055 | Крышка передний | 1 |
| 03 | 4149056 | Пластина схадов | 1 |
| 04 | 3028203 | Ленс предупреждение | 1 |
| 05 | 4149061 | Корпус | 1 |
| 06 | 4149064 | Плата принтед | 1 |
| 07 | 4127783 | Разъём лампа | 17 |
| 08 | 4127782 | Лампа | 17 |
| 09 | 4149128 | Фильтр лампа | 2 |
| 10 | 4149067 | Винт | 3 |
| 11 | A590103 | Шайба | 15 |
| 12 | A590903 | Пружинная шайба | 15 |
| 13 | M500303 | Гайка | 15 |
| 14 | 4142553 | Измеритель темп | 1 |
| 15 | 4142552 | Измеритель хоур | 1 |
| 16 | 4149069 | Пластина маск | 1 |
| 17 | 4142554 | Измеритель топливный | 1 |
| 18 | 4149070 | Винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
