Тормоз рычаг(третий барабан) — HITACHI KH125-3(D)

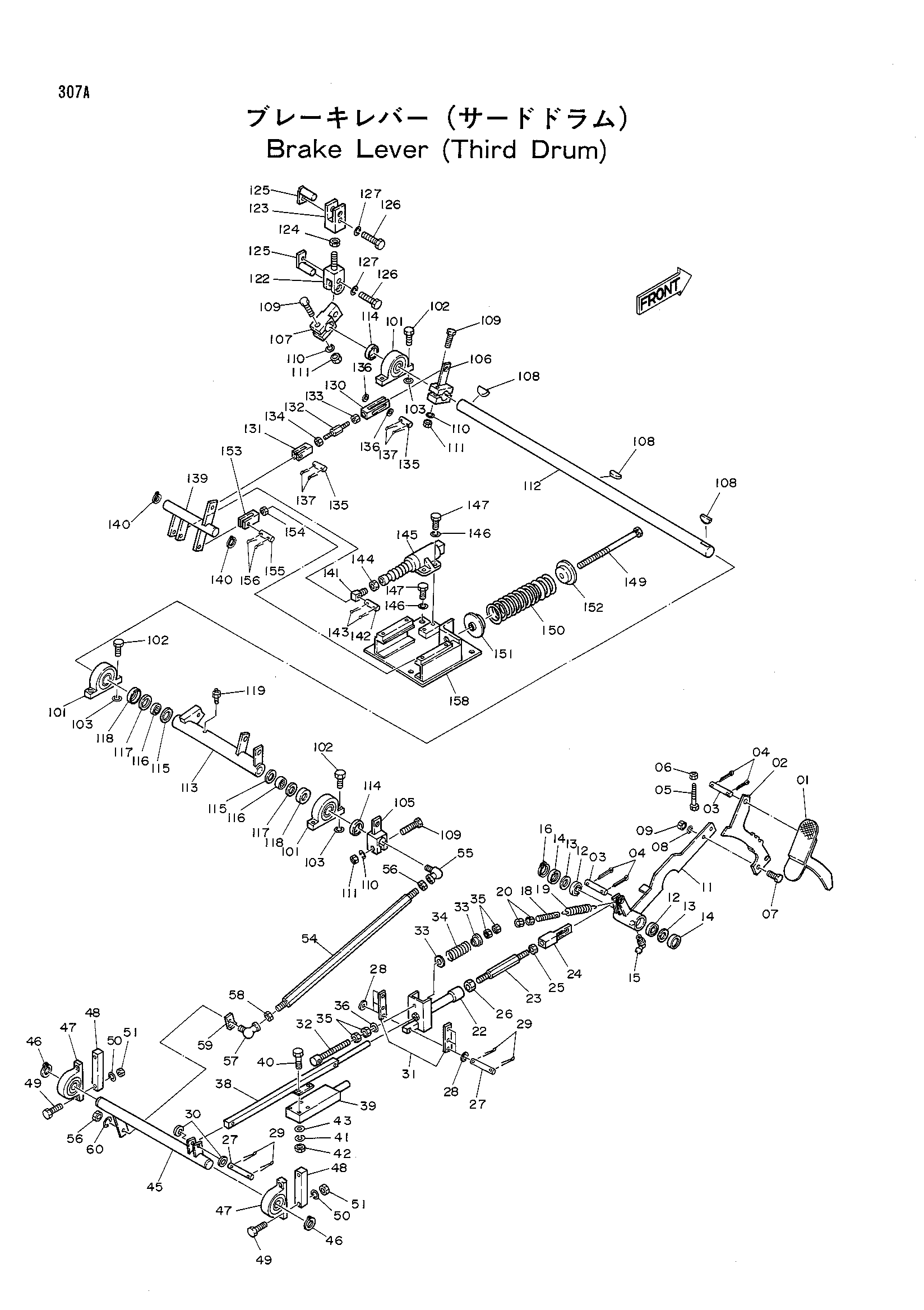

Заводская схема «Тормоз рычаг(третий барабан)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8042069	Накладка	1
02	9730569	Педаль	1
03	4204682	Палец	2
04	A764020 замена: A764022	Шплинт	4
04	A764022	Шплинт	4
05	M261050	Болт	1
06	J950010	Гайка	1
07	J901435	Болт	2
08	A590914	Пружинная шайба	2
09	J950014	Гайка	2
11	8038826	Рычаг	1
12	944503	Игольчатый подшипник	2
13	47469	Уплотнение	2
14	445076	Крышка	2
15	J75581	Штуцер	1
16	929231	Кольцо	1
18	4140813	Шток	1
19	41564	Пружина растяжения	1
20	M581008	Гайка	2
22	8038820	Кронштейн	1
23	4204685	Шток	1
24	4204687	Концевой вилка	1
25	J957014	Гайка L	1
26	J953020	Гайка	1
27	4204681	PUN	4
28	A590114	Плоская шайба	6
29	A764020 замена: A764022	Шплинт	8
29	A764022	Шплинт	8
30	A590114	Плоская шайба	2
31	9727991	Тяга	1
32	4213114	Шток	1
33	4070125	Сиденье	2
34	4070130	Пружина	1
35	M581210	Гайка	4
36	A590112	Плоская шайба	1
38	8044709	Шток	1
39	4155360	Пилотный клапан	1
40	J900860	Болт	4
41	A590908	Пружинная шайба	4
42	M500807	Гайка	4
43	A590108	Плоская шайба	4
45	8044710	Мост	1
46	929231	Кольцо	2
47	942014	Блок	2
48	4241265	Проставка	2
49	J901275	Болт	4
50	A590912	Пружинная шайба	4
51	J950012	Гайка	4
54	4241266	Шток	1
55	4154626	Шарнир	1
56	M581411	Гайка	3
57	4154627	Шарнир	1
58	M580014	Гайка (левый)	1
59	4020443	Стопорная шайба	2
60	A590914	Пружинная шайба	2
101	942014	Блок	3
102	J901245	Болт	6
103	A590912	Пружинная шайба	6
105	9720047	Рычаг	1
106	9717142	Рычаг	1
107	4202333	Рычаг	1
108	41504	Шпонка воодруфф	3
109	J901065	Болт	3
110	A590910	Пружинная шайба	3
111	J950010	Гайка	3
112	3029207	Мост	1
113	8038819	Рычаг	1
114	4157369	Проставка	2
115	418890	Регулировочная шайба	2
116	944503	Игольчатый подшипник	2
117	47469	Уплотнение	2
118	445076	Крышка	2
119	J75581	Штуцер	1
122	4204688	Концевой вилка	1
123	4204686	Концевой вилка	1
124	J953020	Гайка	1
125	9727965 замена: 9741225	Палец	2
125	9741225	Палец	2
126	J901220	Болт	2
127	A590912	Пружинная шайба	2
130	4142244	Концевой вилка	1
131	4137328	Концевой вилка(левый)	1
132	4142248	Шток	1
133	M581411	Гайка	1
134	M580014	Гайка (левый)	1
135	4204682	Палец	2
136	A590114	Плоская шайба	2
137	A764020 замена: A764022	Шплинт	4
137	A764022	Шплинт	4
139	9720049	Мост	1
140	929231	Кольцо	2
141	4157370	Шток	1
142	4204681	PUN	1
143	A764020 замена: A764022	Шплинт	2
143	A764022	Шплинт	2
144	M501411	Гайка	1
145	4124124 замена: 4325999	Гидроцилиндр. масляный	1
145	4325999	Гидроцилиндр. масляный	1
146	A590912	Пружинная шайба	6
147	J901235	Болт	6
149	4156483	Болт	1
150	4079631	Пружина	1
151	4091729	Сиденье	1
152	4091726	Сиденье	1
153	4137316	Концевой вилка(правый)	1
154	M581411	Гайка	1
155	4204682	Палец	1
156	A764020 замена: A764022	Шплинт	2
156	A764022	Шплинт	2
158	7014118	Кронштейн	1
