Каталог запчастей HITACHI

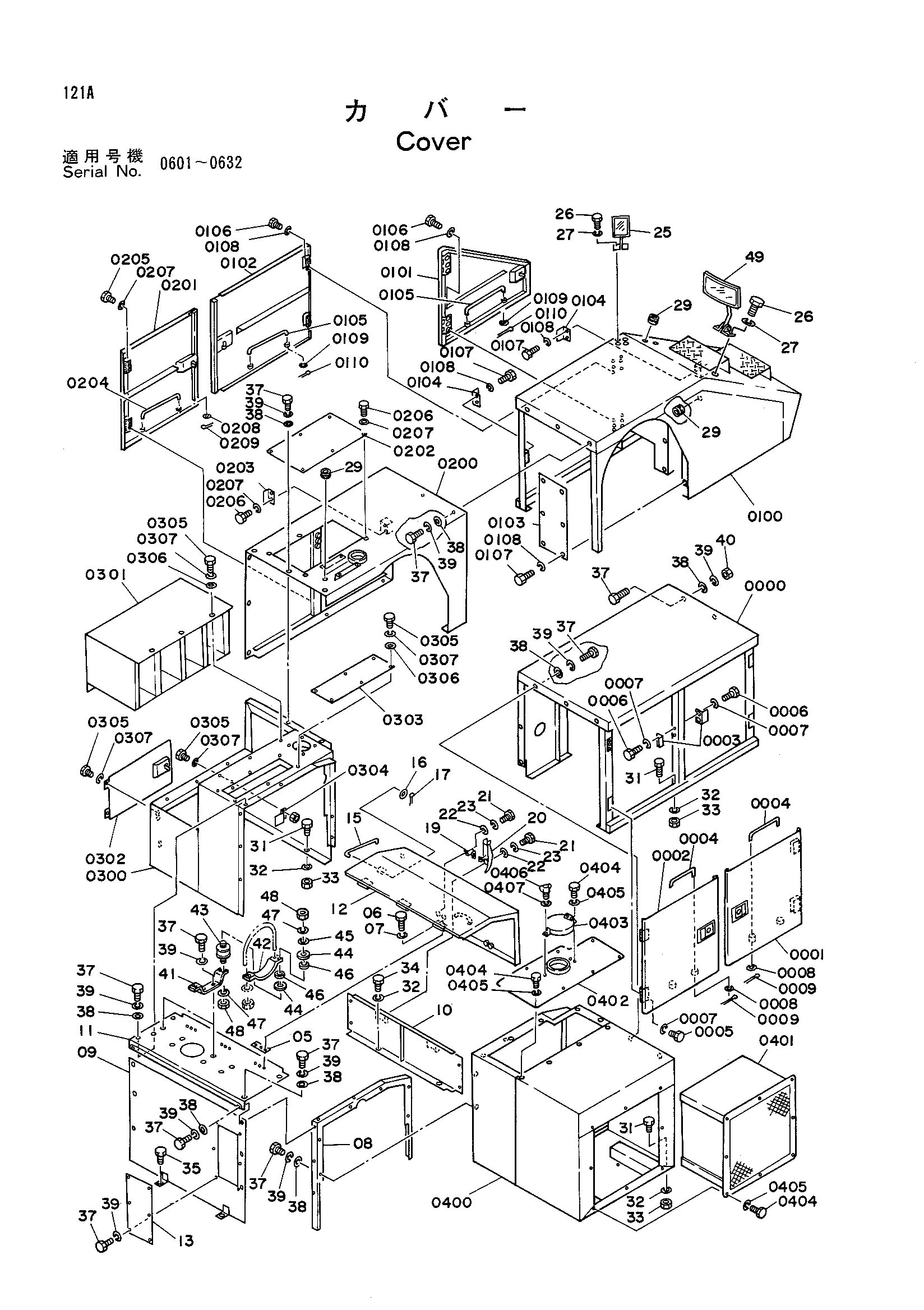

Крышка — HITACHI KH125-3(D)
Заводская схема «Крышка» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 0000-0009 | 9057741 | Крышка R | 1 |
| 0000 | 6006875 | Крышка R | 1 |
| 0001 | 7014098 | Дверь R | 1 |
| 0002 | 7014103 | Дверь L | 1 |
| 0003 | 4140949 | Замок | 2 |
| 0004 | 4140948 | Стойка | 2 |
| 0005 | J901030 | Болт | 12 |
| 0006 | J901025 | Болт | 4 |
| 0007 | A590910 | Пружинная шайба | 16 |
| 0008 | A590108 | Шайба | 2 |
| 0009 | A762013 | Шплинт | 2 |
| 0100-0110 | 9057739 | Крышка LF | 1 |
| 0100 | 6006873 | Крышка LF | 1 |
| 0101 | 7014973 | Дверь | 1 |
| 0102 | 7014974 | Дверь | 1 |
| 0103 | 4166400 | Крышка | 1 |
| 0104 | 4140949 | Замок | 2 |
| 0105 | 4165672 | Стойка | 2 |
| 0106 | J901030 | Болт | 12 |
| 0107 | J901025 | Болт | 10 |
| 0108 | A590910 | Пружинная шайба | 22 |
| 0109 | A590108 | Шайба | 2 |
| 0110 | A762013 | Шплинт | 2 |
| 0200-0209 | 9057740 | Крышка LR | 1 |
| 0200 | 6006874 | Крышка LR | 1 |
| 0201 | 7014098 | Дверь R | 1 |
| 0202 | 4157215 | Крышка | 1 |
| 0203 | 4140949 | Замок | 1 |
| 0204 | 4140948 | Стойка | 1 |
| 0205 | J901030 | Болт | 6 |
| 0206 | J901025 | Болт | 8 |
| 0207 | A590910 | Пружинная шайба | 14 |
| 0208 | A590108 | Шайба | 1 |
| 0209 | A762013 | Шплинт | 1 |
| 0300-0307 | 9057926 | Крышка EL | 1 |
| 0300 | 6006495 | Крышка EL | 1 |
| 0301 | 7014112 | Воздуховод | 1 |
| 0302 | 8029179 | Дверь | 1 |
| 0303 | 4157214 | Крышка | 1 |
| 0304 | 4157213 | Замок | 1 |
| 0305 | J901025 | Болт | 18 |
| 0306 | J217083 | Шайба | 12 |
| 0307 | A590910 | Пружинная шайба | 18 |
| 0400-0407 | 9057927 | Крышка ER | 1 |
| 0400 | 6006497 | Крышка ER | 1 |
| 0401 | 7013707 | Воздуховод | 1 |
| 0402 | 8029183 | Крышка | 1 |
| 0403 | 8029184 | Крышка | 1 |
| 0404 | J901025 | Болт | 18 |
| 0405 | A590910 | Пружинная шайба | 18 |
| 0406 | M360816 | Болт винг | 1 |
| 0407 | A590908 | Пружинная шайба | 1 |
| 05 | 4157216 | Сиденье | 3 |
| 06 | J901030 | Болт | 9 |
| 07 | A590910 | Пружинная шайба | 9 |
| 08 | 8029210 | Опора | 1 |
| 09 | 7014109 | Крышка | 1 |
| 10 | 7014108 | Крышка | 1 |
| 11 | 7014107 | Рооф | 1 |
| 12 | 7014110 | Дверь | 1 |
| 13 | 4140954 | Крышка | 1 |
| 15 | 4157218 | Стойка | 1 |
| 16 | A590112 | Шайба | 1 |
| 17 | A764020 | Шплинт | 1 |
| 19 | 322831 | Защёлка | 2 |
| 20 | 4119658 | Анкхор | 2 |
| 21 | J900820 | Болт | 8 |
| 22 | A590108 | Шайба | 8 |
| 23 | A590908 | Пружинная шайба | 8 |
| 25 | 4072469 | Зеркало | 1 |
| 26 | J900614 | Болт | 8 |
| 27 | A590906 | Пружинная шайба | 8 |
| 29 | 4161289 | Резиновая втулка | 4 |
| 31 | J901630 | Болт | 24 |
| 32 | A590916 | Пружинная шайба | 28 |
| 33 | J950016 | Гайка | 26 |
| 34 | J901625 | Болт | 2 |
| 35 | J901645 | Болт | 2 |
| 37 | J901025 | Болт | 53 |
| 38 | J217083 | Шайба | 30 |
| 39 | A590910 | Пружинная шайба | 30 |
| 40 | J950010 | Гайка | 3 |
| 41 | 4172379 | Кронштейн | 2 |
| 42 | 4172237 | Кронштейн | 2 |
| 43 | 4172238 | Резиновая подушка | 4 |
| 44 | 4172240 | Манжета | 8 |
| 45 | 4172241 | Шайба | 4 |
| 46 | 4172239 | Манжета | 8 |
| 47 | A590906 | Пружинная шайба | 8 |
| 48 | M500605 | Гайка | 8 |
| 49 | 4157886 | Зеркало | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
