Пилотный трубопроводы (6) — HITACHI KH125-3(D)

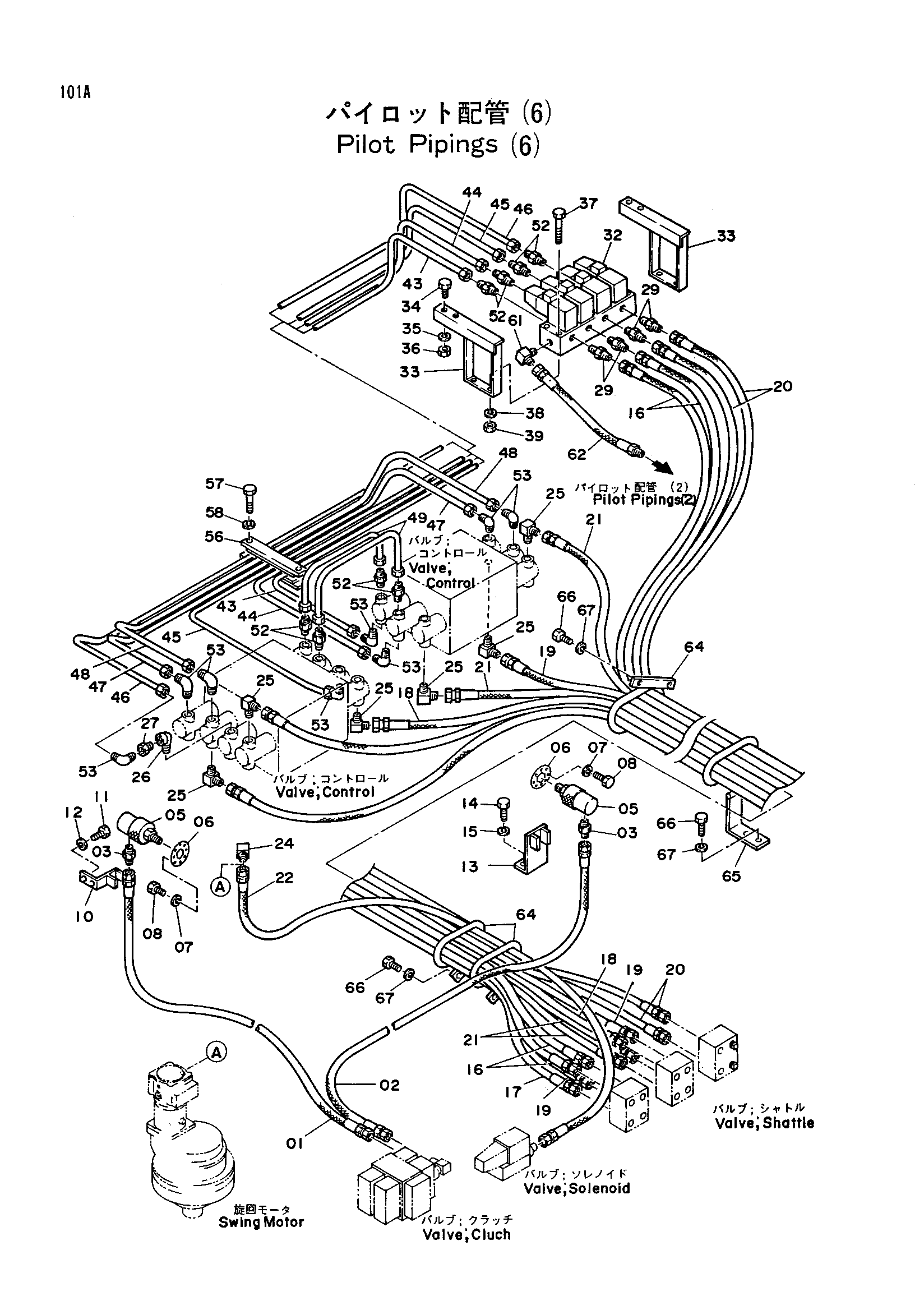

Заводская схема «Пилотный трубопроводы (6)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4163068 | Шланг | 1 |
| 02 | 4158106 | Шланг | 1 |
| 03 | 4116534 | Адаптер | 2 |
| 05 | 4024286 замена: 4167389 | Соединение | 2 |
| 05 | 4024286 замена: 4175079 | Соединение | 2 |
| 05 | 4024286 замена: 4174540 | Соединение | 2 |
| 05 | 4167389 замена: 4024286 | Уплотнение ротер | 2 |
| 05 | 4167389 замена: 4142263 | Уплотнение ротер | 2 |
| 05 | 4167389 замена: J900610 | Уплотнение ротер | 2 |
| 05 | 4024286 | Соединение | 2 |
| 06 | 4142263 | Стопорная пластина | 2 |
| 06 | 4175079 | Стопорная пластина | 2 |
| 06 | 4142263 | Стопорная пластина | 2 |
| 07 | A590906 | Пружинная шайба | 2 |
| 08 | J900610 | Болт | 2 |
| 08 | 4174540 | Болт | 2 |
| 08 | J900610 | Болт | 2 |
| 10 | 9719854 | Опора | 1 |
| 11 | J901016 | Болт | 2 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | 8026018 | Опора | 1 |
| 14 | J901220 | Болт | 2 |
| 15 | A590912 | Пружинная шайба | 2 |
| 16 | 4124799 замена: 4129767 | Нейлоновый шланг | 2 |
| 16 | 4129767 | Нейлоновый шланг | 2 |
| 17 | 4154686 | Нейлоновый шланг | 1 |
| 18 | 4123229 | Нейлоновый шланг | 1 |
| 19 | 4124797 | Нейлоновый шланг | 2 |
| 20 | 4124797 замена: 4123230 | Нейлоновый шланг | 2 |
| 20 | 4123230 | Нейлоновый шланг | 2 |
| 21 | 4129767 | Нейлоновый шланг | 2 |
| 22 | 4123229 | Нейлоновый шланг | 1 |
| 24 | 4133249 | Угловой штуцер | 1 |
| 25 | 4118999 | Угловой штуцер | 6 |
| 26 | 94-0630 | Угловой штуцер | 1 |
| 27 | 4015427 | Адаптер | 1 |
| 29 | 4144089 | Адаптер | 4 |
| 32 | 4155362 | Клапан SOL. | 1 |
| 33 | 9719855 | Кронштейн | 2 |
| 34 | J901020 | Болт | 4 |
| 35 | A590910 | Пружинная шайба | 4 |
| 36 | J950010 | Гайка | 4 |
| 37 | J900870 | Болт | 4 |
| 38 | A590908 | Пружинная шайба | 4 |
| 39 | M500807 | Гайка | 4 |
| 43 | 3028968 | Трубка | 1 |
| 44 | 3028969 | Трубка | 1 |
| 45 | 3028970 | Трубка | 1 |
| 46 | 3028971 | Трубка | 1 |
| 47 | 3028972 | Трубка | 1 |
| 48 | 3028973 | Трубка | 1 |
| 49 | 4156284 | Трубка | 2 |
| 52 | 4130170 | Штуцер трубки | 8 |
| 53 | 4130176 | Штуцер трубки | 8 |
| 56 | 4069831 | Хомут | 1 |
| 57 | J901040 замена: M341036 | Болт | 2 |
| 57 | M341036 | Болт с внутренним шестигранником | 2 |
| 58 | A590910 | Пружинная шайба | 2 |
| 61 | 94-1402 | Угловой штуцер | 1 |
| 62 | 4141971 | Шланг | 1 |
| 64 | 8029455 | Опора | 3 |
| 65 | 8029456 | Опора | 1 |
| 66 | J901230 | Болт | 8 |
| 67 | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
