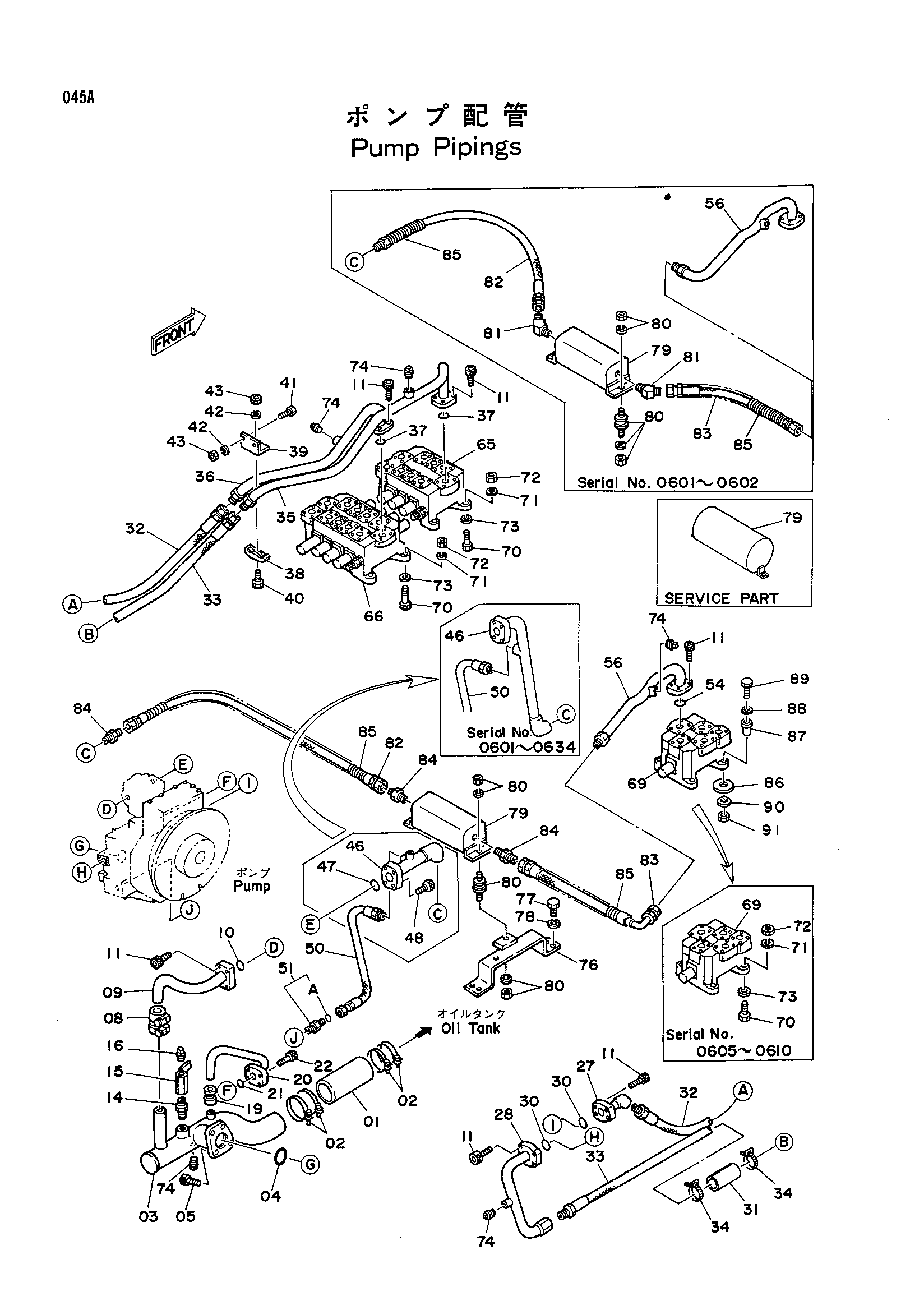

Насос трубопроводы — HITACHI KH125-3(D)

Заводская схема «Насос трубопроводы» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4120315	Резиновый шланг	1
02	4507397	Хомут шланга	4
03	7012673	Трубка	1
04	A811115	Уплотнительное кольцо	1
05	M341640	Болт с внутренним шестигранником	4
08	4067834	Муфта	1
09	9717757 замена: 9732727	Трубка	1
09	9717757 замена: 4249287	Трубка	1
09	9717757 замена: 9733779	Трубка	1
09	9732727	Трубка	1
10	A811050	Уплотнительное кольцо	1
11	M341236	Болт с внутренним шестигранником	24
14	94-1705	Адаптер	1
15	94-4030	Кран	1
16	94-2026	Пробка	1
19	4073889	Муфта	1
20	8026214	Трубка	1
21	A811030	Уплотнительное кольцо	1
22	M341036	Болт с внутренним шестигранником	4
27	9719941	Трубка	1
28	9719942	Трубка	1
30	966993	Уплотнительное кольцо	2
31	4172659	Защитный кожух	1
32	4131844	Шланг	1
33	4055338	Шланг	1
34	4055312	Ленточный зажим	2
35	8029028	Трубка	1
36	8029025	Трубка	1
37	A811040	Уплотнительное кольцо	2
38	4053599	Хомут трубки	1
39	4143134	Кронштейн	1
40	J901265	Болт	1
41	J901230	Болт	2
42	A590912	Пружинная шайба	3
43	J950012	Гайка	3
46	9719943 замена: 9723884	Трубка	1
46	9719943 замена: 4059326	Трубка	1
46	9719943 замена: 94-1305	Трубка	1
46	9719943 замена: 4160698	Трубка	1
46	8030871 замена: 9723884	Трубка	1
46	8030871 замена: 4159560	Трубка	1
46	8030871 замена: 4160698	Трубка	1
46	9723884	Трубка	1
47	A811035	Уплотнительное кольцо	1
48	M341036	Болт с внутренним шестигранником	4
50	4071331	Шланг	1
50	4160698	Шланг	1
51	4042030	Адаптер	1
51A	957366	Уплотнительное кольцо	1
54	A811040	Уплотнительное кольцо	1
56	8026244	Трубка	1
56	8030870	Трубка	1
65	4162626	Гидрораспределитель	1
66	4162627	Гидрораспределитель	1
69	4139882	Гидрораспределитель	1
70	J901255	Болт	9
70	J901255	Болт	6
70	J901255	Болт	6
71	A590912	Пружинная шайба	9
71	A590912	Пружинная шайба	6
71	A590912	Пружинная шайба	6
72	J950012	Гайка	9
72	J950012	Гайка	6
72	J950012	Гайка	6
73	A590112	Шайба	9
73	A590112	Шайба	6
73	A590112	Шайба	6
74	94-2023	Пробка	5
76	9721370	Кронштейн	2
76	9728468	Кронштейн	2
77	J901230	Болт	8
78	A590912	Пружинная шайба	8
79	9708185	Трубка	1
79	9728119 замена: 9736088	Трубка	1
79	9736088	Трубка	1
80	4050403	Резиновая подушка	2
80	4205585	Резиновая подушка	2
81	94-1505	Угловой штуцер	2
82	4055330 замена: 9723884	Шланг	1
82	4055330 замена: 4059326	Шланг	1
82	4055330 замена: 94-1305	Шланг	1
82	4055330 замена: 4160698	Шланг	1
82	4159557	Шланг	1
82	4159560	Шланг	1
83	4098433	Шланг	1
83	4163063	Шланг	1
84	94-1305	Адаптер	3
85	4055137	Защитный кожух	2
86	4172243	Резиновая прокладка	3
86	4172243	Резиновая прокладка	3
87	4172242	Резиновая втулка	3
87	4172242	Резиновая втулка	3
88	A590110	Шайба	3
88	A590110	Шайба	3
89	J901060	Болт	3
89	J901060	Болт	3
90	J217083	Шайба	3
90	J217083	Шайба	3
91	M660010	U-образная гайка	3
91	M660010	U-образная гайка	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
