Подвес (портал) — HITACHI KH125-3(D)

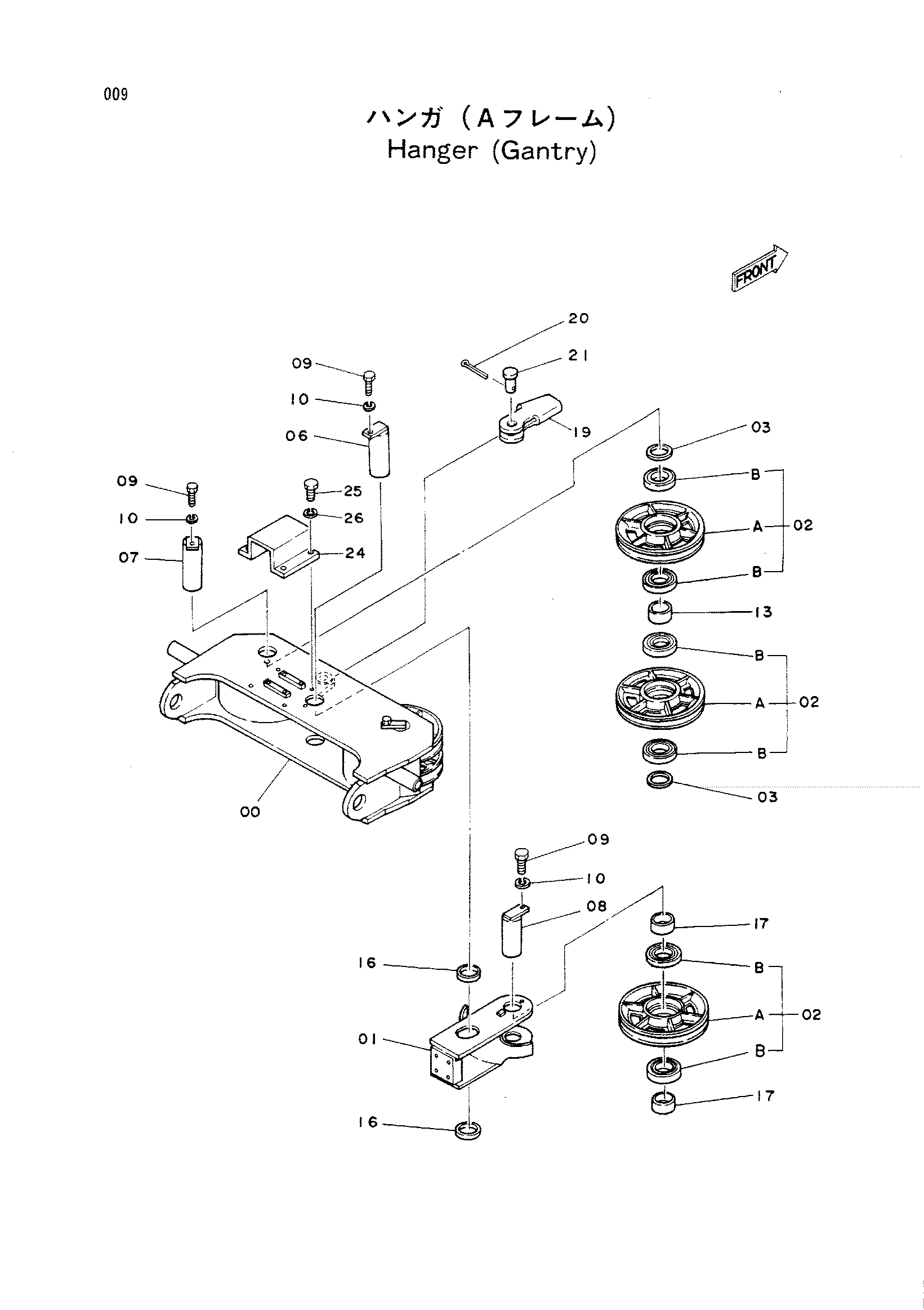

Заводская схема «Подвес (портал)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7012460 | Подвес | 1 |
| 01 | 7012461 | Подвес | 1 |
| 02 | 9064324 | Канатный блок в сборе | 5 |
| 02A | 3016267 | Канатный блок | 1 |
| 02B | 948642 | Шариковый подшипник | 2 |
| 03 | 491873 | Проставка | 4 |
| 06 | 9717421 | Палец | 1 |
| 07 | 9701993 | Палец | 2 |
| 08 | 9700657 | Палец | 1 |
| 09 | J901222 | Болт | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 13 | 4141206 | Проставка | 2 |
| 16 | 4141207 | Проставка | 2 |
| 17 | 4120011 | Проставка | 2 |
| 19 | 33607 | Разъём канат | 1 |
| 20 | A766050 | Шплинт | 1 |
| 21 | 41261 | Палец | 1 |
| 24 | 8023619 | Крышка | 1 |
| 25 | J901216 | Болт | 4 |
| 26 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
