Гусеничная цепь — HITACHI KH125-3(D)

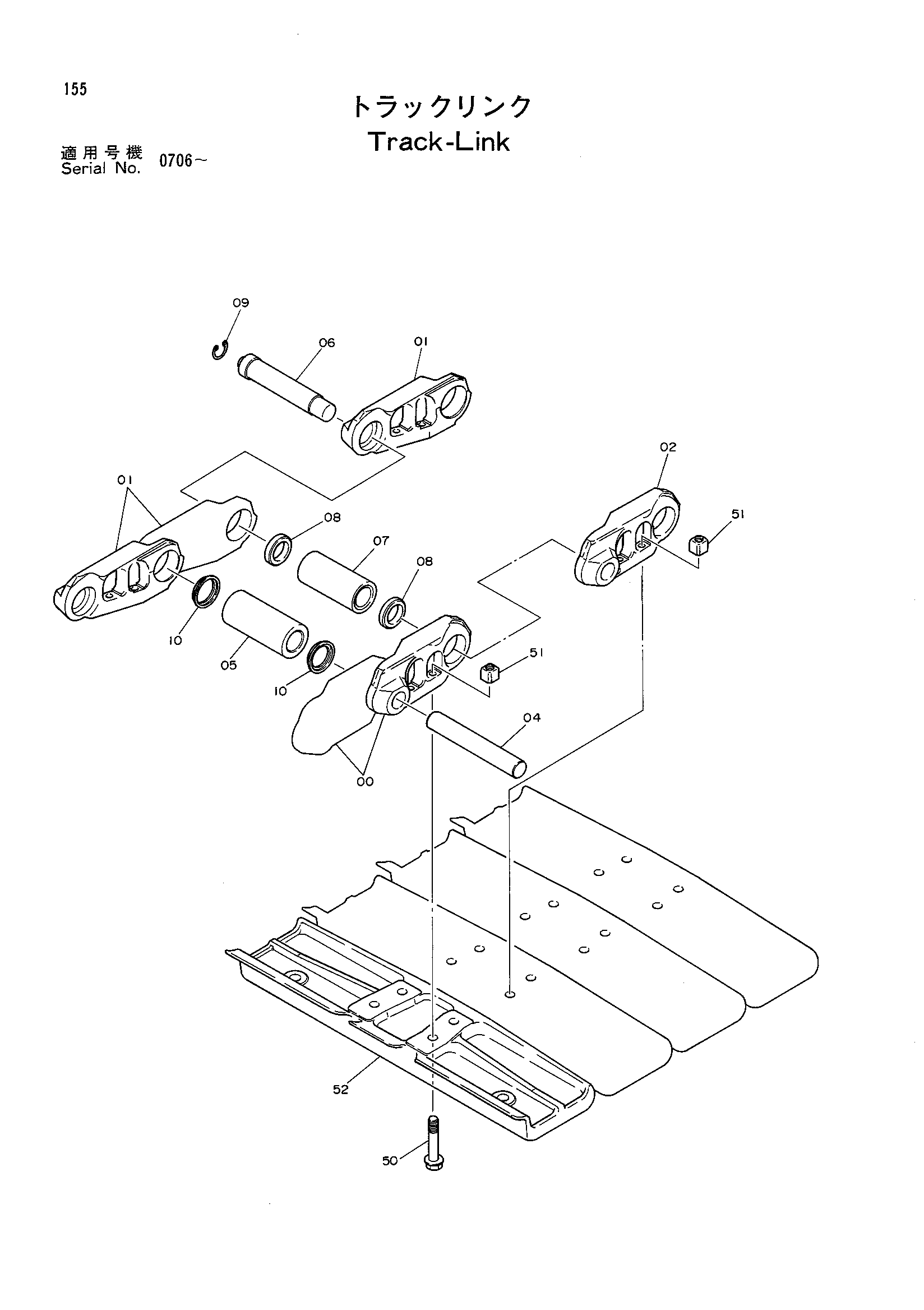

Заводская схема «Гусеничная цепь» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9080272 замена: 9084951 | Гусеничная цепь в сборе | 2 | |
| 9084951 | Гусеничная цепь в сборе | 2 | |
| 00-10 | 9080276 | Гусеничная цепь в сборе | 1 |
| 00 | 1010074 | Гусеничная цепь B | 59 |
| 01 | 1010075 | Гусеничная цепь B | 60 |
| 02 | 4186647 | Гусеничная цепь M | 1 |
| 04 | 4153370 | Палец | 59 |
| 05 | 4201232 | Втулка | 59 |
| 06 | 4179765 | Соединительный палец | 1 |
| 07 | 4142709 | Соединительная втулка | 1 |
| 08 | 4152769 | Втулка | 2 |
| 09 | 4190707 | Кольцо | 1 |
| 10 | 4200563 | Уплотнение | 118 |
| 50 | 4159742 замена: 4234372 | Болт башмак | 240 |
| 50 | 4234372 | Болт башмак | 240 |
| 51 | 4182144 | Гайка | 240 |
| 52 | 1010135 | Башмак | 60 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
