Насос трубопроводы (3) — HITACHI KH125-3(D)

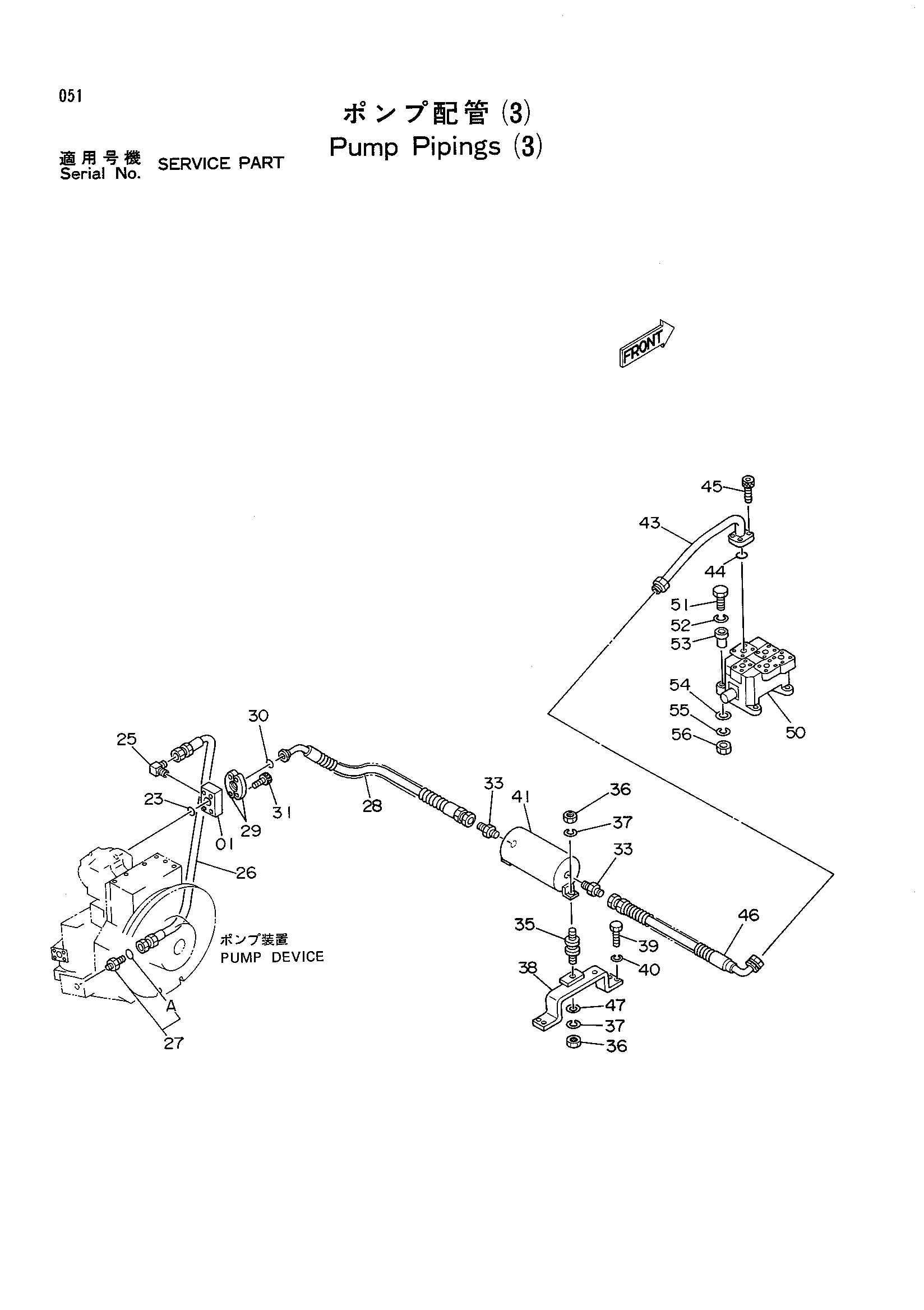

Заводская схема «Насос трубопроводы (3)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4225343 | Проставка | 1 |
| 23 | A811035 | Уплотнительное кольцо | 1 |
| 25 | 94-1501 | Угловой штуцер | 1 |
| 26 | 4055148 | Шланг | 1 |
| 27 | 4042030 | Адаптер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4284388 | Шланг (защита) | 1 |
| 29 | 962453 | Разъёмный фланец | 2 |
| 30 | 966993 | Уплотнительное кольцо | 1 |
| 31 | M341071 | Болт с внутренним шестигранником | 4 |
| 33 | 94-1305 | Адаптер | 2 |
| 35 | 4205585 | Резиновая подушка | 2 |
| 36 | J950010 | Гайка | 4 |
| 37 | A590910 | Пружинная шайба | 4 |
| 38 | 9728468 | Кронштейн | 2 |
| 39 | J901230 | Болт | 8 |
| 40 | A590912 | Пружинная шайба | 8 |
| 41 | 9736088 | Трубка | 1 |
| 43 | 8030870 | Трубка | 1 |
| 44 | A811040 | Уплотнительное кольцо | 1 |
| 45 | M341236 | Болт с внутренним шестигранником | 4 |
| 46 | 4284389 | Шланг (с защита) | 1 |
| 47 | A590110 | Шайба | 2 |
| 50 | 4175277 | Гидрораспределитель | 1 |
| 51 | J901060 | Болт | 3 |
| 52 | A590110 | Шайба | 3 |
| 53 | 4172242 | Резиновая втулка | 3 |
| 54 | 4172243 | Резиновая прокладка | 3 |
| 55 | J217083 | Шайба | 3 |
| 56 | M660010 | U-образная гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
