Боостер тормоз рычаг — HITACHI KH125-3(D)

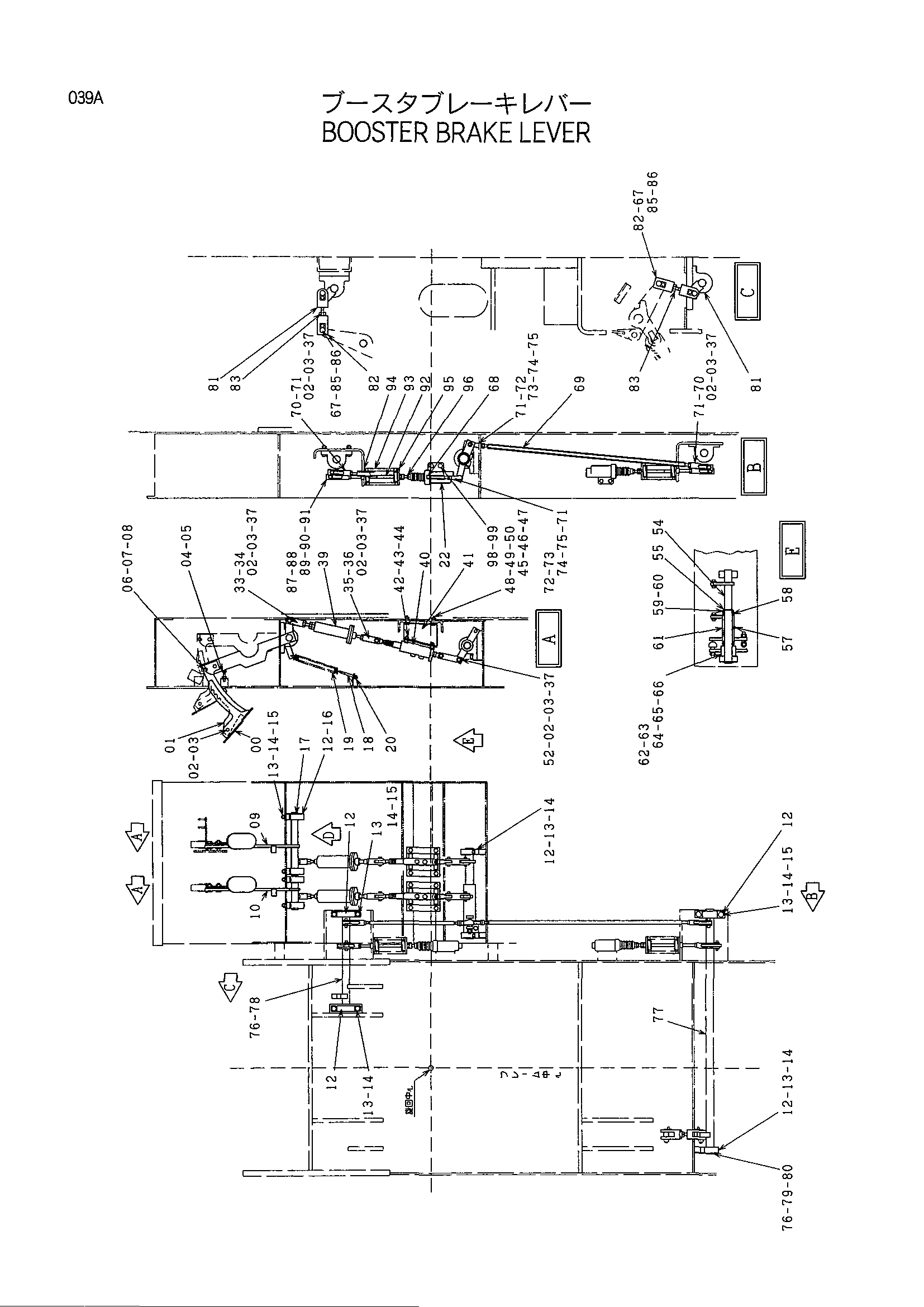

Заводская схема «Боостер тормоз рычаг» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8042069	Накладка	2
01	9739286	Педаль	2
02	4204682	Палец	12
03	A764020	Шплинт	24
04	M261050	Болт	2
05	J950010	Гайка	2
06	J901435	Болт	4
07	A590914	Пружинная шайба	4
08	J950014	Гайка	4
09	8048829	Рычаг	1
10	8048565	Рычаг	1
12	942014	Блок	10
13	J901245	Болт	20
14	A590912	Пружинная шайба	20
15	J950012	Гайка	12
16	441273	Регулировочная шайба	4
17	929231	Кольцо	4
18	4140813	Шток	2
19	41564	Пружина растяжения	2
20	J950010	Гайка	4
22	4325999	Гидроцилиндр. масляный	2
33	4245915	Концевой вилка	2
34	J952016	Гайка	2
35	4245916	Концевой вилка	2
36	J957016	Гайка L	2
37	A590114	Плоская шайба	20
39	9110238	Гидроаккумулятор	2
40	4053199	Боостер	2
41	8048567	Кронштейн	2
42	J900830	Болт	8
43	A590908	Пружинная шайба	8
44	M500807	Гайка	8
45	4260244	Регулировочная шайба	4
46	4260245	Регулировочная шайба	4
47	4260246	Регулировочная шайба	4
48	M211036	Болт	8
49	A590910	Пружинная шайба	8
50	J950010	Гайка	8
52	4261948	Тяга	2
54	8048569	Мост	1
55	929231	Кольцо	2
57	J75481	Пресс-маслёнка	1
58	944503	Игольчатый подшипник	2
59	47469	Уплотнение	2
60	445076	Крышка	2
61	8056467	Рычаг	1
62	8056468	Рычаг	1
63	41504	Шпонка воодруфф	1
64	J901065	Болт	1
65	A590910	Пружинная шайба	1
66	J950010	Гайка	1
67	9741225	Палец	4
68	4257754	Шток	1
69	4259870	Шток	1
70	4260443	Концевой вилка	2
71	J950014	Гайка	4
72	4298445	Шарнир	2
73	J955014	Гайка L	2
74	4020443	Стопорная шайба	2
75	A590914	Пружинная шайба	2
76	929231	Кольцо	4
77	8048502	Мост	1
78	8056478	Мост	1
79	458067	Проставка	3
80	418890	Регулировочная шайба	10
81	4204688	Концевой вилка	2
82	4204686	Концевой вилка	2
83	J953020	Гайка	2
85	J901220	Болт	4
86	A590912	Пружинная шайба	4
87	4142244	Концевой вилка	2
88	4204682	Палец	2
89	A590114	Плоская шайба	4
90	A764022	Шплинт	4
91	M581411	Гайка	2
92	4146925	Шток	2
93	4079631	Пружина	2
94	4091729	Сиденье	2
95	4091726	Сиденье	2
96	M501411	Гайка	6
98	J901235	Болт	4
99	A590912	Пружинная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
