Управление двигателем рычаг — HITACHI KH125-3(D)

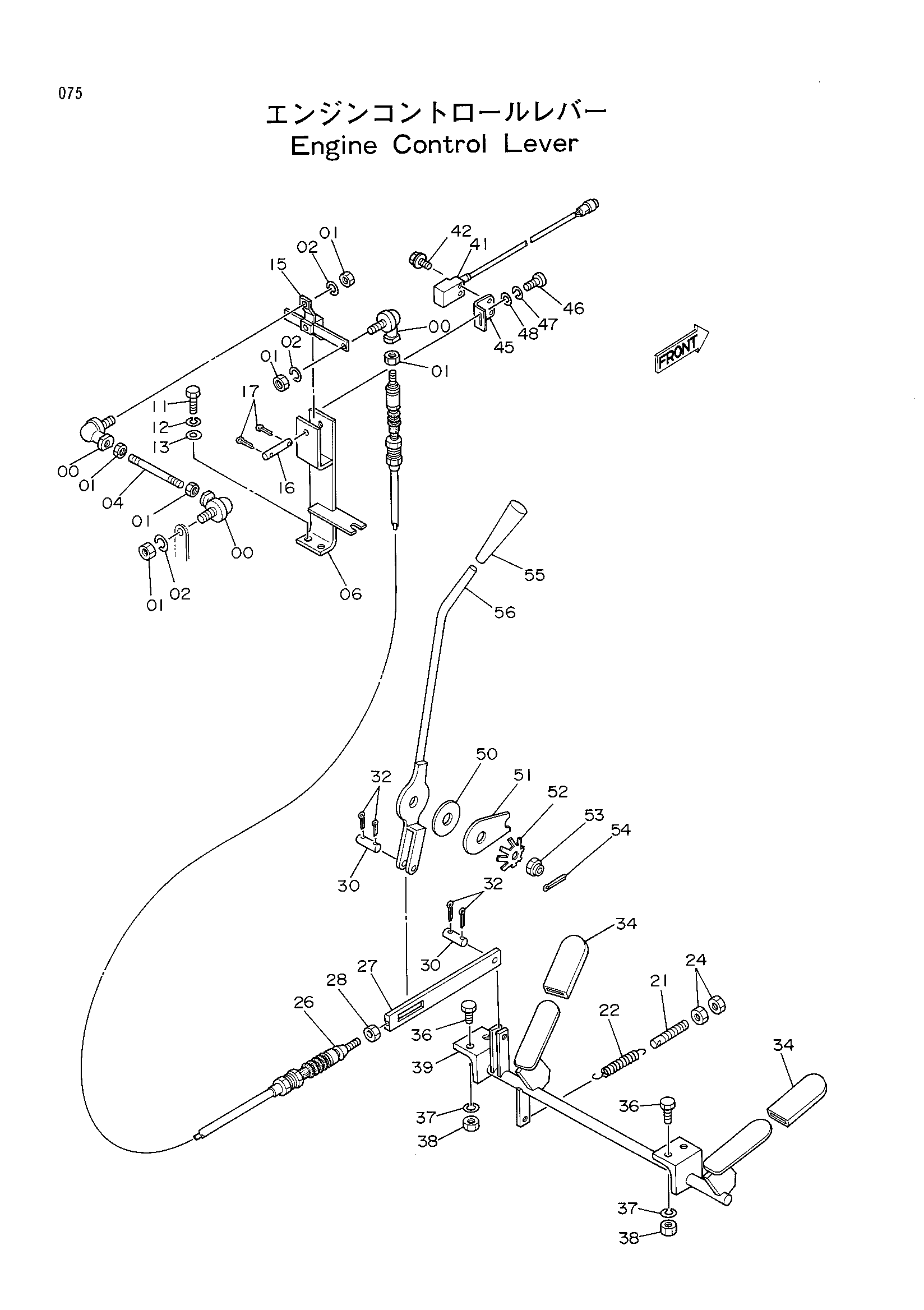

Заводская схема «Управление двигателем рычаг» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4056017 | Шарнир | 3 |
| 01 | M500605 | Гайка | 6 |
| 02 | A590906 | Пружинная шайба | 3 |
| 04 | 4204677 | Шток | 1 |
| 06 | 8038817 | Кронштейн | 1 |
| 11 | J901025 | Болт | 2 |
| 12 | A590910 | Пружинная шайба | 2 |
| 13 | A590110 | Плоская шайба | 2 |
| 15 | 8039277 | Рычаг | 1 |
| 16 | 4204729 | Палец | 1 |
| 17 | A764025 | Шплинт | 2 |
| 21 | 4165467 | Шток | 1 |
| 22 | 423 | Пружина | 1 |
| 24 | J950010 | Гайка | 2 |
| 26 | 4058556 | Трос управления | 1 |
| 27 | 4165468 | Тяга | 1 |
| 28 | M500605 | Гайка | 1 |
| 30 | 445333 | Палец | 2 |
| 32 | A762520 | Шплинт | 4 |
| 34 | 969343 | Крышка | 2 |
| 36 | J901030 | Болт | 4 |
| 37 | A590910 | Пружинная шайба | 4 |
| 38 | J950010 | Гайка | 4 |
| 39 | 8030872 | Педаль аккел | 1 |
| 41 | 4231544 | Выключатель | 1 |
| 42 | J450430 | Винт: с шайбой | 2 |
| 45 | 4206889 | Кронштейн | 1 |
| 46 | M430410 | Винт | 2 |
| 47 | A590904 | Пружинная шайба | 2 |
| 48 | A590104 | Плоская шайба | 2 |
| 50 | 428770 | Дисковый | 1 |
| 51 | 4053155 | Пластина | 1 |
| 52 | 48569 | Пружина флусх | 1 |
| 53 | M531008 | Корончатая гайка | 1 |
| 54 | A762025 | Шплинт | 1 |
| 55 | 4122424 | Рукоятка | 1 |
| 56 | 8030845 | Рычаг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
