Крышка (1) — HITACHI KH125-3(D)

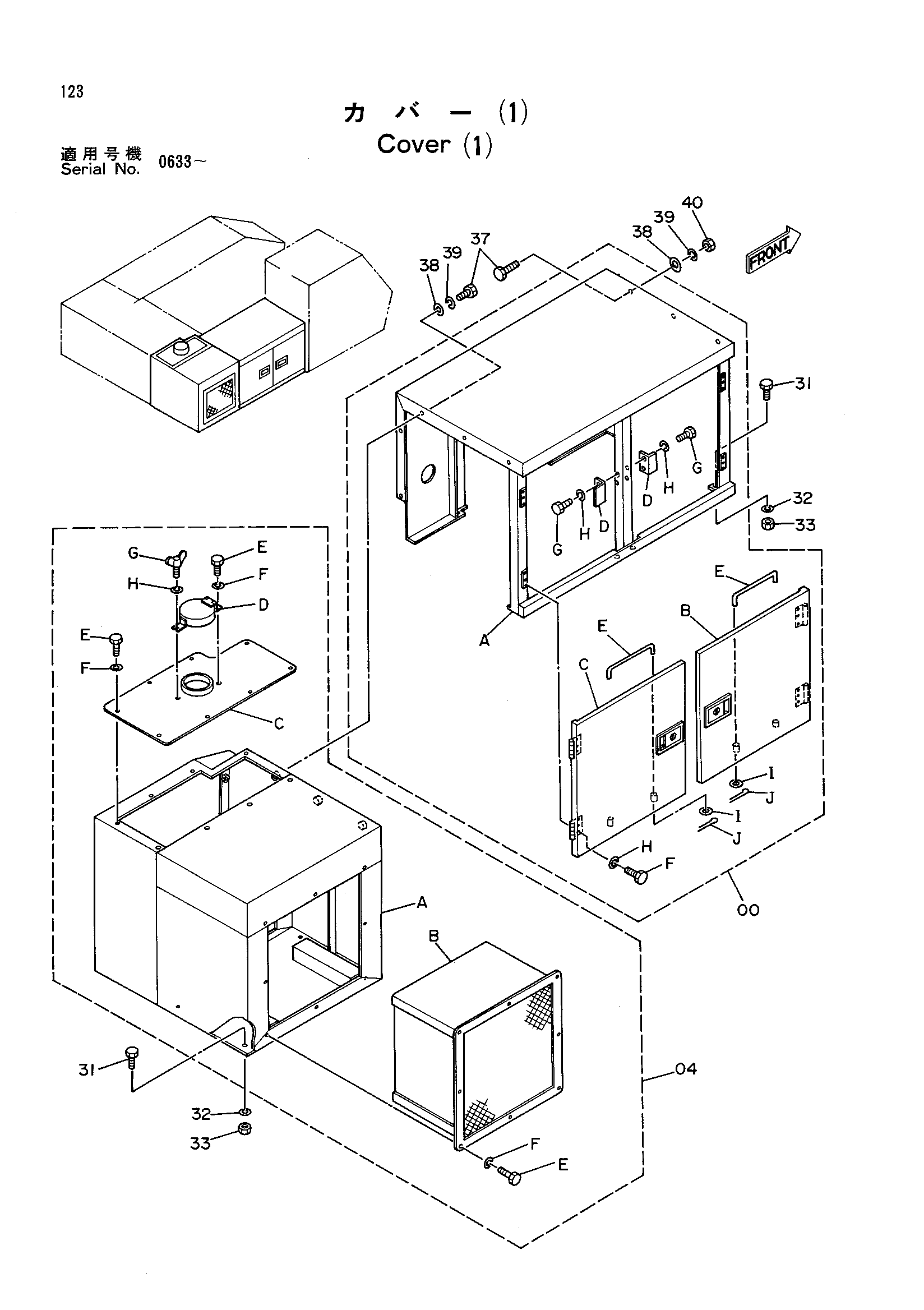

Заводская схема «Крышка (1)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9057741 | Крышка R в сборе | 1 |
| 00A | 6006875 | Крышка R | 1 |
| 00B | 7014098 | Дверь R | 1 |
| 00C | 7014103 | Дверь L | 1 |
| 00D | 4140949 | Замок | 2 |
| 00E | 4140948 | Стойка | 2 |
| 00F | J901030 | Болт | 12 |
| 00G | J901025 | Болт | 4 |
| 00H | A590910 | Пружинная шайба | 16 |
| 00I | A590108 | Шайба | 2 |
| 00J | A762013 | Шплинт | 2 |
| 04 | 9057927 | Крышка ER в сборе | 1 |
| 04A | 6006497 | Крышка ER | 1 |
| 04B | 7013707 | Воздуховод | 1 |
| 04C | 8029183 | Крышка | 1 |
| 04D | 8029184 | Крышка | 1 |
| 04E | J901025 | Болт | 18 |
| 04F | A590910 | Пружинная шайба | 18 |
| 04G | M360816 | Болт винг | 1 |
| 04H | A590908 | Пружинная шайба | 1 |
| 31 | J901630 | Болт | 11 |
| 32 | A590916 | Пружинная шайба | 11 |
| 33 | J950016 | Гайка | 11 |
| 37 | J901025 | Болт | 8 |
| 38 | J217083 | Шайба | 8 |
| 39 | A590910 | Пружинная шайба | 8 |
| 40 | J950010 | Гайка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
