Смазка трубопроводы (портал) — HITACHI KH125-3(D)

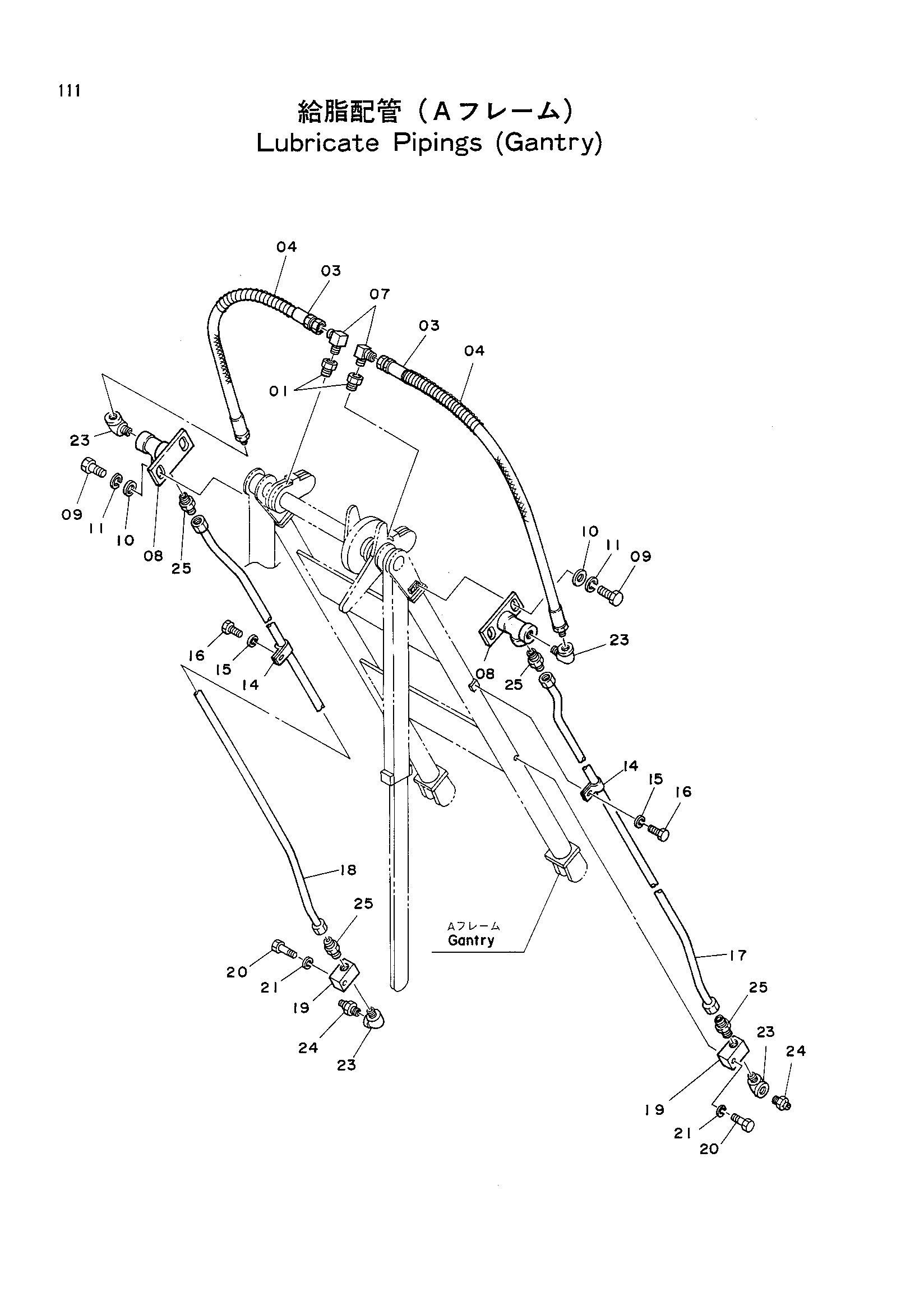

Заводская схема «Смазка трубопроводы (портал)» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1601 | Переходник | 2 |
| 03 | 4067480 | Шланг | 2 |
| 03 | 4129123 | Нейлоновый шланг | 2 |
| 04 | 4066927 | Защита шланга | 2 |
| 07 | 94-1401 | Угловой штуцер | 2 |
| 08 | 9717634 | Тройник | 2 |
| 09 | J901230 | Болт | 4 |
| 10 | A590112 | Шайба | 4 |
| 11 | A590912 | Пружинная шайба | 4 |
| 14 | 4000854 | Зажим трубка | 2 |
| 15 | A590906 | Пружинная шайба | 2 |
| 16 | M430610 | Винт | 2 |
| 17 | 4156956 | Трубка | 1 |
| 18 | 4156957 | Трубка | 1 |
| 19 | 4141326 | Разъём | 2 |
| 20 | J900835 | Болт | 2 |
| 21 | A590908 | Пружинная шайба | 2 |
| 23 | 94-0630 | Угловой штуцер | 4 |
| 24 | J75482 | Штуцер | 2 |
| 25 | 4130169 | Штуцер трубки | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
