Бортовой редуктор — HITACHI KH125-3(D)

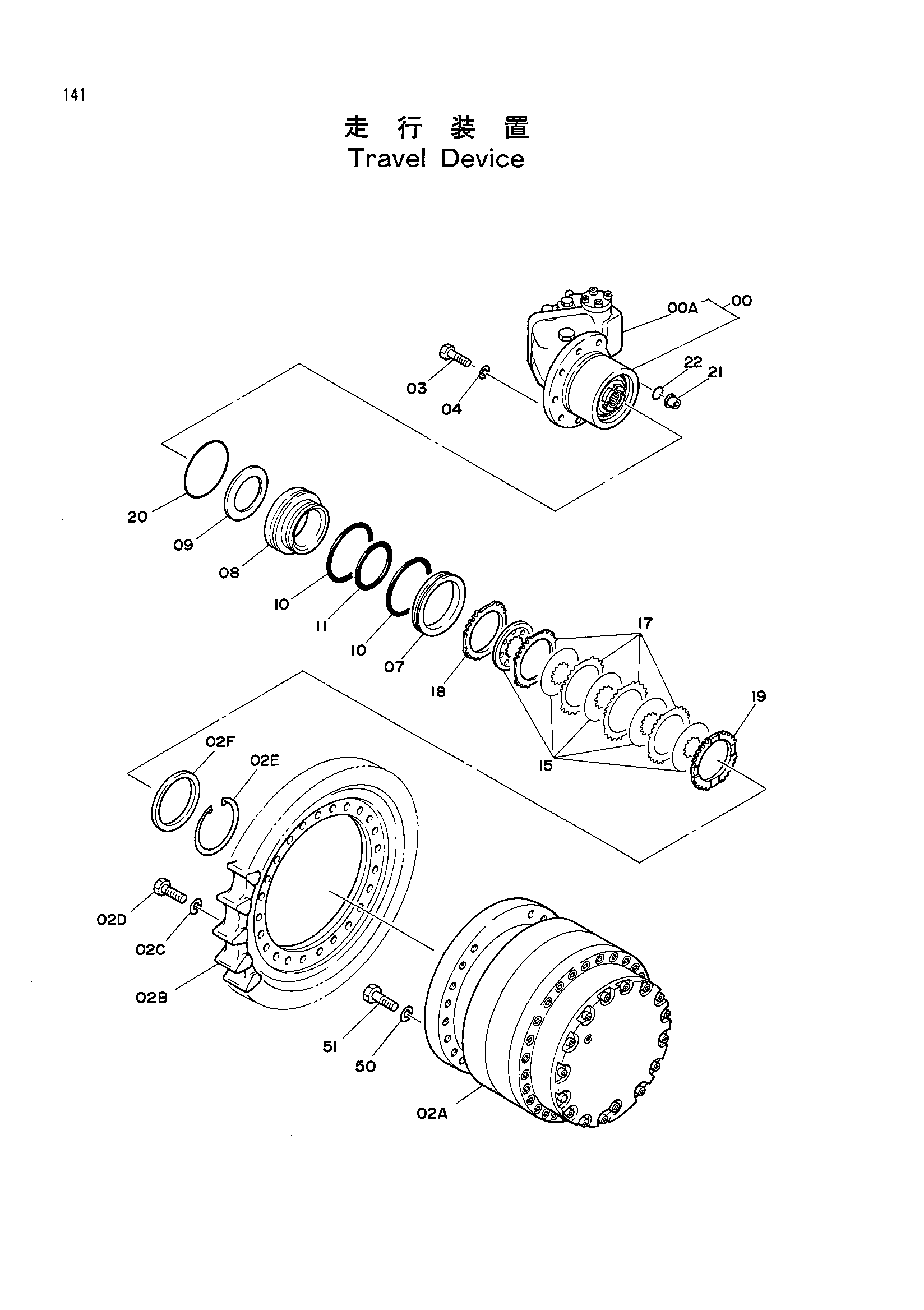

Заводская схема «Бортовой редуктор» для HITACHI KH125-3(D). Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-22 | 9055430 | Бортовой редуктор | 2 |
| 00 | 9048413 | Гидромотор | 1 |
| 00A | 9048414 | Тормозной клапан | 1 |
| 02A-F | 9055429 | Трансмиссия | 1 |
| 02A | 4160146 | Трансмиссия | 1 |
| 02B | 1008106 | Звёздочка | 1 |
| 02C | 4018545 | Шайба | 24 |
| 02D | J932055 | Болт | 24 |
| 02E | 4094325 | Стопорное кольцо | 1 |
| 02F | 4115811 | Проставка | 1 |
| 03 | J931645 | Болт | 7 |
| 04 | A590916 | Пружинная шайба | 7 |
| 07 | 4115810 | Проставка | 1 |
| 08 | 3022888 | Поршень | 1 |
| 09 | 3020853 | Тарельчатая пружина | 1 |
| 10 | 4117029 | Д-ринг | 2 |
| 11 | 4117030 | Д-ринг | 1 |
| 15 | 3022524 | Пластина фрикционный | 5 |
| 17 | 3020855 | Пластина | 4 |
| 17 | 3030239 | Пластина | 4 |
| 18 | 3020856 | Пластина | 1 |
| 18 | 3030240 | Пластина | 1 |
| 19 | 3020856 | Пластина | 1 |
| 19 | 3030241 | Пластина | 1 |
| 20 | 4115735 | Уплотнительное кольцо | 1 |
| 21 | 4135291 | Проставка | 1 |
| 22 | 4506320 | Уплотнительное кольцо | 1 |
| 50 | 4089822 | Шайба | 38 |
| 51 | J932280 | Болт | 38 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI KH125-3(D) и серийный номер машины. Это снижает риск заказа детали другого исполнения.
